Phân biệt Hộp phối quang ODF Singlemode và Hộp phối quang ODF Multimode

• Phân biệt Hộp phối quang ODF Singlemode và Hộp phối quang ODF Multimode

• Bài viết này sẽ giúp bạn Phân biệt Hộp phối quang ODF Singlemode và Hộp phối quang ODF Multimode theo cách dễ hiểu. Không chỉ dừng ở khái niệm, chúng tôi sẽ đi sâu vào cấu tạo, phụ kiện, màu sắc nhận biết, ứng dụng thực tế, ưu nhược điểm và cách lựa chọn sao cho đúng với nhu cầu sử dụng.

• Hộp phối quang ODF Singlemode là gì?

• Hộp phối quang ODF Singlemode là thiết bị dùng để quản lý, bảo vệ, cố định và phân phối các dây hàn quang singlemode trong hệ thống cáp quang. ODF Singlemode thường được lắp đặt trong phòng kỹ thuật, tủ rack, tủ mạng, trung tâm dữ liệu, phòng máy hoặc các điểm kết cuối tuyến quang để thực hiện việc hàn nối, đấu nối và quản lý cáp quang một cách khoa học.
• Hộp phối quang ODF Singlemode bao gồm phần vỏ hộp và các phụ kiện đi kèm như khay hàn quang, dây hàn quang singlemode, adapter singlemode, ống co nhiệt bảo vệ mối hàn, pigtail và các vị trí cố định sợi quang.

​

• Đặc điểm của ODF Singlemode

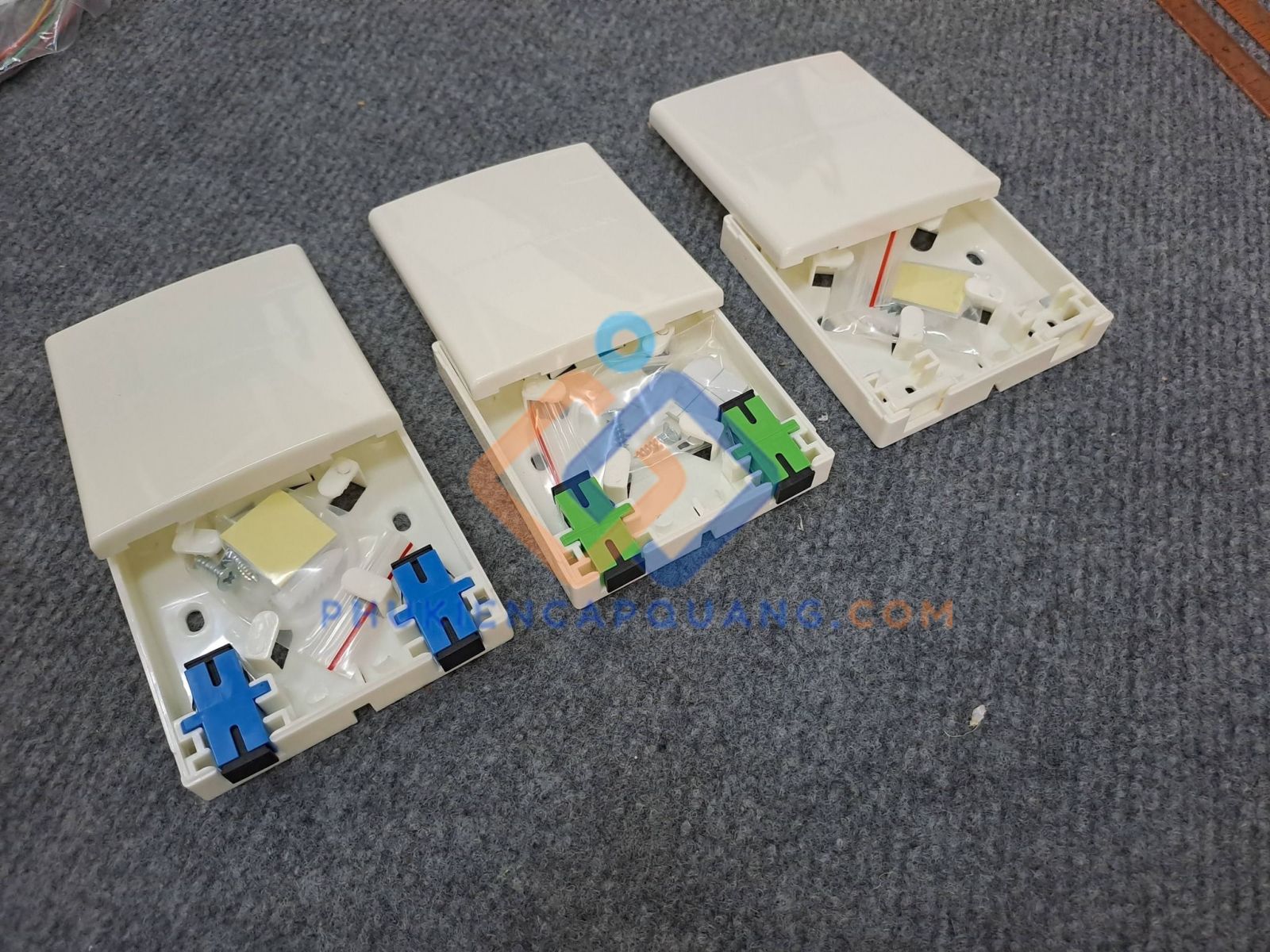

• ODF Singlemode được thiết kế để làm việc với sợi quang singlemode, tức loại sợi có lõi rất nhỏ, cho phép ánh sáng truyền đi theo một mode duy nhất. Nhờ đặc tính này, tín hiệu có thể đi xa hơn và ít bị tán sắc hơn so với multimode. Phụ kiện quang thường mang màu sắc chuẩn riêng, phổ biến nhất là màu xanh dương đối với adapter UPC hoặc màu xanh lá đối với adapter APC, tùy theo chuẩn đầu nối. Dây hàn quang singlemode cũng thường có màu vàng đối với lớp vỏ ngoài.

• Cấu tạo cơ bản của ODF Singlemode

1. Vỏ hộp bằng kim loại sơn tĩnh điện hoặc nhựa kỹ thuật tùy mẫu mã.
2. Khay hàn quang để cố định các mối hàn.
3. Adapter quang phù hợp với chuẩn SC, LC, FC hoặc ST.
4. Dây hàn quang singlemode đi kèm đầu nối tương ứng.
5. Vị trí quản lý cáp vào và cáp ra.
6. Ống co nhiệt bảo vệ mối hàn.
7. Phụ kiện bắt rack hoặc treo tường.

• Ứng dụng thực tế của ODF Singlemode

1. Hệ thống internet cáp quang FTTH.
2. Hạ tầng viễn thông của nhà mạng.
3. Kết nối quang giữa các tòa nhà trong khu công nghiệp, trường học, bệnh viện.
4. Hệ thống camera giám sát đường dài.
5. Trung tâm dữ liệu và phòng server quy mô lớn.
6. Hệ thống truyền dẫn backbone nội bộ doanh nghiệp.

• Hộp phối quang ODF Multimode là gì?

1. Hộp phối quang ODF Multimode là thiết bị dùng để quản lý và bảo vệ các điểm đấu nối của sợi quang multimode. Cũng giống như ODF Singlemode, chức năng chính của thiết bị này là hỗ trợ hàn nối, cố định sợi quang, bảo vệ mối hàn và tổ chức đường cáp một cách gọn gàng, khoa học.
2. Hộp phối quang ODF Multimode được thiết kế để tương thích với sợi quang multimode và các phụ kiện chuyên dụng dành cho multimode. Hộp phối quang ODF Multimode, bạn cần tập trung vào loại dây hàn, adapter, chuẩn màu và nhu cầu truyền dẫn thực tế.
3. Hộp phối quang ODF Multimode thường được triển khai trong các hệ thống có khoảng cách truyền ngắn đến trung bình, yêu cầu tốc độ cao trong không gian hẹp như mạng LAN nội bộ, trung tâm dữ liệu nhỏ, tòa nhà văn phòng, khuôn viên doanh nghiệp hoặc hệ thống kết nối nội bộ trong nhà máy.

• Đặc điểm của ODF Multimode

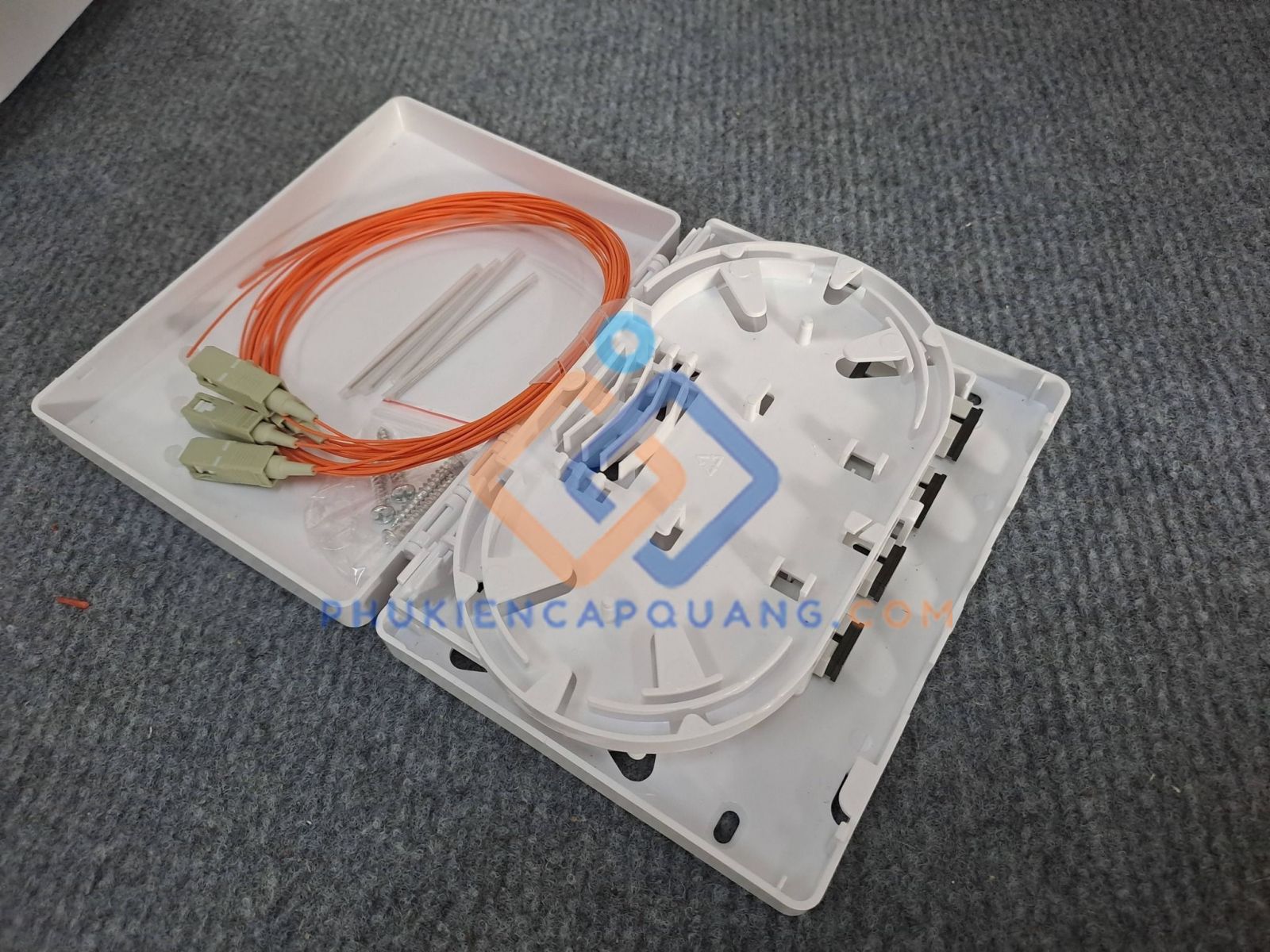

• Hộp phối quang ODF Multimode với dây hàn quang là sợi quang multimode có lõi lớn hơn singlemode, cho phép nhiều tia sáng truyền cùng lúc trong lõi sợi. Chính nhờ cấu trúc này mà multimode phù hợp với các kết nối khoảng cách ngắn, nơi cần tốc độ cao nhưng không yêu cầu truyền dẫn quá xa.
• ODF Multimode đặc biệt phù hợp trong môi trường nội bộ vì chi phí thiết bị đầu cuối thường tối ưu hơn ở một số ứng dụng nhất định.

• Cấu tạo cơ bản của ODF Multimode

1. Vỏ hộp phối quang.
2. Khay hàn quang.
3. Adapter quang multimode.
4. Dây hàn quang multimode.
5. Ống co nhiệt.
6. Phần cố định cáp quang.
7. Vị trí đánh số và quản lý tuyến sợi.

• Ứng dụng thực tế của ODF Multimode

1. Mạng LAN trong tòa nhà.
2. Kết nối giữa các thiết bị trong trung tâm dữ liệu.
3. Hệ thống nội bộ doanh nghiệp.
4. Hệ thống truyền dữ liệu tốc độ cao ở cự ly ngắn.
5. Mạng trong trường học, văn phòng, nhà xưởng.
6. Các ứng dụng đòi hỏi băng thông tốt nhưng khoảng cách không quá dài.

• So sánh Hộp phối quang ODF Singlemode và Hộp phối quang ODF Multimode

• Điểm giống nhau giữa hai loại ODF

• Chúng đều có nhiệm vụ bảo vệ mối hàn quang, quản lý sợi quang, hỗ trợ đấu nối và giúp hệ thống cáp quang trở nên gọn gàng hơn. Ngoài ra, cả hai đều có thể được sản xuất dưới nhiều kiểu dáng như treo tường, gắn rack, trong nhà hoặc ngoài trời. Chúng cũng hỗ trợ các chuẩn đầu nối phổ biến như SC, LC, FC, ST tùy nhu cầu triển khai.

• Điểm khác nhau quan trọng

• Điểm khác nhau giữa ODF Singlemode và ODF Multimode không nằm ở cái vỏ bên ngoài mà nằm ở phụ kiện bên trong. Khi thay đổi loại sợi quang, bạn cũng phải thay đổi dây hàn quang, adapter và toàn bộ cấu hình kết nối sao cho đồng bộ.
