Phiến chống sét 5 tiếp điểm và phiến chống sét 3 tiếp điểm là gì?

• Phiến chống sét 5 tiếp điểm và phiến chống sét 3 tiếp điểm là gì?

• Nếu bạn đang xây dựng hoặc nâng cấp hệ thống viễn thông, điện thoại, mạng nội bộ, VPN hay cáp dữ liệu, chắc chắn sẽ gặp phải cụm từ “phiến chống sét 5 tiếp điểm” và “phiến chống sét 3 tiếp điểm”. Nhiều người còn nhầm lẫn giữa hai loại phiến này, dẫn đến chọn sai thiết bị bảo vệ, nhẹ thì tốn chi phí, nặng thì gây hỏng hóc thiết bị đầu cuối khi có sét đánh lan truyền. Bài viết này sẽ giúp bạn hiểu rõ hai loại phiến chống sét 5 tiếp điểm và phiến chống sét 3 tiếp điểm.

• Phiến chống sét 5 tiếp điểm là gì?

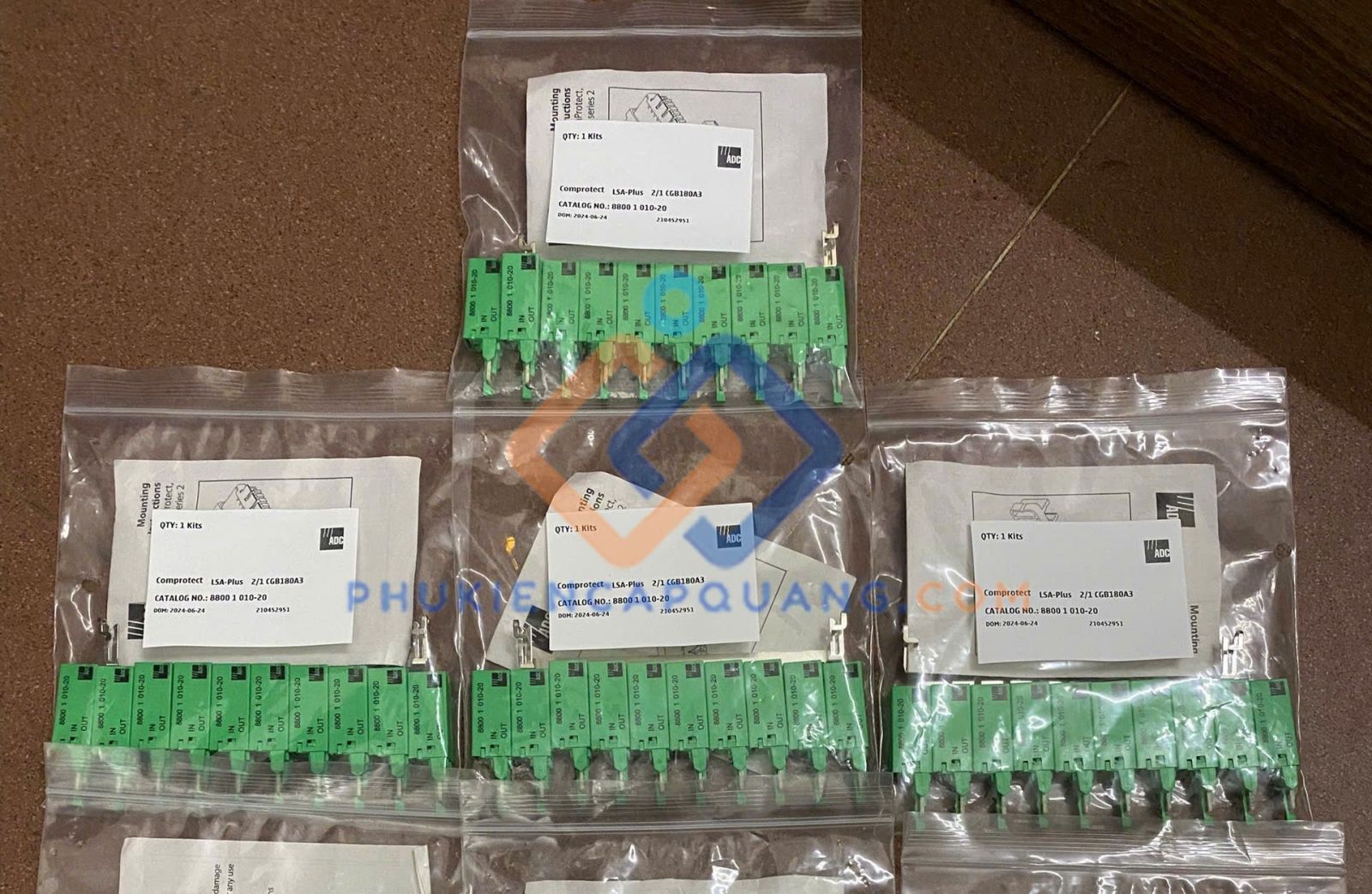

1. Phiến chống sét 5 tiếp điểm (hay còn gọi là phiến bảo an chống sét 5 tiếp điểm, 5‑point protector) là một module bảo vệ quá áp, quá dòng được lắp thêm trên các phiến đấu dây Krone (MDF/IDF) để bảo vệ các đường dây thuê bao điện thoại, đường dây tín hiệu, đường dữ liệu PCM hoặc đường cáp đồng.
2. Loại phiến này thường được dùng cho hệ thống viễn thông cố định, nhất là trong tổng đài điện thoại, tủ phối dây MDF, bưu điện, trung tâm dữ liệu mini… Mỗi phiến 5 tiếp điểm có thể bảo vệ 10 đôi dây (20 sợi), với cấu trúc 5 tiếp điểm cho mỗi cặp dây, bao gồm các điểm đấu dây đầu vào, đầu ra và điểm nối đất.

• Cấu tạo và nguyên lý hoạt động

• Cấu trúc tiếp điểm: Mỗi cặp dây có 5 tiếp điểm, bao gồm:
• 2 tiếp điểm nối với dây từ tổng đài (A/B).
• 2 tiếp điểm nối với dây đến thuê bao (C/D).
• 1 tiếp điểm nối đất (E).

• Công nghệ bảo vệ:

1. Phiến chống sét 5 tiếp điểm thường dùng phối hợp giữa ống phóng điện khí (Gas Discharge Tube – GDT) và điện trở nhiệt PTC.
2. Khi có xung sét hoặc quá áp đột ngột, GDT sẽ nhanh chóng “đóng” để xả dòng sét xuống đất, giảm điện áp về mức an toàn cho thiết bị.
3. PTC đóng vai trò bảo vệ quá dòng, tự động tăng trở kháng khi dòng quá lớn, hạn chế cháy, nổ thiết bị và có khả năng tự hồi phục sau một số lần xả sét.

• Vật liệu vỏ:

• Vỏ ngoài thường làm từ nhựa ABS chất lượng cao, chịu nhiệt, chống cháy và phù hợp lắp trong tủ MDF, bưu điện, trung tâm dữ liệu.

• Thông số kỹ thuật

• Dung lượng: 10 đôi dây (5 tiếp điểm cho mỗi cặp).
• Điện trở danh định: khoảng 8–10 Ω khi dòng dưới 120 mA.
• Trở kháng cách điện: > 10.000 MΩ.
• Điện dung ký sinh: ≤ 3 pF.
• Thời gian đáp ứng: ≤ 1 ns.
• Suy hao xen ghép (0.3–3.4 kHz): ≤ 0.3 dB.
• Tuổi thọ: ≥ 5 lần xả sét (AC 50 Hz, 5 A, trong 1s).

• Ưu điểm:

• Nhờ kết hợp GDT + PTC, phiến 5 tiếp điểm có khả năng xử lý xung sét công suất lớn, bảo vệ cả quá áp và quá dòng.
• Cùng lúc bảo vệ nhiều loại đường dây như đường thoại thuê bao, đường PCM, đường sợi quang, đường dữ liệu.
• Dạng module nhỏ, chỉ cần cắm chồng lên phiến đấu dây Krone 10 đôi, không cần thay đổi cấu trúc tủ.
• PTC có khả năng tự phục hồi sau một số lần bị quá dòng, giảm chi phí bảo trì.

• Khi cần dùng phiến 5 tiếp điểm

• Trạm trung tâm (MSC, bưu điện lớn): Nhiều đường dây thuê bao, trung kế, PCM đi vào một tủ → cần bảo vệ đồng thời cả quá áp và quá dòng.
• Khu vực dễ sét đánh: Khu vực miền núi, vùng ven biển, vùng thường xuyên giông bão, sử dụng 5 tiếp điểm để tăng mức độ an toàn.
• Dự án đòi hỏi bảo vệ cao: Dự án bệnh viện, trường học, cơ quan nhà nước, nhà máy – nơi mà thiết bị đắt tiền và yêu cầu hệ thống ổn định cao.

• Phiến chống sét 3 tiếp điểm là gì?

• Phiến chống sét 3 tiếp điểm (hay bảo an 3 tiếp điểm, 3‑point protector) là một loại module bảo vệ quá áp đơn giản hơn, được lắp trên các phiến Krone hoặc magazine chống sét để bảo vệ các đường dây thuê bao điện thoại và đường tín hiệu.
• So với 5 tiếp điểm, 3 tiếp điểm không có phần bảo vệ quá dòng, chủ yếu tập trung vào chống quá áp do sét đánh lan truyền.

• Cấu tạo và nguyên lý hoạt động

• Cấu trúc 3 tiếp điểm:
• Mỗi cặp dây có 3 điểm:
• 1 tiếp điểm nối dây từ tổng đài.
• 1 tiếp điểm nối dây đến thuê bao.
• 1 tiếp điểm nối đất.
• Cơ chế chống sét: Khi có xung điện áp cao, phần cầu chì/ống phóng điện trong phiến sẽ nhanh chóng “đóng” đường xả sét xuống đất, giúp giảm điện áp về mức an toàn cho thiết bị đầu cuối và đường dây.
• Nhiều loại 3 tiếp điểm hiện nay chỉ có bảo vệ quá áp, không có phần bảo vệ quá dòng như PTC, nên giá thường rẻ hơn và dễ thay thế.

• Ưu điểm và hạn chế

• Ưu điểm: Đơn giản, dễ lắp đặt: Chỉ cần cắm vào phiến Krone, không cần đấu thêm nhiều đầu nối.
• Chi phí thấp hơn: Phù hợp với các dự án về sau, hệ thống nhỏ, hoặc khi ngân sách có hạn.
• Bảo vệ cơ bản nhưng hiệu quả: Vẫn đảm bảo chống được phần lớn xung sét lan truyền trên đường dây.
• Hạn chế: Không bảo vệ quá dòng nếu có quá dòng kéo dài (ví dụ chập, chạm dây), 3 tiếp điểm có thể không đủ để bảo vệ thiết bị đầu cuối.
• Tuổi thọ và mức độ bảo vệ thấp hơn: Một số mẫu 3 tiếp điểm, sau một vài lần xả sét, phần cầu chì bị “cháy” và cần thay thế hoàn toàn.

• Khi nào nên chọn phiến 3 tiếp điểm?

1. Dự án nhỏ, chi phí thấp: Văn phòng, nhà chung cư, cửa hàng, nhà xưởng nhỏ, nơi có ít đường dây thuê bao.
2. Cải tạo, mở rộng hệ thống: Khi muốn nâng cấp bảo vệ nhưng không cần mức độ bảo vệ cao như 5 tiếp điểm.
3. Khu vực ít sét: Khu vực nội thành, sét đánh hiếm, chủ yếu chỉ cần chống xung lan truyền nhẹ

• So sánh Phiến chống sét 5 tiếp điểm và phiến chống sét 3 tiếp điểm

• Ứng dụng của Phiến chống sét 5 tiếp điểm và phiến chống sét 3 tiếp điểm

• Với phiến 5 tiếp điểm
• Mỗi đường dây điện thoại từ tổng đài đến thuê bao đều được bảo vệ quá áp và quá dòng.
• Các đường trung kế nối giữa các tổng đài, bưu điện, trung tâm dữ liệu.
• Đường tín hiệu PCM, ISDN, đường dữ liệu số, thường đặt ở trung tâm viễn thông.
• Với phiến 3 tiếp điểm
• Ở văn phòng nhỏ, cửa hàng, chỉ cần chống xung quá áp là đủ.
• Các đường dây nội bộ, PABX, đường dây PBX nhỏ, nơi không có nhiều thiết bị đầu cuối đắt tiền.
• Một số hệ thống vẫn dùng cáp đồng để truyền dữ liệu tốc độ thấp, cần phiến chống sét 5 tiếp điểm nếu đặt trong môi trường dễ bị sét.
• Đường tín hiệu:
• Các đường tín hiệu điều khiển, giám sát, camera, phiến 3 tiếp điểm có thể sử dụng nếu mức độ rủi ro thấp.
• Nhà máy, khu công nghiệp, bệnh viện, trường học, thường dùng phiến 5 tiếp điểm cho hệ thống viễn thông chính vì mức độ an toàn cao.
• Chung cư, nhà cao tầng, nhà riêng, thường dùng phiến 3 tiếp điểm để tối ưu chi phí mà vẫn an toàn cơ bản.
