Khung nguồn tập trung Converter là gì? Cấu tạo và Ứng dụng

• Khung nguồn tập trung Converter là gì? Cấu tạo và Ứng dụng

• Mỗi một converter thường đi kèm một adapter nguồn riêng biệt, chiếm dụng toàn bộ không gian ổ cắm, gây khó khăn cho việc tản nhiệt và dẫn đến việc bảo trì trở lên khó khăn hơn. Để giải quyết vấn đề trên khung nguồn tập trung converter đã ra đời. Bài viết dưới đây sẽ nói chi tiết về khung nguồn tập trung converter, cấu tạo và ứng dụng

• Khung nguồn tập trung Converter là gì?

1. Khung nguồn tập trung Converter (hay còn gọi là Media Converter Chassis / Rackmount Chassis) là một thiết bị phần cứng được thiết kế chuyên dụng để chứa, quản lý và cung cấp nguồn điện tập trung cho nhiều bộ chuyển đổi quang điện converter quang (Media Converter) cùng một lúc.
2. Thay vì bạn phải cắm 14 chiếc adapter nguồn riêng lẻ cho 14 chiếc converter vào các ổ điện thông thường, bạn chỉ cần cắm các board mạch của converter vào các khe cắm (slot) trên khung nguồn này. Khung nguồn sẽ cắm trực tiếp vào điện lưới (220V AC hoặc 48V DC) và phân bổ nguồn điện ổn định (thường là 5V DC) đến từng khe cắm.
3. Hiện nay trên thị trường thường có hai loại Khung nguồn tập trung Converter:
4. Khung nguồn tập trung 14 khe cắm (14-slot chassis): Sử dụng cho các converter quang độc lập (standalone). Bạn có thể tháo vỏ hộp của converter ra và cắm trực tiếp bo mạch vào khung, hoặc cắm nguyên chiếc (tùy thiết kế).
5. Khung nguồn tập trung 16 khe cắm (16-slot chassis): Thường dùng cho các dạng card converter chuyên dụng.

• Cấu tạo của Khung nguồn tập trung Converter

1. Lớp vỏ bảo vệ: Vỏ khung thường được thiết kế theo chuẩn 19-inch, chiều cao 2U (khoảng 8.89 cm). Kích thước này giúp thiết bị dễ dàng lắp đặt vừa vặn vào bất kỳ tủ Rack tiêu chuẩn nào trong các trung tâm dữ liệu (Data Center).
2. Khung nguồn tập trung Converter được làm từ hợp kim thép sơn tĩnh điện cao cấp. Lớp vỏ này không chỉ chống gỉ sét, chống va đập mà còn đóng vai trò như một lồng Faraday, giúp chống nhiễu điện từ (EMI) bảo vệ các bo mạch nhạy cảm bên trong.
3. Hệ thống khe cắm: Mặt trước của khung nguồn là nơi bố trí các khe cắm (thường là 14 khe). Các khe này được thiết kế với các rãnh trượt chính xác, giúp kỹ thuật viên dễ dàng đẩy các converter vào đúng vị trí.
4. Hỗ trợ cắm nóng: Nó cho phép bạn rút hoặc cắm thêm một converter mới vào khung nguồn đang hoạt động mà không cần phải tắt nguồn toàn bộ hệ thống. Điều này đảm bảo mạng lưới không bị gián đoạn.
5. Bảng mạch lưng: Nằm ở phía sau các khe cắm, đây là bảng mạch chính làm nhiệm vụ tiếp nhận nguồn điện từ bộ nguồn tổng và phân phối đều dòng điện 5V DC/12V DC đến từng khe cắm một cách an toàn.

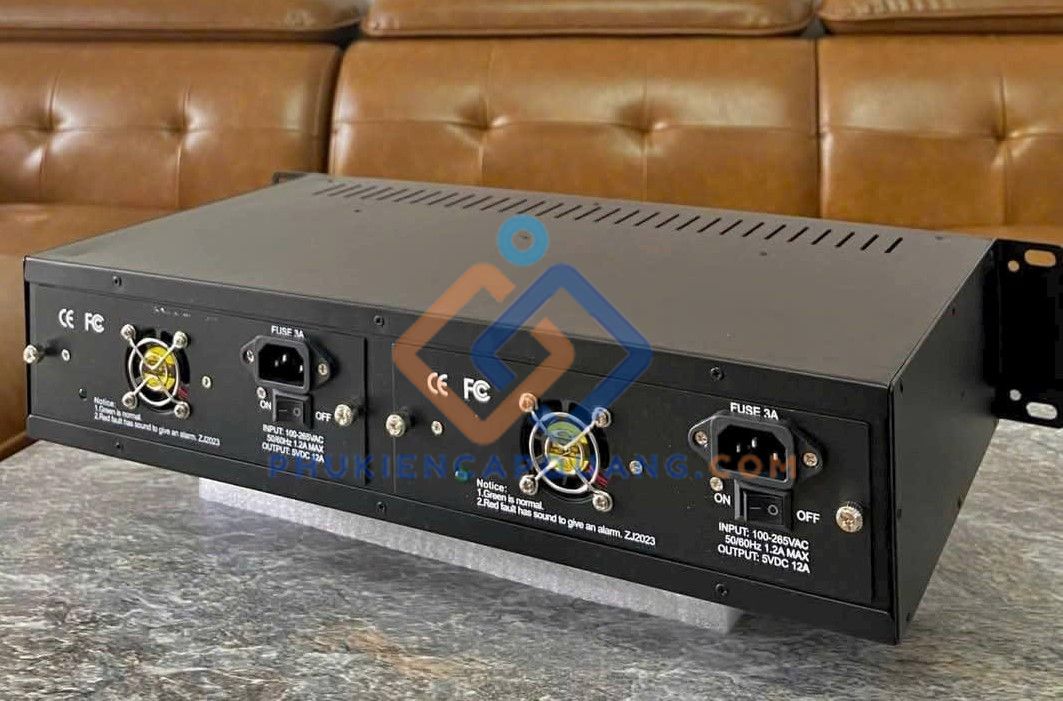

6. Hệ thống nguồn điện dự phòng:  Để đảm bảo an toàn tuyệt đối, hầu hết các khung nguồn tập trung chất lượng cao đều được trang bị nguồn kép.
7. Cơ chế hoạt động: Sẽ có 2 bộ nguồn độc lập hoạt động song song (thường là một nguồn chính và một nguồn phụ). Nếu bộ nguồn thứ nhất gặp sự cố (cháy nổ, hỏng hóc), bộ nguồn thứ hai sẽ ngay lập tức tự động tiếp quản toàn bộ tải mà không làm gián đoạn hoạt động của các converter dù chỉ một phần nghìn giây.
8. Khung nguồn thường hỗ trợ cả nguồn xoay chiều AC (100-240V) và nguồn một chiều DC (-48V), phù hợp với tiêu chuẩn điện lưới dân dụng lẫn điện trong các trạm viễn thông.
9. Hệ thống tản nhiệt thông minh: Khi 14 chiếc converter hoạt động hết công suất cùng lúc, lượng nhiệt tỏa ra là rất lớn. Nếu không được làm mát, tuổi thọ của thiết bị sẽ giảm sút nghiêm trọng.
10. Kết hợp với các khe rãnh thông gió trên vỏ hộp, hệ thống này tạo ra luồng không khí lưu thông liên tục, đẩy khí nóng ra ngoài và hút khí mát vào trong, giữ cho nhiệt độ bên trong luôn ở mức lý tưởng (thường dưới 50 độ C).

• Ứng dụng của Khung nguồn tập trung Converter

1. Trong hệ thống mạng Viễn thông và Data Center: Các nhà cung cấp dịch vụ Internet (ISP) như VNPT, Viettel, FPT... là những đơn vị sử dụng khung nguồn tập trung nhiều. Tại các trạm trung tâm (POP), hàng ngàn đường cáp quang từ nhà khách hàng (FTTH) hoặc từ các doanh nghiệp được kéo về.
2. Trong hệ thống Camera giám sát an ninh (CCTV) diện rộng: Khoảng cách từ camera về phòng điều khiển trung tâm lên tới vài kilomet, vượt quá giới hạn 100 mét của cáp mạng đồng truyền thống. Giải pháp  là dùng cáp quang và bộ chuyển đổi quang điện. Tại phòng điều khiển trung tâm, thay vì để 50 chiếc adapter nguồn cho 50 chiếc converter, người ta sẽ lắp đặt 4 chiếc khung nguồn tập trung (mỗi chiếc chứa 14 converter) vào tủ Rack.
3. Trong mạng nội bộ Doanh nghiệp (Enterprise LAN) và Trường học: Khung nguồn tập trung được đặt tại phòng IT trung tâm (Server Room), giúp các quản trị viên mạng (IT Admin) dễ dàng quản lý luồng dữ liệu truyền đi các phòng ban. Khi cần mở rộng mạng lưới (ví dụ xây thêm một tòa nhà mới), IT Admin chỉ việc mua thêm một chiếc converter, cắm "nóng" (hot-swap) vào khe cắm còn trống trên khung nguồn là xong, không cần phải đi dây điện lằng nhằng.
