Cáp quang dã chiến là gì? Cấu trúc, ứng dụng và thông số kỹ thuật của cáp quang dã chiến

• Cáp quang dã chiến là gì? Cấu trúc, ứng dụng và thông số kỹ thuật của cáp quang dã chiến

• Nếu bạn đang làm trong lĩnh vực sự kiện, truyền hình trực tiếp, quân sự, cứu hộ – chắc chắn đã nghe tới cụm từ “cáp quang dã chiến” nhưng không phải ai cũng hiểu rõ bản chất loại cáp này. Không giống các loại cáp quang singlemode hoặc cáp quang multimode triển khai cố định trong ống cống hay treo trên cột, cáp quang dã chiến được sản xuất ra để chống chọi trong môi trường khắc nghiệt, cần triển khai nhanh, thu hồi liên tục và vẫn đảm bảo tín hiệu ổn định.
• Trong bài viết này, toàn bộ nội dung sẽ xoay quanh câu hỏi cốt lõi: “Cáp quang dã chiến là gì? Cấu trúc, ứng dụng và thông số kỹ thuật của cáp quang dã chiến”

• Cáp quang dã chiến là gì?

1. Cáp quang dã chiến (tiếng Anh thường gọi là Tactical Fiber Optic Cable) là loại cáp quang chuyên dụng được thiết kế để triển khai tạm thời hoặc linh hoạt trong các môi trường khắc nghiệt như quân sự, hiện trường sự kiện, cứu hộ, truyền hình ngoài trời. Khác với cáp quang cố định, loại cáp này có lớp vỏ và cấu trúc chịu lực đặc biệt để có thể kéo xa, cuộn lại và triển khai nhiều lần mà vẫn đảm bảo độ bền và chất lượng truyền dẫn.
2. Trong quân sự, cáp quang dã chiến còn được gọi là cáp quang quân sự, dùng để thiết lập nhanh các tuyến thông tin giữa các sở chỉ huy, trận địa, điểm quan sát và các thiết bị chiến trường. Ngoài ra, trong dân sự, cáp quang dã chiến được dùng rất phổ biến cho hệ thống truyền hình trực tiếp, tổ chức sự kiện, lễ hội ngoài trời, kết nối camera giám sát tạm thời và các hệ thống viễn thông cần di động.

• Đặc điểm nổi bật của cáp quang dã chiến

• Thiết kế chịu uốn cong, chịu kéo và chịu va đập tốt hơn cáp quang thông thường, phù hợp môi trường địa hình xấu, nhiều di chuyển.
• Vỏ cáp thường làm từ vật liệu có khả năng chống mài mòn, chống tia UV, chống dầu, chống hóa chất và chống nước, giúp hoạt động ổn định ngoài trời trong thời gian dài.
• Có loại singlemode và multimode giống cáp quang truyền thống, nhưng được tối ưu về cơ khí để phù hợp việc triển khai dã chiến.
• Thường được lắp sẵn đầu nối quang chuyên dụng (như LC, SC, ST hoặc đầu quân sự đặc biệt) để thao tác nhanh, plug-and-play tại hiện trường.

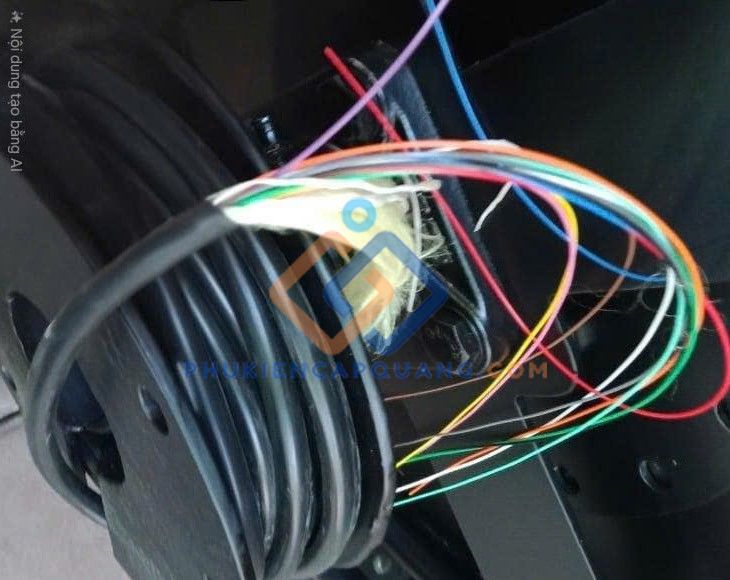

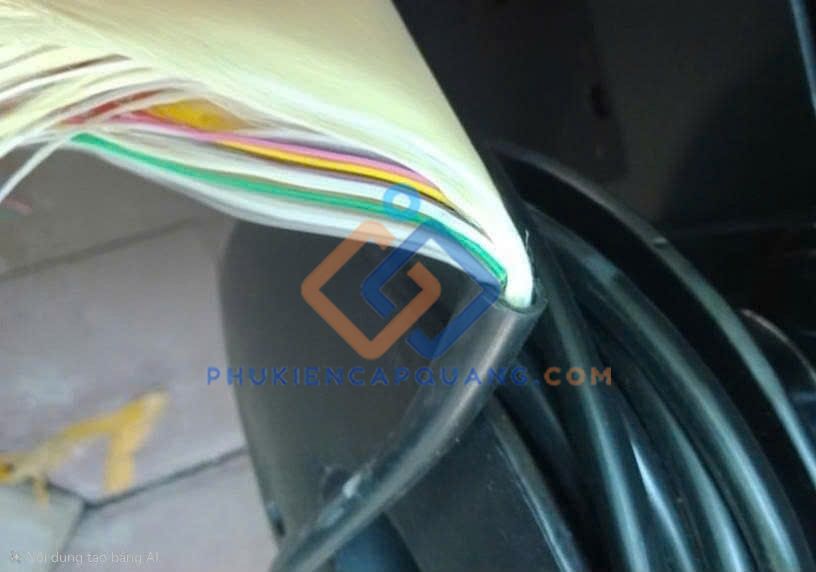

• Cấu trúc của Cáp quang dã chiến

1. Lõi sợi quang: Lõi là thành phần quan trọng của cáp quang dã chiến, có thể là sợi quang đơn mode (singlemode) hoặc đa mode (multimode). Singlemode: truyền xa, suy hao thấp, thường dùng cho viễn thông, quân sự, các tuyến dài ngoài trời. Multimode: phù hợp khoảng cách ngắn hơn, hay dùng trong hệ thống truyền hình, kết nối thiết bị phòng máy, sân khấu. Số lượng sợi bên trong có thể là 2Fo, 4Fo, 8Fo, 12Fo hoặc nhiều hơn, tùy nhu cầu băng thông và thiết kế hệ thống.
2. Lớp đệm: Tùy loại cáp, sợi quang có thể được bảo vệ bằng cấu trúc đệm chặt (tight-buffer) hoặc ống lỏng (loose-tube). Cáp đệm chặt thường giúp cáp linh hoạt, dễ dàng kéo hoặc cuộn, phù hợp triển khai dã chiến với chiều dài vừa phải. Cáp dạng ống lỏng giúp bảo vệ sợi tốt khi nhiệt độ thay đổi mạnh, thường dùng cho tuyến dài ngoài trời. Lớp này có nhiệm vụ giảm lực tác động trực tiếp lên sợi, chống ẩm, chống vi sinh, đồng thời tạo sự ổn định cơ học.
3. Phần tử chịu lực: Đây là lớp gia cường giúp cáp chịu được lực kéo, lực nén trong quá trình triển khai, thu hồi, dẫm đạp hoặc vướng vào vật cản. Vật liệu thường dùng: sợi aramid, FRPhoặc thép. Kevlar đặc biệt phổ biến vì vừa nhẹ, vừa bền, giúp cáp không bị đứt sợi khi kéo mạnh.
4. Lớp vỏ trong và vỏ ngoài: Cáp thường có từ 1–2 lớp vỏ nhựa đặc biệt, được tối ưu để chống mài mòn, chống trầy xước và chịu điều kiện môi trường ngoài trời. Vật liệu sử dụng là Polyurethane (PU) Vỏ màu đen hoặc vàng, cam…
5. Đầu nối và phụ kiện kèm theo: cáp quang dã chiến thường được nhà sản xuất bấm sẵn hai đầu connector, lắp trên các loại rulo/ống cuộn chuyên dụng. Các loại đầu phổ biến: SC, LC, ST, FC hoặc đầu chuẩn quân sự (ruggedized connector). Rulo cáp giúp thao tác triển khai và thu hồi nhanh, hạn chế rối cáp, gãy gập sợi.

• Ứng dụng thực tế của Cáp quang dã chiến

1. Ứng dụng trong quân sự và an ninh: Thiết lập tuyến thông tin giữa các đơn vị, sở chỉ huy, trạm radar, điểm quan sát… trong chiến dịch hoặc diễn tập quân sự. Truyền dữ liệu tình báo, bản đồ, hình ảnh, video từ các cảm biến, camera, UAV quay về trung tâm chỉ huy theo thời gian gần thực. Kết nối các trạm thu phát, hệ thống thông tin chiến thuật tạm thời tại khu vực chiến sự, vùng biên giới, khu vực nhạy cảm.
2. Ứng dụng trong truyền hình trực tiếp và sự kiện: Dùng để kết nối camera, xe màu, bàn điều khiển tín hiệu tại các sự kiện lớn: bóng đá, lễ hội, ca nhạc ngoài trời, giải chạy… Truyền tín hiệu video, audio chất lượng cao, độ trễ thấp từ nhiều điểm quay về phòng điều khiển trung tâm. Lắp đặt tạm thời, dễ triển khai và thu hồi sau khi kết thúc sự kiện, hạn chế chi phí hạ tầng cố định.
3. Ứng dụng trong cứu hộ, cứu nạn và khẩn cấp: Dựng nhanh mạng truyền thông tạm thời tại khu vực thiên tai, lũ lụt, cháy rừng, sập hầm… để phục vụ điều phối lực lượng và thiết bị. Kết nối camera, cảm biến, hệ thống liên lạc tại hiện trường về trung tâm điều hành để giám sát, chỉ huy hiệu quả.
4. Hỗ trợ triển khai hệ thống y tế dã chiến, bệnh viện dã chiến, khu cách ly trong các tình huống dịch bệnh hoặc thảm họa.
5. Ứng dụng trong viễn thông và mạng tạm thời:  Thi công các tuyến cáp tạm thời khi nâng cấp hạ tầng, bảo trì hoặc mở rộng mạng lưới viễn thông. Thiết lập mạng tạm cho hội chợ, triển lãm, khu công trường xây dựng, mỏ khai thác… nơi không thể kéo cáp cố định. Hỗ trợ kiểm thử, đo đạc hệ thống mạng trước khi triển khai chính thức bằng cáp cố định.
6. Ứng dụng trong giám sát, camera và IoT:  Kéo tạm tuyến cáp quang để kết nối hệ thống camera giám sát tại công trường, lễ hội, khu vực tạm thời đông người. Triển khai nhanh hệ thống cảm biến, thiết bị IoT ngoài trời, đặc biệt trong các thí nghiệm, dự án thử nghiệm.

• Thông số kỹ thuật của Cáp quang dã chiến

1. Loại sợi: Singlemode (OS1/OS2) hoặc Multimode (OM1/OM2/OM3/OM4 tùy ứng dụng).
2. Số lõi phổ biến: 2, 4, 8, 12 lõi; các hệ thống lớn có thể dùng 24, 48 lõi hoặc hơn.
3. Đường kính tổng thể thường từ khoảng vài mm đến trên 10 mm, tùy số lõi và cấu trúc gia cường.
4. Bán kính uốn cho phép (minimum bend radius) rất quan trọng, vì cáp dã chiến thường bị cuộn, bẻ cong nhiều lần.
5. Thông số lực kéo (tension) cho biết cáp chịu được bao nhiêu lực khi kéo trong quá trình lắp đặt.
6. Thông số chịu nén (crush resistance) thể hiện khả năng chống đè, dẫm lên mà vẫn không ảnh hưởng tới lõi quang.
7. Cáp quang dã chiến tốt thường có lực kéo cho phép và khả năng chịu nén cao hơn cáp quang thông thường.
8. Suy hao được tính bằng dB/km tại các bước sóng tiêu chuẩn như 1310 nm, 1550 nm (với sợi singlemode) hoặc 850 nm, 1300 nm (với sợi multimode).
9. Cáp chất lượng tốt có độ suy hao thấp, giúp tín hiệu truyền được xa hơn mà không cần quá nhiều bộ khuếch đại hay chuyển tiếp.
10. Nhiều loại cáp quang dã chiến đạt các chuẩn như IP chống bụi, chống nước, chống tia UV, chống dầu và hóa chất.
11. Một số sản phẩm được thiết kế hoạt động trong dải nhiệt độ rộng, phù hợp vùng khí hậu khắc nghiệt.
12. Đối với môi trường triển khai ngoài trời lâu dài, nên ưu tiên cáp có lớp vỏ PE/PU chịu được ánh nắng, mưa, và sự thay đổi nhiệt độ lớn.
13. Đầu nối phải tương thích với thiết bị quang (switch, converter, camera, thiết bị quân sự…), phổ biến là SC, LC, ST, FC.
14. Suy hao mối nối (insertion loss) và phản xạ (return loss) là các thông số cần xem khi mua cáp đã bấm sẵn đầu.
15. Rulo cuộn, hộp bảo vệ, túi đựng là phụ kiện đi kèm giúp kéo cáp, bảo quản và di chuyển thuận tiện.
