Hai thiết bị chủ chốt trong kiến trúc mạng cáp quang dạng GPON hoặc FTTH chính là OLT và ONT . Việc hiểu rõ nguyên lý hoạt động của ONT, cũng như phân biệt OLT và ONT giúp các kỹ sư mạng, nhà cung cấp dịch vụ và người dùng cuối, giảm thiểu gián đoạn và nâng cao trải nghiệm Internet.

Nguyên lý hoạt động của thiết bị ONT

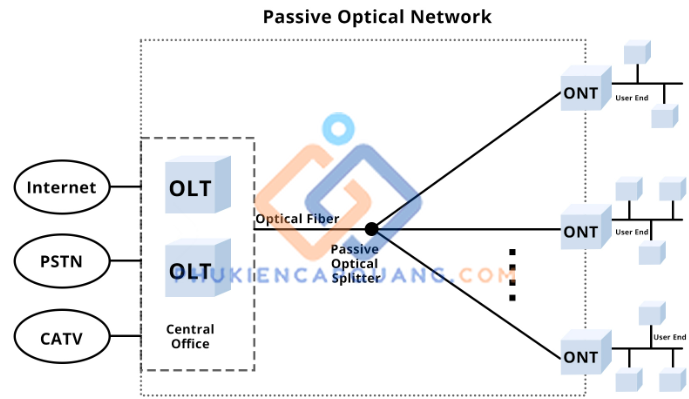

GPON cho phép truyền tải dữ liệu với tốc độ downstream lên đến 2.5 Gbps và upstream 1.25 Gbps, chia sẻ trên một đường trục quang duy nhất. Hệ thống này bao gồm OLT đặt tại trung tâm dữ liệu hoặc văn phòng nhà mạng, các splitter quang phân nhánh tín hiệu và ONT đặt ở nhà khách hàng cuối. FTTH là ứng dụng của GPON khi cáp quang được kéo trực tiếp đến hộ gia đình hoặc văn phòng, cho phép người dùng tận dụng băng thông lớn một cách hiệu quả.

Optical Network Terminal (ONT) là thiết bị cuối cùng trong mạng GPON/FTTH, có nhiệm vụ tiếp nhận tín hiệu quang từ OLT qua splitter và chuyển đổi thành tín hiệu điện. Quy trình chính gồm:
Tiếp nhận sóng quang: Module thu quang PIN/APD chuyển photon thành điện áp.
Tách sóng WDM (nếu dùng): Chọn sóng tại bước sóng downstream và upstream.
Giải mã GTC: Đồng bộ khung, xử lý FEC, mã hóa/giải mã khung GPON.
Đóng/gói GEM: Đóng gói khung Ethernet/IP thành GEM frame.
Xử lý dữ liệu: Định tuyến gói, cấp phát VLAN, áp dụng QoS, flow control.
Phản hồi OLT: Báo cáo công suất thu, lỗi FEC, trạng thái hoạt động.

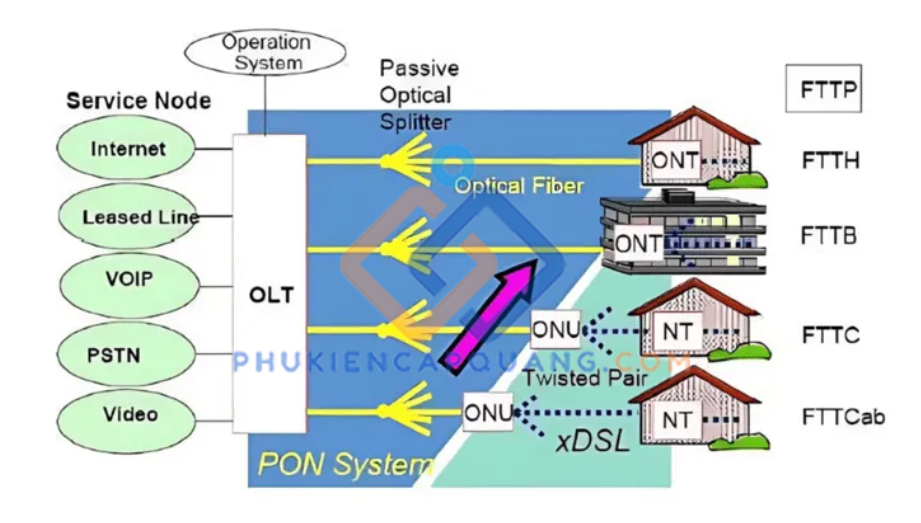

Cấu trúc phần cứng ONT

Tiêu chí	OLT	ONT
Vị trí lắp đặt	Trung tâm mạng, phòng thiết bị nhà mạng	Tại điểm người dùng cuối
Công suất phục vụ	Hàng trăm đến nghìn ONT	Dùng cho 1 hộ gia đình hoặc văn phòng nhỏ
Module quang	SFP/SFP+ slot (1G, 10G…)	Module quang tích hợp, không hot-swap
Chức năng chính	Quản lý, điều khiển, cấp phát băng thông	Nhận quang, giải mã, chuyển sang Ethernet/Wi-Fi
Quản lý mạng	CLI/Web/UI, SNMP, OAM	Giao diện cơ bản TR-069, Web UI
Hỗ trợ dịch vụ	L2/L3 switching, routing, IPTV, VoIP	Firewall cơ bản, MAC filter, QoS client-side
Giá thành	Cao, đầu tư tập trung	Thấp, triển khai nhiều điểm cuối

FTTH gia đình: Internet băng thông lớn, truyền hình Ultra HD, làm việc tại nhà.
Doanh nghiệp nhỏ, chi nhánh: VPN, VLAN, VoIP, IP-Camera.
Giáo dục, y tế: Hội nghị truyền hình, telemedicine, E-learning.
Thành phố thông minh: Giám sát CCTV, IoT, giao thông thông minh.
Dịch vụ đa hướng (triple-play): Internet, thoại, IPTV trên một hạ tầng quang duy nhất.
