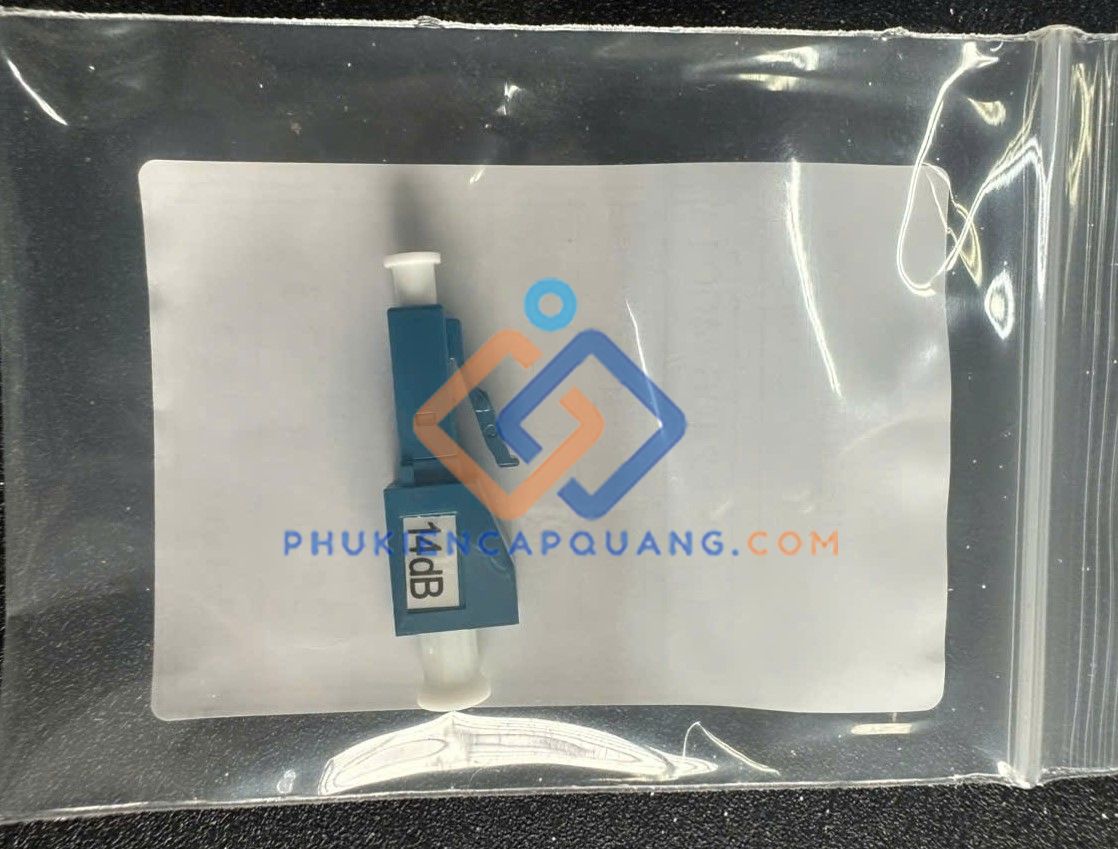

Tìm hiểu Đầu suy hao quang LC/UPC
- Đầu suy hao quang LC/UPC 14dB là thiết bị thụ động dùng để giảm công suất tín hiệu quang trong hệ thống singlemode. Với thiết kế đầu nối LC/UPC màu xanh dương, nó giúp giảm chính xác 14dB công suất ánh sáng truyền qua. Thiết bị thường được lắp ở đầu thu để tránh quá tải cho bộ thu quang điện.
- Nguyên lý hoạt động dựa trên việc sử dụng vật liệu hấp thụ quang học trong ferrule gốm, làm giảm cường độ ánh sáng mà không làm biến dạng tín hiệu. Điều này đặc biệt quan trọng trong các hệ thống có khoảng cách truyền ngắn như trung tâm dữ liệu.
-
Cấu tạo của đầu suy hao quang chuẩn LC/UPC
- Thiết bị gồm 4 thành phần chính:
- Ferrule gốm zirconia: Đường kính 1.25mm, độ chính xác ±0.1μm
- Thân nhựa PC: Chịu nhiệt từ -40°C đến +80°C, màu xanh dương đặc trưng
- Lẫy kim loại: Hệ thống khóa vỏ giúp cố định với dây nhảy quang
- Bộ phận suy hao: Lớp phủ quang học đặc biệt giảm 14dB công suất
-
Ứng dụng của đầu suy hao quang chuẩn LC/UPC
- Thiết bị được sử dụng trong nhiều lĩnh vực:
- 1. Hệ thống viễn thông di động 5G
- Điều chỉnh công suất tín hiệu giữa các trạm gốc
- Giảm nhiễu trong hệ thống MIMO
- 2. Mạng FTTH (Fiber To The Home)
- Ổn định tín hiệu cho các hộ gia đình
- Phối hợp với ONT trong hệ thống GPON
- 3. Phòng thí nghiệm quang học
- Hiệu chuẩn thiết bị đo lường quang
- Thử nghiệm hệ thống WDM
-
Thông số kỹ thuật đầu suy hao quang chuẩn LC/UPC
- Loại sợi quang: Singlemode (9/125μm)
- Bước sóng làm việc: 1310nm & 1550nm
- Độ suy hao: 14dB ±0.5dB
- Tổn hao chèn: <0.3dB
- Độ bền cơ học: ≥500 lần cắm/rút
- Nhiệt độ hoạt động: -40°C ~ +85°C
- Kích thước :12.6mm x 7.2mm
- Trở kháng: ≥50Ω
- Lưu ý khi sử dụng:
- Luôn vệ sinh đầu connector bằng cồn isopropyl 99%
- Kiểm tra tổn hao bằng máy OLTS trước khi đưa vào vận hành
- Thay thế khi phát hiện vết xước trên bề mặt ferrule
-
