Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel là gì?
- Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel là loại cáp quang treo tự đỡ được thiết kế chuyên dụng cho việc triển khai mạng viễn thông trên cáp quang trên cột điện thoại, internet tốc độ cao, truyền và truyền hình số trên hệ thống backbone, mạng truy cập (FTTH/FTTHON) và FTTx)
- Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel là cáp quang 24 sợi (24 Fiber / 24 lõi) chỉ dung lượng sợi quang bên trong: 24 sợi quang singlemode (mode đơn) sử dụng có dự án cần truyền dẫn đường dài, băng thông lớn, suy hao thấp.
- Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel đáp ứng với các tiêu chuẩn quốc tế như IEC 60794, TCVN, đảm bảo cáp chịu được tải trọng gió lớn, nhiệt độ cao và vòng đời thiết kế ≥ 25 năm.
- Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel là cáp quang được treo trên không (aerial cable), thường lắp đặt trên cột điện, cột viễn thông dọc theo các tuyến đường, khu dân cư, giúp triển khai nhanh mà không cần đào đường, hạn chế chi phí thi công ngầm.
-
Cấu Trúc Của Cáp Quang 24Fo Singlemode Treo Phi Kim Loại M3 Viettel
- Loại quang: Single-mode G.652.D
- Số lõi: 24 lõi, chia thành 2 hoặc 4 tube (6 lõi/tube hoặc 4 lõi/tube tùy thiết kế)
- Kính lõi (Core): SiO₂ doping GeO₂, đường kính mode field ~9.2 µm @ 1310 nm
- Lớp vỏ (Cladding): SiO₂ thuần khiết, đường kính 125 ± 0.7 µm
- Lớp phủ chính (Primary Coating): UV-cured acrylate, đường kính 245 ± 10 µm
- Màu nhận diện lõi: Theo tiêu chuẩn TIA/EIA-598 (Xanh dương, Cam, Xanh lá, Nâu, Xám, Trắng, Đỏ, Đen, Vàng, Tím, Hồng, Xanh lam...)
-
Ống Lỏng Chứa Quang
- Vật liệu: PBT gia cường
- Kết cấu: Ống rỗng, dentro chứa gel thixotropic (chống nước, không chảy ở nhiệt độ cao)
- Số ống: Thường 4 ống (mỗi ống 6 lõi) hoặc 2 ống (mỗi ống 12 lõi) xung quanh lõi trung tâm
- Màu ống: Tương ứng màu lõi để dễ dàng phân tích, hàn nối (splicing)
-
Lõi Trung Tâm Tăng Cường
- Vật liệu: FRP composite sợi kính epoxy
- Đường kính: 2.0 – 2.5 mm
- Chức năng: Cung cấp độ cứng trục, chống uốn cong, là trục xoay cho các ống lỏng xoắn quanh
-
Lớp Chống Nước Dọc
- Dải chắn nước (Water-blocking tape): Polyester não thấm keo siêu hấp thụ
- Keo dán ống (Jelly compound): Gel thixotropic lấp đầy khe hở giữa ống lỏng và CSM
- Hiệu quả: Ngăn chặn nước xâm nhập dọc theo trục cáp khi vỏ ngoài bị hỏng, tiêu chuẩn IEC 60794-1-2 F5
-
Lớp Tăng Cường Bên Vòng
- Sợi Aramid (Kevlar®/Twaron®): Bao quanh lõi cáp theo hướng dọc, cung cấp lực kéo phá vỡ > 27 kN (M3)
- Sợi Glass Yarn (Sợi thủy tinh): Lớp ngoài cùng, chống cào xước, chống gặm nhấm, tăng cường cơ học bổ sung
- Không có dây keo thép cáp tự chịu lực hoàn toàn bằng vật liệu composite
-
Vỏ Bên Ngoài
- Vật liệu: PE HD (High-Density Polyethylene) đen, gia cường carbon black 2.5% ± 0.5% chống UV
- Độ dày: 1.8 – 2.2 mm (tuỳ tiêu chuẩn M3)
- Đặc tính: Chịu nhiệt -40°C ~ +70°C, chống nứt ứng lực môi trường (ESCR), kháng va đập IEC 60794-1-2 E4

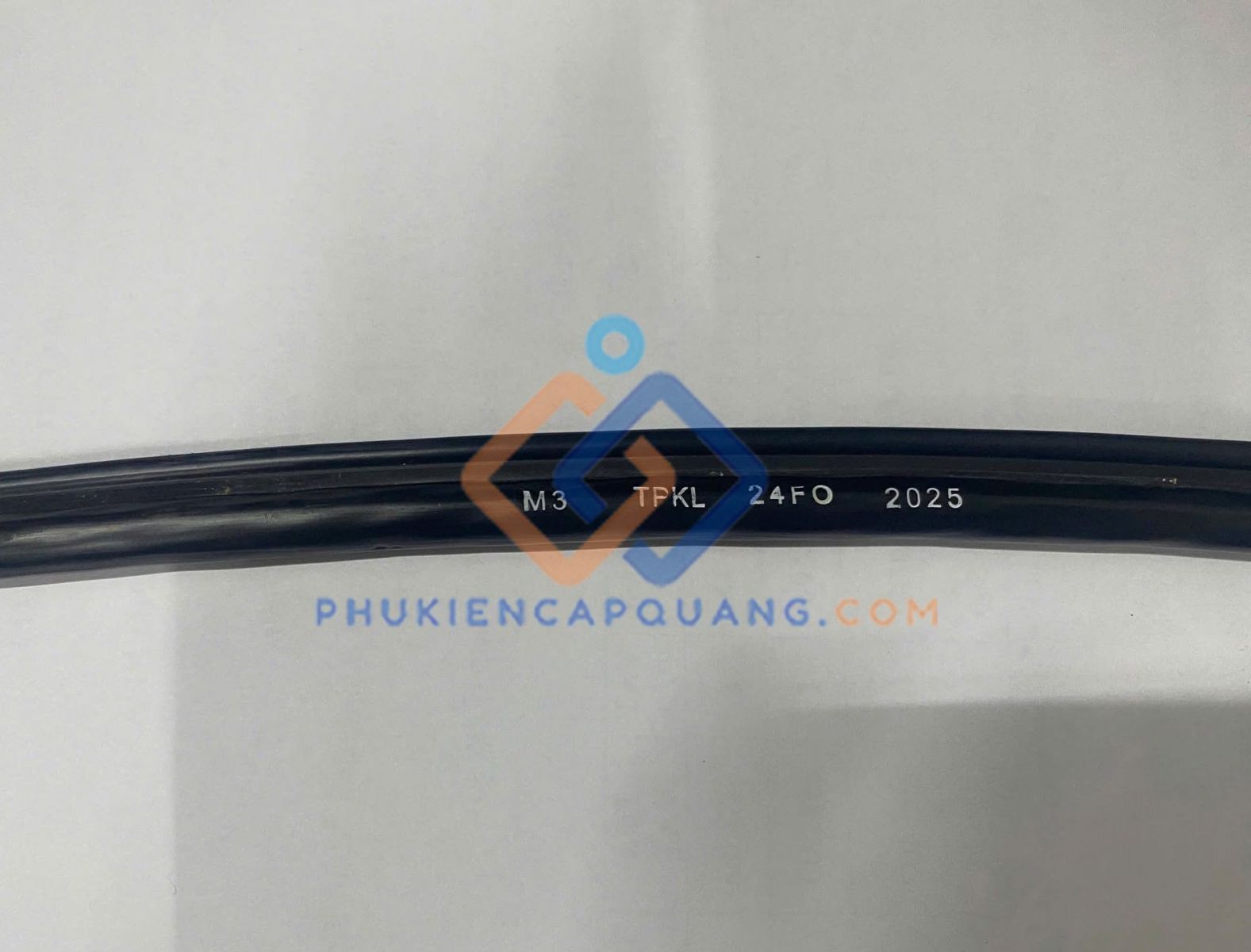

- In dấu: Mỗi mét in rõ: "VIETTEL M3 24F SM G.652.D YYYY MM LENGTH" — truy xuất nguồn gốc, năm sản xuất, độ dài còn lại.
-
Tính năng đặc trưng của Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel
- Nhờ thiết kế phi kim loại hoàn toàn, cáp không dẫn điện, không bị ảnh hưởng bởi hiện tượng cảm ứng điện từ khi đi gần đường dây trung/cao áp.
- Cáp phi kim loại không tạo đường dẫn sét, giúp hạn chế tối đa thiệt hại do sét đánh trực tiếp hoặc gián tiếp vào hệ thống cáp treo.
- Sợi gia cường FRP hoặc Aramid có độ chịu kéo tương đương so với dây thép truyền thống, trong khi trọng lượng lại nhẹ hơn đáng kể.
- Với thiết kế ống đệm chứa gel hoặc công nghệ khô, cáp có khả năng ngăn nước thẩm thấu vào bên trong, bảo vệ sợi quang khỏi hư hỏng do ẩm ướt –
- Lớp vỏ ngoài được xử lý đặc biệt để chống lão hóa do tia UV, giúp cáp không bị nứt, giòn hay xuống màu sau nhiều năm sử dụng dưới nắng gắt.
- Thiết kế nhẹ, mềm dẻo, có thể tích hợp dây treo liền thân giúp đội ngũ kỹ thuật thi công nhanh hơn, giảm thời gian và nhân công so với các loại cáp treo truyền thống cần lắp đặt thêm phụ kiện treo riêng biệt.
-
Thông số kỹ thuật của Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel
- Tên sản phẩm: Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel
- Mã sản phẩm: 24FO-TPKL-M3
- Thương hiệu: M3- Viettel
- Số lượng sợi quang: 24 sợi (24Fo)
- Loại sợi quang: Singlemode, chuẩn ITU-T G.652D
- Suy hao tại 1310nm: ≤ 0.36 dB/km
- Suy hao tại 1550nm: ≤ 0.22 dB/km
- Thành phần gia cường: Phi kim loại
- Vật liệu vỏ bọc: PE chống tia UV
- Đường kính cáp: khoảng 8-12 mm
- Trọng lượng: khoảng 60-90 kg/km
- Lực kéo tối đa cho phép: 1000-1500N (tùy thiết kế cụ thể)
- Nhiệt độ hoạt động: -20°C đến +60°C
- Nhiệt độ lắp đặt: -5°C đến +50°C
- Tuổi thọ thiết kế: 20-25 năm
- Tiêu chuẩn áp dụng: TCVN, ITU-T, tiêu chuẩn kỹ thuật M3 Viettel
- Kiểu thiết kế: Ống đệm lỏng hoặc dạng số 8
- Khả năng chống nước: Có (gel hoặc công nghệ khô)
- Khả năng chống cháy: Vỏ chống cháy lan (tùy option)
-
Ứng dụng thực tế của Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel
- Triển khai mạng FTTH (Fiber To The Home) cho khu dân cư, chung cư, khu đô thị mới
- Kéo cáp trục chính giữa các trạm BTS, trạm viễn thông
- Mở rộng vùng phủ sóng internet tại khu vực nông thôn, vùng sâu vùng xa
- Kết nối liên trạm trong hệ thống camera giám sát, IoT khu công nghiệp
- Thay thế các tuyến cáp cũ đã xuống cấp hoặc không đạt chuẩn an toàn điện
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Cáp quang 24Fo singlemode Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật của Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel
- Tên sản phẩm: Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel
- Mã sản phẩm: 24FO-TPKL-M3
- Thương hiệu: M3- Viettel
- Số lượng sợi quang: 24 sợi (24Fo)
- Loại sợi quang: Singlemode, chuẩn ITU-T G.652D
- Suy hao tại 1310nm: ≤ 0.36 dB/km
- Suy hao tại 1550nm: ≤ 0.22 dB/km
- Thành phần gia cường: Phi kim loại
- Vật liệu vỏ bọc: PE chống tia UV
- Đường kính cáp: khoảng 8-12 mm
- Trọng lượng: khoảng 60-90 kg/km
- Lực kéo tối đa cho phép: 1000-1500N (tùy thiết kế cụ thể)
- Nhiệt độ hoạt động: -20°C đến +60°C
- Nhiệt độ lắp đặt: -5°C đến +50°C
- Tuổi thọ thiết kế: 20-25 năm
- Tiêu chuẩn áp dụng: TCVN, ITU-T, tiêu chuẩn kỹ thuật M3 Viettel
- Kiểu thiết kế: Ống đệm lỏng hoặc dạng số 8
- Khả năng chống nước: Có (gel hoặc công nghệ khô)
- Khả năng chống cháy: Vỏ chống cháy lan (tùy option)
-
Ứng dụng thực tế của Cáp quang 24Fo singlemode treo Phi kim loại M3 Viettel
- Triển khai mạng FTTH (Fiber To The Home) cho khu dân cư, chung cư, khu đô thị mới
- Kéo cáp trục chính giữa các trạm BTS, trạm viễn thông
- Mở rộng vùng phủ sóng internet tại khu vực nông thôn, vùng sâu vùng xa
- Kết nối liên trạm trong hệ thống camera giám sát, IoT khu công nghiệp
- Thay thế các tuyến cáp cũ đã xuống cấp hoặc không đạt chuẩn an toàn điện
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Cáp quang 24Fo singlemode Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
Download Datasheet:
