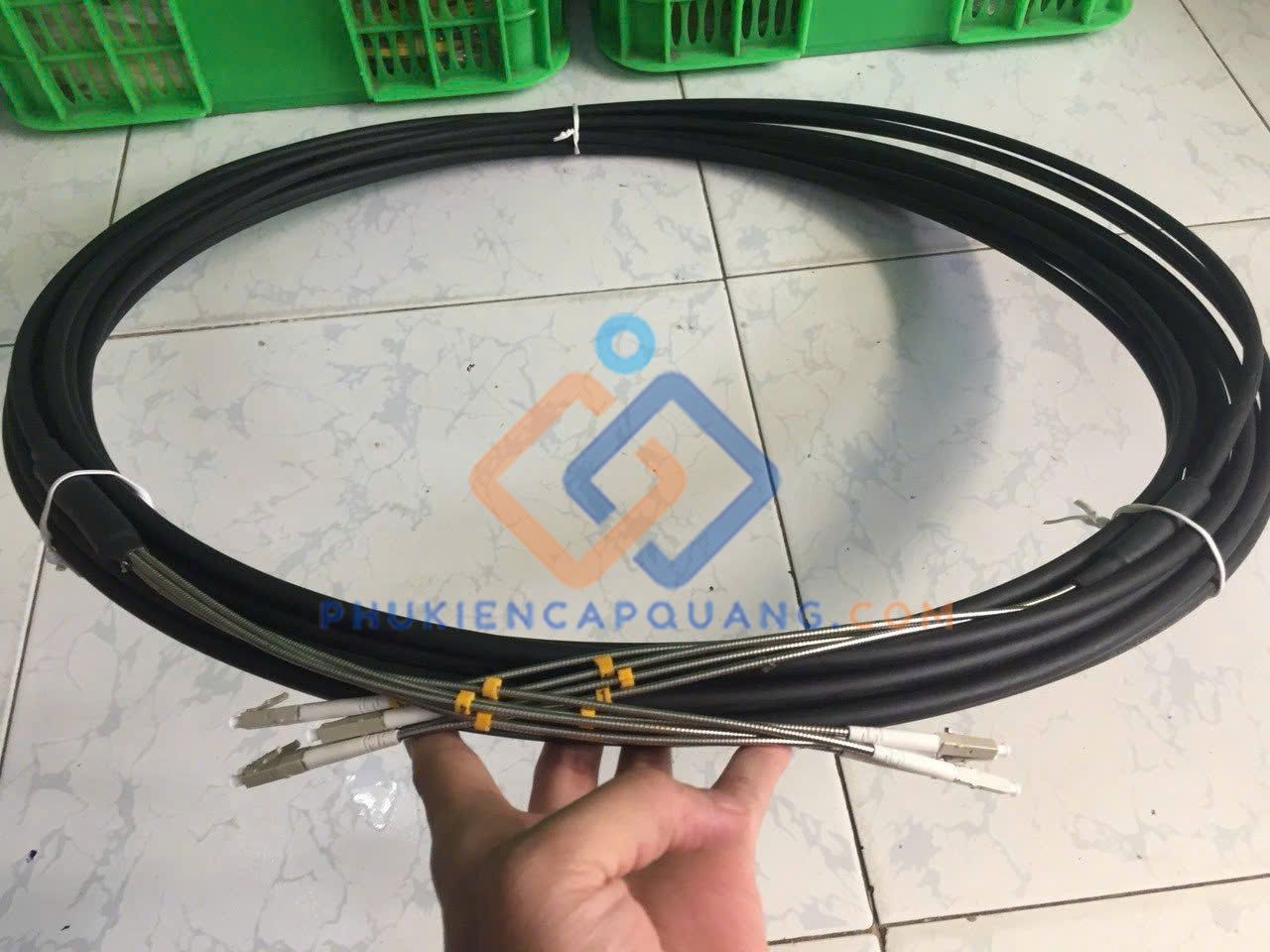

- Cáp quang 4Fo 4 core gắn đầu nối LC-LC dài 300m được gọi là cáp 4 core, 4 sợi hoặc 4 lõi là dây truyền dẫn quang chứa 4 sợi thủy tinh riêng biệt được gia công đúc sẵn đầu kết nối chuẩn LC ở cả hai đầu, sử dụng ống sứ Ferrule đường kính 1.25mm với lẫy bấm cơ học nhỏ gọn, tương thích hoàn toàn với các khe cắm module SFP/SFP+ trên switch quang.
- Cáp quang 4Fo 4 core gắn đầu nối LC-LC dài 300m sử dụng sợi quang singlemode chuẩn OS2, 9/125µm Lõi truyền dẫn nhỏ truyền một tia sáng, triệt tiêu hiện tượng tán sắc, đáp ứng truyền dẫn cự ly từ 300m đến hàng chục kilômét với băng thông không giới hạn .
- Cáp quang 4Fo 4 core gắn đầu nối LC-LC được bấm sẵn 2 đầu LC/UPC-LC/UPC chiều dài tuỳ chọn từ 50m, 100m, 150m, 200m, 300m...
-
Cấu trúc Cáp quang 4Fo 4 core gắn đầu nối LC-LC
- Truyền dẫn song công (Duplex): Cần 2 sợi cho 1 kênh truyền 1 sợi nhận RX và 1 sợi phát TX. Với 4 sợi quang, bạn có thể triển khai đồng thời 2 đường truyền riêng biệt.
- Dự phòng hệ thống: Bạn có thể sử dụng 2 sợi cho kết nối chính và giữ 2 sợi còn lại làm dự phòng chủ động, sẵn sàng chuyển đổi ngay lập tức nếu có sự cố xảy ra mà không làm gián đoạn hệ thống.
- Cáp quang 4Fo 4 core gắn đầu nối LC-LC sử dụng đầu nối LC là loại chuẩn kết nối quang dạng nhỏ. Với kích thước đầu gốm Ferrule chỉ 1.25 mm, chuẩn LC cho phép tối ưu mật độ cổng kết nối trên các thiết bị mạng như Switch, Converter quang, Patch Panel hoặc SFP Module.
-
Đặc điểm đặc trưng của Cáp quang 4Fo 4 core gắn đầu nối LC-LC dài 300m
- Đặc điểm nổi bật nhất của Cáp quang 4Fo 4 core gắn đầu nối LC-LC là bạn chỉ việc cắm vào 2 đầu là hệ thống chạy.
- Cáp quang 4Fo 4 core gắn đầu nối LC-LC chos uy hao chèn thấp, thường nhỏ hơn 0.3 dB. Suy hao phản xạ cao, lớn hơn 50 dB, 100% đầu nối được soi kính hiển vi quang học và kiểm tra suy hao bằng máy đo chuyên dụng trước khi xuất xưởng.
- Do có độ dài 300m và thường phải kéo qua các ống cống, máng cáp hoặc đi treo ngoài trời, cáp quang 4Fo 4 core gắn đầu nối LC-LC dài 300m được thiết kế lớp vỏ gia cường chắc chắn:
- Lớp vỏ ngoài làm từ nhựa HDPE chịu nắng mưa, chống tia UV hoặc nhựa LSZH (Low Smoke Zero Halogen) chống cháy, không tiết ra khí độc khi gặp hỏa hoạn.
- Lớp gia cường chịu lực : Sử dụng sợi Aramid (Kevlar) hoặc sợi thủy tinh gia cường giúp cáp chịu lực kéo căng rất lớn khi thi công mà không làm ảnh hưởng đến sợi quang bên trong.
- Lớp giáp bảo vệ: Lớp giáp thép gợn sóng giúp chống chuột, côn trùng gặm nhấm và va đập cơ học đè nén.
- Ống kéo bảo vệ đầu nối: Đầu nối LC đúc sẵn được bọc trong một lưới kéo chịu lực và ống bảo vệ nhựa cứng. Lưới này chịu toàn bộ lực kéo trong quá trình thi công, đảm bảo các đầu LC mỏng mỏng không bị vỡ hoặc trầy xước.
- Cáp quang 4Fo 4 core gắn đầu nối LC-LC chống nhiễu điện từ tốt
-
Thông số kỹ thuật của Cáp quang 4Fo 4 core gắn đầu nối LC-LC
- Tên sản phẩm: Cáp quang 4Fo 4 core gắn đầu nối LC-LC dài 300m
- Số lượng sợi quang: 4 sợi (4 Cores / 4 FO)
- Loại sợi quang: Singlemode 9/125µm (ITU-T G.652.D / G.657.A1)
- Loaị đầu nối: 2 đầu gắn sẵn 4 x LC/UPC
- Chiều dài cuộn cáp: 50m, 100m, 200m, 300 mét (+/- 0.5m)
- Suy hao chèn (Insertion Loss): ≤ 0.25 dB (Trung bình 0.15 dB)
- Suy hao phản xạ (Return Loss): ≥ 50 dB (UPC) / ≥ 65 dB (APC)
- Bước sóng hoạt động: 1310nm / 1550nm
- Chất liệu vỏ ngoài: LSZH (Chống cháy, không Halogen) hoặc HDPE (Kháng UV ngoài trời)
- Thành phần gia cường: Sợi Kevlar Aramid + Dây gia cường thép/FRP
- Bán kính uốn cong tối thiểu: Tĩnh: 10 x Đường kính cáp; Động: 20 x Đường kính cáp
- Lực kéo tối đa cho phép: Lực kéo ngắn hạn: 1000N - Lực kéo dài hạn: 500N
- Tải trọng nén chịu đựng: Short-term: 1000 N/10cm - Long-term: 300 N/10cm
- Đường kính ngoài cáp: 4.8 mm – 7.0 mm
- Nhiệt độ hoạt động: -20°C đến +70°C
- Độ bền cắm rút: > 1000 lần cắm
-
Ứng dụng thực tế
- Hệ thống camera giám sát (CCTV): Kết nối cụm camera an ninh ngoài trời hoặc các chốt bảo vệ cách xa trung tâm điều hành 300m mà không lo trễ hình ảnh hay nhiễu điện từ .
- Mạng LAN liên tòa nhà: Kết nối chuyển tiếp giữa các khối nhà văn phòng, khu ký túc xá, hoặc giữa khu điều hành và kho xưởng sản xuất .
- Hạ tầng viễn thông và truyền hình cáp: Dùng làm đường truyền dẫn trung gian kết nối tủ phân phối quang ODF đến phòng máy máy chủ .
-
