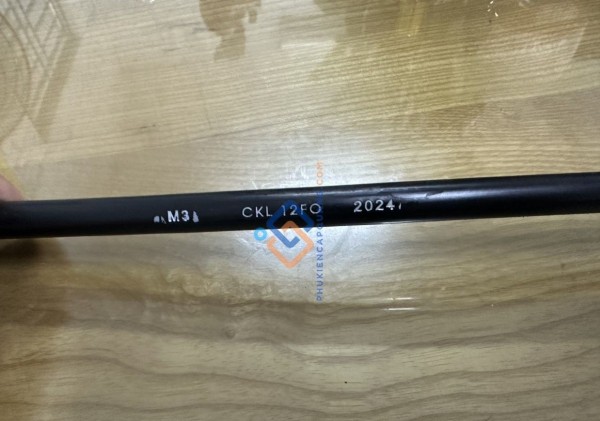

Cáp quang ngầm 12FO Singlemode viettel

Cáp quang ngầm 12FO Singlemode viettel

• Cáp quang ngầm 12FO viettel được thiết kế với 2 lớp vỏ ngoài bằng nhựa HDPE, chống chịu được tia cực tím và bức xạ tử ngoại, phù hợp để lắp đặt trên đường dây điện và song song với đường dây điện trên cùng một tháp truyền tải điện, đặc biệt có thể sử dụng cho các khoảng vượt lớn và các ứng dụng khác.
• Cáp quang ngầm 12FO viettel sử dụng 12 sợi quang Singlemode được sản xuất với công nghệ tiên tiếp đáp ứng toàn bộ các yêu cầu và tiêu chuẩn trên thế giới.
• Cáp quang ngầm 12fo là một loại cáp phổ biến trên thị trường và được sử dụng rộng rãi. Cáp được thiết kế để đi dưới cống ngầm, và có thể di chuyển tự do trong ống đệm lỏng chứa chất điền nhầy. Ống đệm lỏng bảo vệ sợi quang khỏi những tác động cơ học và được phủ đầy bằng hợp chất đặc biệt chống thấm nước.
• Các ống đệm lỏng được bện SZ xung quanh phần tử chịu lực trung tâm để bảo vệ cáp khỏi những tác động khi lắp đặt và trong môi trường. Sợi quang sử dụng trong cáp liên tục và không có mối hàn, giúp hạn chế tối đa suy hao tín hiệu. Phần vỏ được làm bằng nhựa HDPE có khả năng bền bỉ với môi trường, giúp sản phẩm có tuổi thọ rất cao. Ngoài ra, còn có lớp chỉ bó cáp và băng chống thấm để phù hợp với môi trường và mục đích sử dụng, bảo vệ phần quan trọng nhất là dây cáp quang.

• Cáp quang ngầm 12FO viettel được thiết kế với vật liệu hoàn toàn khô, nên cáp có đường kính nhỏ, gọn và nhẹ, dễ dàng khi lắp đặt, xử lý và vận chuyển. Giảm thiểu tải trên cột vì đường kính nhỏ và nhẹ với cường độ chịu lực cao dựa vào các sợi tổng hợp chịu lực aramid.
• Cáp quang ngầm 12FO viettel  sợi quang sử dụng trong cáp liên tục, không có mối hàn, hạn chế được suy hao tín hiệu. Tuân theo chuẩn IEEE P-1222, tiêu chuẩn được công nhận cho cáp M3-Viettel

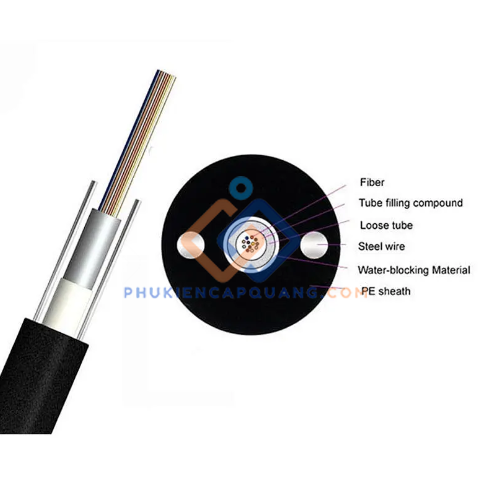

Cấu trúc của sợi quang trong cáp quang ngầm 12Fo Viettel

• Sợi quang tiêu chuẩn G652.D được sử dụng trong ống đệm lỏng nhồi dầu với 12 sợi quang (12Fo).
• Phần tử chịu lực trung tâm phi kim loại (FRP) được bọc bởi sợi chống thấm và băng chống thấm quấn quanh lõi cáp sợi aramid róc vỏ cáp. Lớp nhựa HDPE được sử dụng để bảo vệ bên ngoài.
• Theo cấu trúc bên trong Như đã đề cập ở phần trên, Singlemode chỉ có một tia sáng Axial bên trong, có thể nói chỉ truyền được một bước sóng do đường kính lõi sợi rất nhỏ (khoảng 10 micromet), trong khi Multimode được lan truyền bởi cả ba tia sáng.
• Do đó, converter Singlemode không bị ảnh hưởng nhiều bởi hiện tượng tán sắc, độ băng thông cũng lớn hơn, vì vậy Singlemode được sử dụng nhiều hơn so với Multimode trong thực tế. Trong khi đó, converter quang Multimode được cấu tạo với nhiều lớp lõi bằng thủy tinh, do đó đường kính lõi lớn hơn nhiều so với Singlemode (khoảng gấp 6-8 lần).
• Vì vậy, chúng có thể truyền được nhiều lớp sóng và được sử dụng phổ biến trong các hệ thống quang có phạm vi khoảng cách nhỏ, vì chúng truyền nhanh hơn và nhiều hơn. Tuy nhiên, để truyền xa và rộng hơn, vẫn cần sử dụng cáp quang Singlemode.

​

Thông số kỹ thuật

• Cáp quang ngầm 12FO Viettel có 12 sợi quang (12Fo). Bán kính cong nhỏ nhất khi lắp đặt là 20 lần đường kính ngoài của cáp, sau khi lắp đặt là 10 lần đường kính ngoài của cáp.
• Lực kéo lớn nhất khi lắp đặt là 2700N, khi làm việc là 1300N. Lực nén lớn nhất khi lắp đặt là 2000N/100mm. Khả năng chịu va đập với E=10N.m r=150mm là 30 lần va đập.
• Khoảng nhiệt độ bảo quản từ -30 đến 60 độ, khi lắp đặt từ -5 đến 50 độ C, và khi làm việc từ -30 đến 60 độ C. Đường kính bụng cáp là 11.8-15 mm. Khả năng chịu điện áp phóng là ≥ 20 kV DC hoặc > 10 kV rms AC (50~60Hz) điện của vỏ cáp. Khả năng chịu nén là ≥ 2.5 kN/100mm.

Ứng dụng thực tế của Cáp quang ngầm 12FO Singlemode viettel
