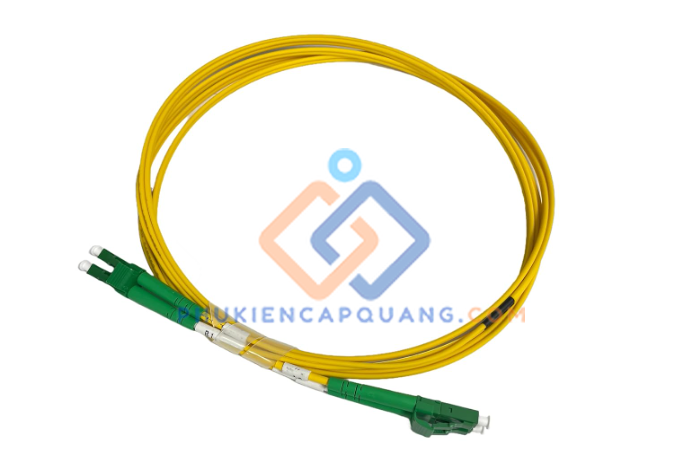

Dây nhảy quang LC/APC-LC/APC singlemode
- Dây nhảy quang LC/APC-LC/APC singlemode (hay còn gọi là fiber patch cord LC/APC) là loại cáp quang dùng trong kết nối nhỏ gọn, hai đầu đều trang bị đầu nối LC góc đánh bóng APC (Angled Physical Contact).
- Singlemode nghĩa là chỉ sử dụng 1 chế độ truyền dẫn (bước sóng duy nhất thường 1310nm hoặc 1550nm), giúp khoảng cách truyền dẫn lên đến hàng chục hoặc hàng trăm km với suy hao rất thấp.
- Dây nhảy quang LC/APC-LC/APC singlemode có Góc APC 8° tại mặt đánh bóng ngăn chặn phản xạ quang quay trở lại thiết bị, giảm nhiễu và tối ưu hệ số trở kháng, rất phù hợp với hệ thống DWDM, PON, FTTH, hạ tầng FTTx, backhaul, và đường trục mạng nội bộ.
-
Cấu tạo Dây nhảy quang LC/APC-LC/APC singlemode
- Lõi quang sợi quang được làm bằng vật liệu thủy tinh silica cực tinh khiết (SiO₂), đường kính lõi ~8–10µm (phổ biến 9/125µm). Chức năng là truyền dẫn quang chính, tập trung tín hiệu bước sóng đơn chế độ, giảm tán xạ.
- Lớp áo quang (Cladding) được làm bằng chất liệu Silica pha tạp chất để tạo khác biệt chiết suất so với lõi. Đường kính ~125µm, bảo vệ cơ học, khống chế góc truyền nội bộ.
- Lớp phủ bảo vệ (Coating) được làm bằng vật liệu Acrylate hai lớp (primary coating mềm, secondary coating cứng). Chức năng là chống va đập, chống ẩm, chịu nhiệt, chịu uốn cong. Vỏ cáp được làm bằng chất liệu LSZH
- Đường kính tổng cáp ~2.0–3.0mm, màu sắc theo chuẩn: màu vàng dây nhảy quang (singlemode), màu xanh lá chuẩn (APC), xanh dương chuẩn (UPC) Dây nhảy quang LC/APC-LC/APC sử dụng lớp vỏ LSZH giúp chống cháy, chống chuột cắn, chịu môi trường công nghiệp, chịu mài mòn.

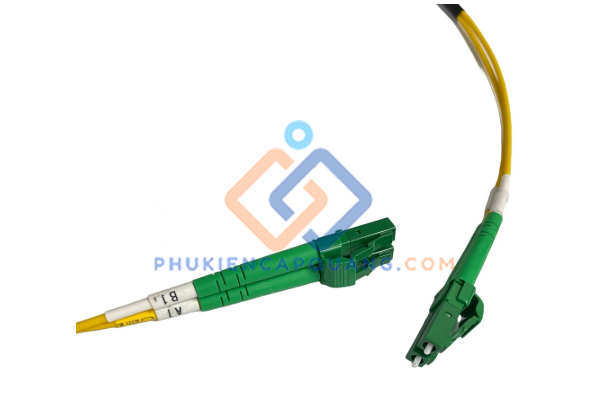

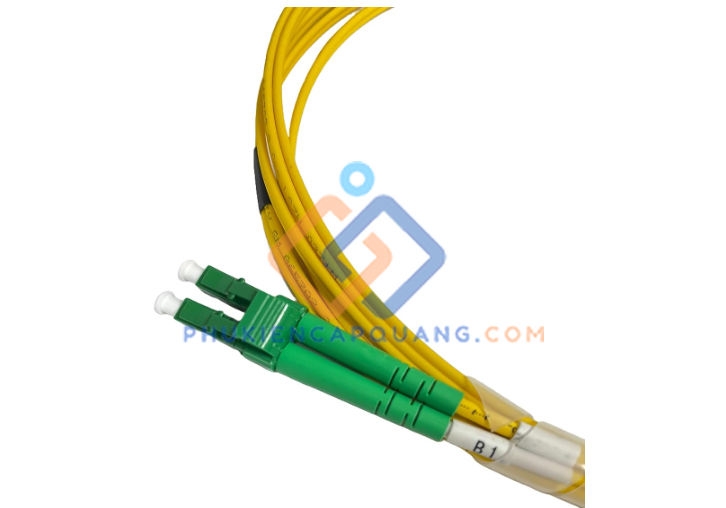

- Đầu nối LC/APC Thiết kế: Kích thước nhỏ gọn (lẫy khóa SNAP-in), đầu cắm chuẩn 1.25mm ferrule, góc đánh bóng APC 8°, cho return loss ≥ 60dB. Vật liệu ferrule: Zirconia (ceramic) cho độ chính xác cao, độ bền mài mòn. Boot bảo vệ: Chống gãy góc, bảo vệ điểm uốn ngay đầu connector.
- Keo Epoxy UV hoặc nhiệt đóng vai trò cố định ferrule – fiber.
- Quá trình đánh bóng APC: Khoảng 8° so với trục ferrule, giảm tối đa phản xạ. Quy trình đánh bóng 3 bước (grooved, fine, finish).
-
Thông số kỹ thuật Dây nhảy quang LC/APC-LC/APC singlemode
- Tên sản phẩm: Dây nhảy quang Singlemode LC/APC-LC/APC
- Mã sản phẩm: LC/APC-LC/APC
- Loại sợi quang: Singlemode (9/125 µm) Phù hợp truyền dẫn xa
- Đầu nối LC/APC – LC/APC: Giảm suy hao phản xạ quang
- Tổn hao chèn: (Insertion Loss) ≤ 0.3 dB Chỉ số thấp càng tốt
- Tổn hao phản xạ: (Return Loss) ≥ 60 dB Đáp ứng chất lượng tín hiệu cao
- Bước sóng hoạt động: 1310 nm hoặc 1550 nm Bước sóng phổ biến trong viễn thông
- Nhiệt độ hoạt động: -40°C đến +85°C Ổn định trong môi trường khác nhau
- Chiều dài dây: 1m, 2m, 3m, 5m, 10m,... Có thể đặt theo yêu cầu riêng
- Vật liệu: vỏ bảo vệ LSZH
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Dây nhảy quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật Dây nhảy quang LC/APC-LC/APC singlemode
- Tên sản phẩm: Dây nhảy quang Singlemode LC/APC-LC/APC
- Mã sản phẩm: LC/APC-LC/APC
- Loại sợi quang: Singlemode (9/125 µm) Phù hợp truyền dẫn xa
- Đầu nối LC/APC – LC/APC: Giảm suy hao phản xạ quang
- Tổn hao chèn: (Insertion Loss) ≤ 0.3 dB Chỉ số thấp càng tốt
- Tổn hao phản xạ: (Return Loss) ≥ 60 dB Đáp ứng chất lượng tín hiệu cao
- Bước sóng hoạt động: 1310 nm hoặc 1550 nm Bước sóng phổ biến trong viễn thông
- Nhiệt độ hoạt động: -40°C đến +85°C Ổn định trong môi trường khác nhau
- Chiều dài dây: 1m, 2m, 3m, 5m, 10m,... Có thể đặt theo yêu cầu riêng
- Vật liệu: vỏ bảo vệ LSZH
-
