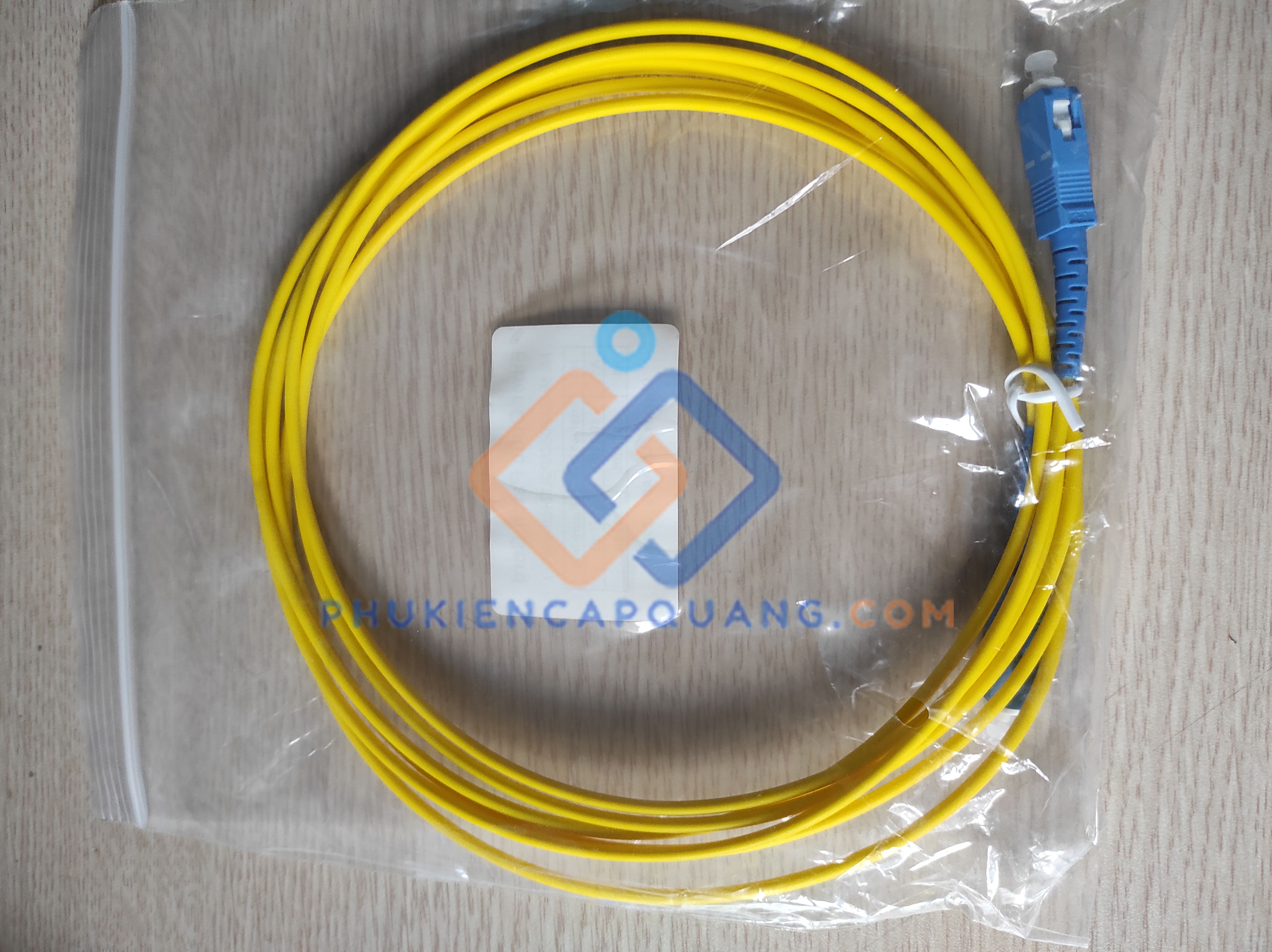

Giới thiệu Dây nhảy quang SC/UPC-SC/UPC singlemode
- Dây nhảy quang SC/UPC-SC/UPC singlemode là đoạn cáp quang đệm chặt (tight-buffered) hoặc dây đuôi (patch cord) có đầu nối SC dạng UPC ở cả hai đầu, dùng để liên kết giữa ODF, thiết bị truyền dẫn, ONT/ONU hoặc thiết bị mạng quang trong các hệ thống viễn thông, FTTH và datacenter.
- Dây nhảy quang SC/UPC-SC/UPC có Đầu nối SC (Square Connector) có ferrule gốm 2.5mm, cơ chế cắm/nhả nhanh, màu xanh dương khi là UPC theo quy ước công nghiệp, dễ nhận diện tại thộp phối quang ODF.
- Dây nhảy quang SC/UPC-SC/UPC với bề mặt đánh bóng UPC (Ultra Physical Contact) dạng lồi không góc nghiêng, giúp giảm phản xạ và đạt return loss điển hình khoảng ≥50dB, phù hợp kết nối singlemode OS2 nơi không yêu cầu góc 8° như APC.
- Dây nhảy quang SC/UPC-SC/UPC được Viễn Thông 3A sản xuất có chiều dài 1m, 2m, 3m, 5m...20m, 25m,30m đường kính vỏ (2.0mm/3.0mm), dây nhảy quang SC/UPC-SC/UPC được làm bằng chất liệu LSZH, dây được làm có 2 loại một là sợi đơn Simplex, loại 2 là sợi đôi Dupplex sao cho phù hợp cho các kết nối đến Hộp phối quang ODF, Converter quang, Module quang bên trong các như Tủ rack Sever, các đài trạm BTS giúp tối ưu không gian bên trong.
-
Cấu tạo Dây nhảy quang SC/UPC-SC/UPC
- Dây nhảy quang SC/UPC-SC/UPC với đầu nối SC/UPC 2 đầu: Ferrule zirconia 2.5mm, được đánh bóng theo chuẩn UPC giúp bề mặt tiếp xúc tốt và giảm phản xạ.
- Dây nhảy quang SC/UPC-SC/UPC có sợi quang singlemode OS2: Sử dụng sợi G.652D (9/125µm) cho truyền dẫn 1260–1625nm, suy hao thấp; hoặc G.657A1/A2 tăng khả năng chịu uốn cong, tiện lắp đặt ở không gian chật.
- Lớp đệm và gia cường: Cấu trúc đệm chặt với sợi aramid gia cường chống kéo, đảm bảo độ bền khi thao tác và thay thế.
- Lớp vỏ: LSZH kích thước 2.0mm hoặc 3.0mm giảm khói/halogen khi cháy, phù hợp tòa nhà, datacenter; một số loại OFNR/Plenum
-

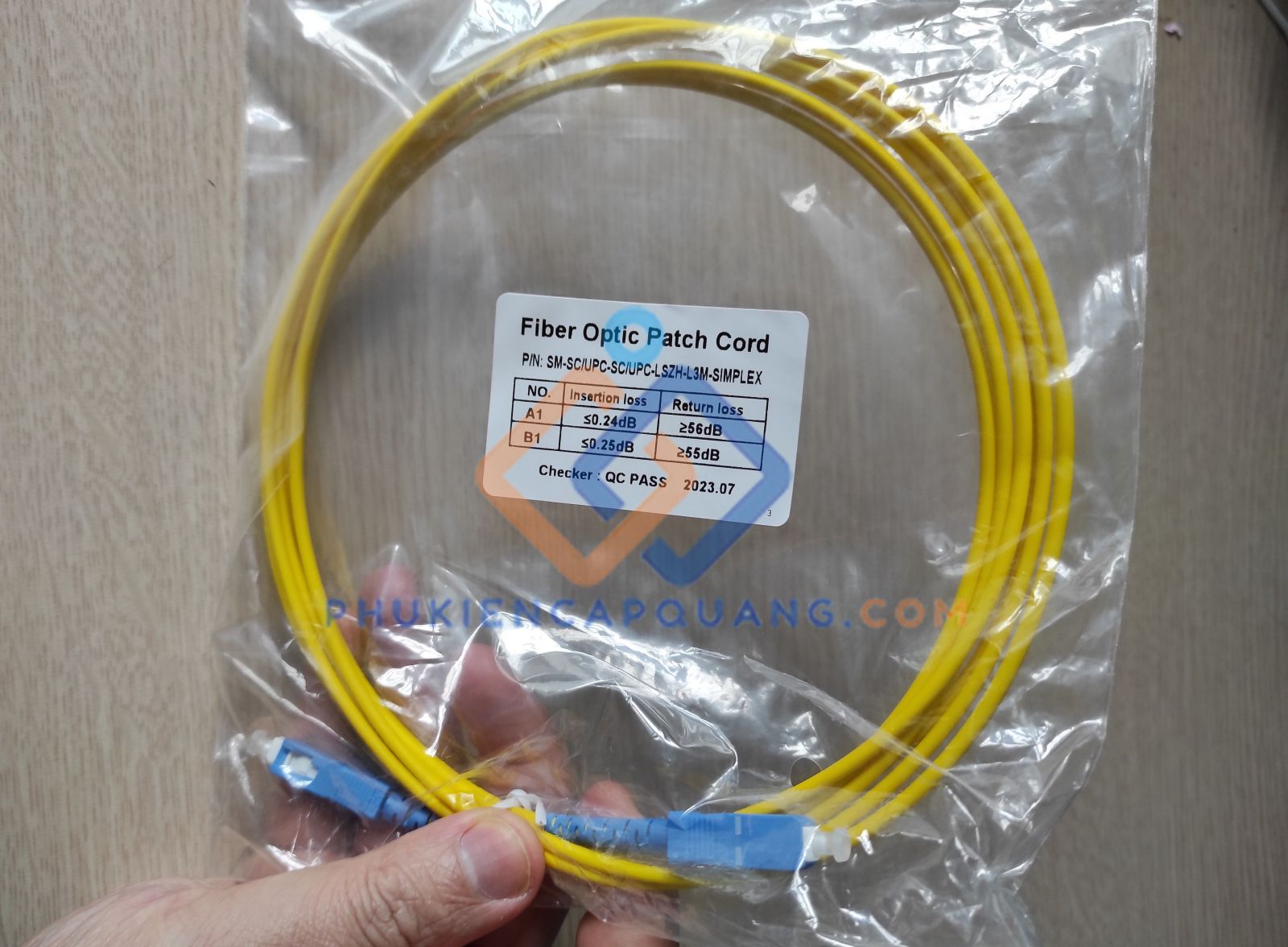

Thông số kỹ thuật Dây nhảy quang SC/UPC-SC/UPC singlemode
- Tên sản phẩm: Dây nhảy quang SC/UPC-SC/UPC singlemode
- Thương hiệu: GT-COM
- Mã sản phẩm: SC/UPC – SC/UPC
- Chuẩn đầu nối: SC/UPC – SC/UPC, kiểu đánh bóng UPC (màu xanh dương).
- Kiểu sợi: Singlemode OS2 9/125µm, thường là G.652D hoặc G.657A1/A2 nếu cần bán kính uốn nhỏ hơn.
- Suy hao chèn (Insertion Loss): Điển hình ≤0.2–0.3dB theo IEC 61300-3-4, mỗi đầu nối; nhiều nhà cung cấp công bố ≤0.2dB.
- Độ phản xạ ngược (Return Loss): UPC ≥50dB theo IEC 61300-3-6; APC đạt ≥60dB nhưng khác loại đầu nối.
- Độ bền ghép nối: Thay rút >500–1,000 lần với biến thiên suy hao nhỏ (ví dụ ≤0.1–0.2dB), tùy tiêu chuẩn thử nghiệm FOTP/IEC.
- Nhiệt độ hoạt động: Phổ biến -40°C đến +85°C, phù hợp nhiều môi trường triển khai.
- Áo bảo vệ: LSZH 2.0mm hoặc 3.0mm; ngoài ra có lựa chọn OFNR/Plenum phục vụ quy định an toàn khác nhau.
- Tuân thủ: IEC 61754-4 (SC), TIA-604-3, IEC 61755-3 (hình học đầu ferrule), RoHS
-
Ứng dụng của Dây nhảy quang SC/UPC-SC/UPC singlemode
- Hệ thống FTTH (Fiber To The Home): Kết nối từ ODF đến thiết bị người dùng
- Mạng doanh nghiệp: Liên kết giữa các tủ mạng và thiết bị chuyển mạch
- Trung tâm dữ liệu: Kết nối server, storage và thiết bị mạng
- Hệ thống viễn thông: Backbone và metro network
- CATV: Truyền tải tín hiệu truyền hình cáp
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Dây nhảy quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật Dây nhảy quang SC/UPC-SC/UPC singlemode
- Tên sản phẩm: Dây nhảy quang SC/UPC-SC/UPC singlemode
- Thương hiệu: GT-COM
- Mã sản phẩm: SC/UPC – SC/UPC
- Chuẩn đầu nối: SC/UPC – SC/UPC, kiểu đánh bóng UPC (màu xanh dương).
- Kiểu sợi: Singlemode OS2 9/125µm, thường là G.652D hoặc G.657A1/A2 nếu cần bán kính uốn nhỏ hơn.
- Suy hao chèn (Insertion Loss): Điển hình ≤0.2–0.3dB theo IEC 61300-3-4, mỗi đầu nối; nhiều nhà cung cấp công bố ≤0.2dB.
- Độ phản xạ ngược (Return Loss): UPC ≥50dB theo IEC 61300-3-6; APC đạt ≥60dB nhưng khác loại đầu nối.
- Độ bền ghép nối: Thay rút >500–1,000 lần với biến thiên suy hao nhỏ (ví dụ ≤0.1–0.2dB), tùy tiêu chuẩn thử nghiệm FOTP/IEC.
- Nhiệt độ hoạt động: Phổ biến -40°C đến +85°C, phù hợp nhiều môi trường triển khai.
- Áo bảo vệ: LSZH 2.0mm hoặc 3.0mm; ngoài ra có lựa chọn OFNR/Plenum phục vụ quy định an toàn khác nhau.
- Tuân thủ: IEC 61754-4 (SC), TIA-604-3, IEC 61755-3 (hình học đầu ferrule), RoHS
-
Ứng dụng của Dây nhảy quang SC/UPC-SC/UPC singlemode
- Hệ thống FTTH (Fiber To The Home): Kết nối từ ODF đến thiết bị người dùng
- Mạng doanh nghiệp: Liên kết giữa các tủ mạng và thiết bị chuyển mạch
- Trung tâm dữ liệu: Kết nối server, storage và thiết bị mạng
- Hệ thống viễn thông: Backbone và metro network
- CATV: Truyền tải tín hiệu truyền hình cáp
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Dây nhảy quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
