Gông G0 treo cáp cho cột tròn
- Gông G0 treo cáp cho cột tròn (hay còn gọi là cùm ốp cột, đai treo cáp) là một loại phụ kiện cơ khí chuyên dụng trong ngành viễn thông và điện lực. Chức năng duy nhất và quan trọng của nó là ôm chặt vào thân các cột bê tông hình tròn hoặc cột thép ống tròn để tạo ra một điểm neo giữ vững chắc. Từ điểm neo này, các kỹ sư sẽ tiếp tục gắn các phụ kiện khác như: móc treo cáp chữ C, kẹp treo cáp ADSS, kẹp néo cáp quang, hoặc các giá đỡ hộp nối.
- Gông G0 có thiết kế tiêu chuẩn, ngàm phẳng, chuyên dùng để ốp sát vào bề mặt cong của cột. Khác với các loại gông dùng trong xây dựng cốp pha chịu lực ép từ trong ra, gông treo cáp được thiết kế để chịu lực kéo văng từ ngoài vào, lực xé ngang và lực ma sát trượt dọc theo thân cột.
-

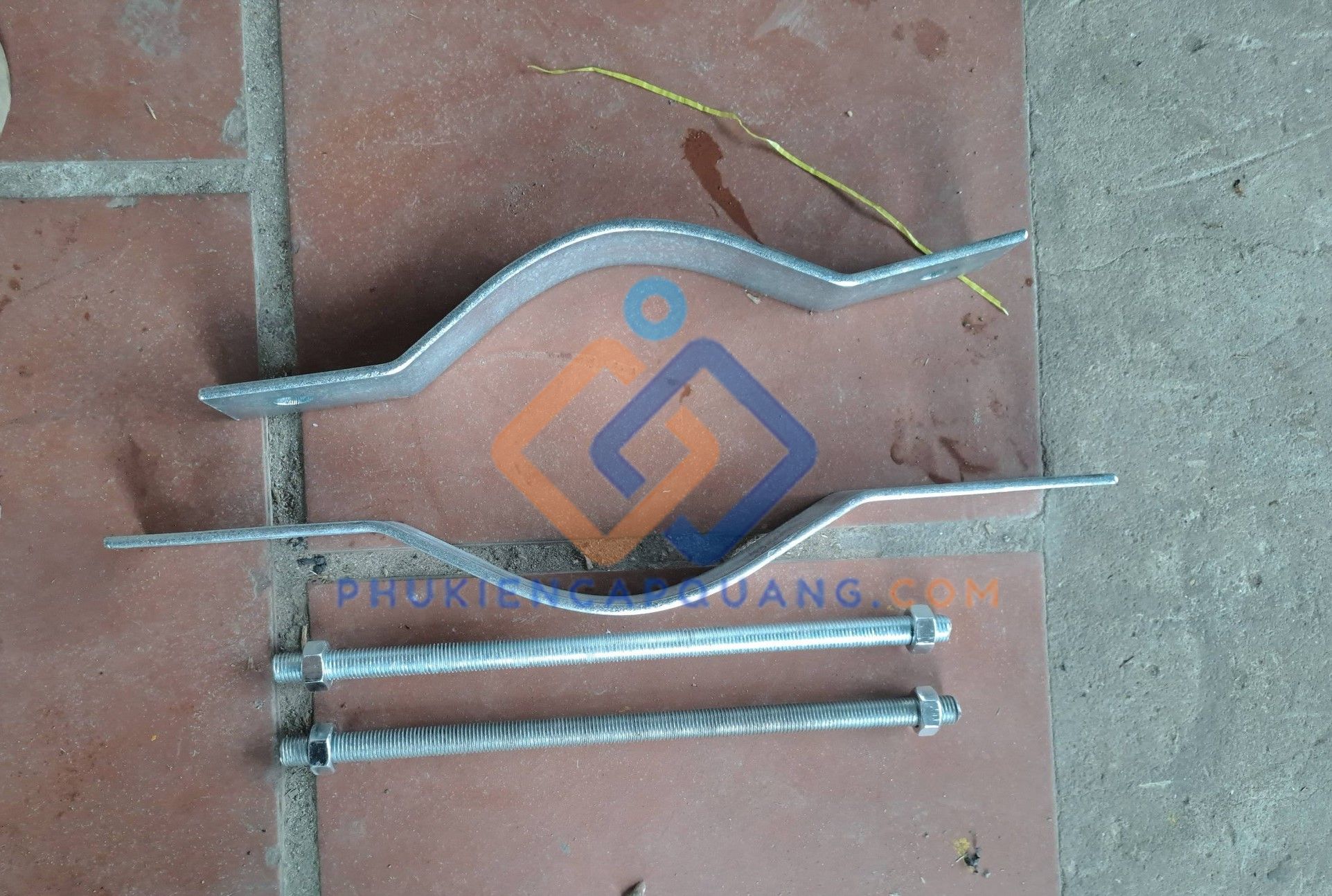

Cấu tạo của Gông G0 treo cáp cho cột tròn
- Hai nửa bán nguyệt (Thân gông): Được chế tạo từ thép tấm hoặc thép la thường là thép CT3, SS400 có khả năng chịu lực kéo và lực uốn cực tốt.
- Thép được máy chấn thủy lực uốn cong thành hình bán nguyệt sao cho bán kính cong của nó khớp hoàn toàn với đường kính ngoài của cột bê tông ly tâm.
- Tai gông và Lỗ bắt ốc: Ở hai đầu của mỗi nửa bán nguyệt, phần thép được bẻ gập ra ngoài tạo thành một góc 90 độ, gọi là tai gông. Khoảng cách từ thân cột đến lỗ bắt ốc được tính toán kỹ lưỡng để khi cáp đung đưa, nó không bị cọ xát vào thân cột gây mòn vỏ cáp.
- Hệ thống Bulong, Đai ốc và Long đen: Để khóa chặt hai nửa bán nguyệt vào cột, người ta sử dụng hệ thống bulong ren suốt hoặc ren lửng đi kèm đai ốc (ê-cu) và long đen (vòng đệm). Bulong thường sử dụng loại M12, M14 hoặc M16
- Lớp mạ kẽm nhúng nóng bảo vệ: Vì Gông G0 treo cáp cho cột tròn phải phơi mình 100% ngoài trời, chịu nắng, mưa, sương muối và khí hậu nhiệt đới ẩm gió mùa, nên bề mặt thép nguyên bản sẽ nhanh chóng bị rỉ sét nếu không được bảo vệ. Do đó, toàn bộ thân gông và bulong đều phải trải qua quá trình mạ kẽm nhúng nóng Hot-dip galvanizing theo tiêu chuẩn ASTM A123.
- Lớp kẽm dày từ 60 đến 80 micromet bám chặt vào cốt thép, tạo ra một lớp màng bảo vệ chống ăn mòn điện hóa, giúp tuổi thọ của gông có thể lên tới 20 - 30 năm ngay cả trong môi trường ven biển.
-
Thông số kỹ thuật của Gông G0 treo cáp cho cột tròn
- Tên sản phẩm: Gông G0
- Thương hiệu: 3A Telecom
- Gông D70 - D90: 40mm x 4mm M12 x 50mm > 15 kN Treo cáp quang thuê bao, cáp đồng nhỏ, lắp ở ngọn cột.
- Gông D110 - D130: 40mm x 4mm / 50mm x 5mm M12 x 60mm > 20 kN Treo cáp quang F8, cáp ADSS khoảng vượt ngắn.
- Gông D150 - D170: 50mm x 5mm M14 x 70mm > 25 kN Treo cáp ADSS, cáp điện hạ thế, lắp ở phần giữa cột.
- Gông D190 - D210: 50mm x 5mm / 60mm x 6mm M14 x 80mm > 30 kN Néo cáp quang trục chính, cáp điện lực.
- Gông D230 - D250: 60mm x 6mm M16 x 80mm > 40 kN Lắp ở gốc cột, chịu lực néo góc lớn.
- Gông D300 trở lên : 60mm x 8mm / 75mm x 8mm M16 x 100mm > 50 kN Cột điện trung thế, treo trạm biến áp nhỏ
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật của Gông G0 treo cáp cho cột tròn
- Tên sản phẩm: Gông G0
- Thương hiệu: 3A Telecom
- Gông D70 - D90: 40mm x 4mm M12 x 50mm > 15 kN Treo cáp quang thuê bao, cáp đồng nhỏ, lắp ở ngọn cột.
- Gông D110 - D130: 40mm x 4mm / 50mm x 5mm M12 x 60mm > 20 kN Treo cáp quang F8, cáp ADSS khoảng vượt ngắn.
- Gông D150 - D170: 50mm x 5mm M14 x 70mm > 25 kN Treo cáp ADSS, cáp điện hạ thế, lắp ở phần giữa cột.
- Gông D190 - D210: 50mm x 5mm / 60mm x 6mm M14 x 80mm > 30 kN Néo cáp quang trục chính, cáp điện lực.
- Gông D230 - D250: 60mm x 6mm M16 x 80mm > 40 kN Lắp ở gốc cột, chịu lực néo góc lớn.
- Gông D300 trở lên : 60mm x 8mm / 75mm x 8mm M16 x 100mm > 50 kN Cột điện trung thế, treo trạm biến áp nhỏ
-
