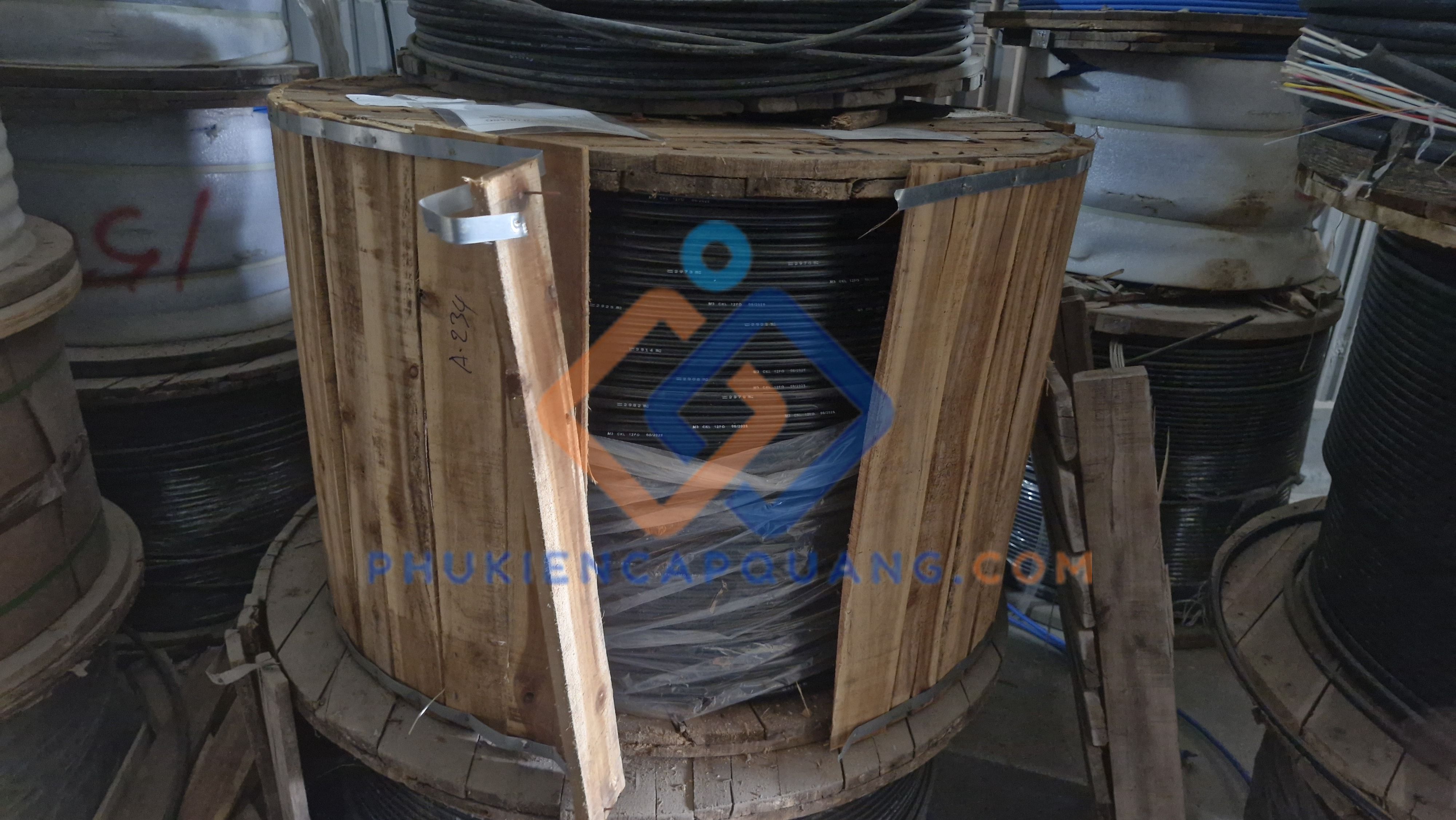

Cáp quang 12Fo Có kim loại CKL là gì?
- Cáp quang 12Fo Có kim loại CKL (hay còn gọi là cáp quang cống kim loại 12 core/12 sợi) là loại cáp quang Singlemode (đơn mốt) chứa 12 sợi quang học bên trong lõi. Điểm đặc biệt nhất làm nên tên gọi "Có kim loại" (CKL) chính là lớp băng thép gợn sóng bao bọc quanh lõi cáp, nằm bên dưới lớp vỏ nhựa HDPE ngoài cùng.
- Cáp quang 12Fo Có kim loại là dòng cáp được thiết kế chuyên dụng để lắp đặt trong các hệ thống cống bể ngầm, chôn trực tiếp dưới đất, đi trong ống cống và đi trên thang máng cáp hoặc thậm chí chôn trực tiếp ở những khu vực có nguy cơ cao bị các loài gặm nhấm như chuột, mối tấn công.
-
Cấu tạo chi tiết của Cáp quang 12Fo CKL:
- Lõi sợi quang (Core): Gồm 12 sợi quang Singlemode (SM) hoạt động ở bước sóng 1310nm và 1550nm. Sợi quang thường tuân thủ tiêu chuẩn G.652D, cho phép truyền tín hiệu đi xa hàng chục km mà không cần khuếch đại.
- Ống đệm lỏng (Loose Tube): 12 sợi quang được thả lỏng trong một ống nhựa chứa dầu chống ẩm (Jelly). Dầu này giúp sợi quang di chuyển tự do khi cáp bị co giãn do nhiệt độ, đồng thời ngăn nước xâm nhập vào lõi sợi.
- Lớp màng ngăn ẩm: Một lớp băng chống thấm nước bọc quanh ống đệm lỏng.
- Lớp băng thép (Steel Tape Armor): Đây là thành phần "CKL" quan trọng nhất. Lớp thép này thường được cán gợn sóng để tăng khả năng chịu lực uốn cong, đồng thời tạo ra một bức tường thép vững chắc ngăn cản răng của chuột và các tác động lực nén từ bên ngoài.
- Dây gia cường (Strength Member): Thường là dây thép chịu lực chạy dọc thân cáp hoặc nằm ở trung tâm, giúp cáp chịu được sức căng lớn khi kéo luồn trong cống.
- Vỏ ngoài (Outer Sheath): Lớp nhựa HDPE màu đen, cứng cáp, chịu được tia cực tím (UV), hóa chất và mài mòn.
-
Đặc điểm nổi bật của Cáp quang 12Fo Có kim loại
- Khả năng chống chuột và côn trùng: Đây là tính năng nổi bật và đặc trưng của dòng cáp này. Trong môi trường cống ngầm đô thị, chuột là kẻ thù số một của cáp quang. Cáp phi kim loại (PKL) dù rẻ hơn nhưng rất dễ bị cắn đứt. Lớp băng thép của cáp CKL đóng vai trò như một tấm khiên, bảo vệ an toàn cho 12 sợi quang mỏng manh bên trong.
- Độ bền cơ học: Nhờ cấu trúc có băng thép và vỏ HDPE dày, cáp 12Fo CKL chịu được lực nén, lực va đập và lực kéo căng tốt hơn nhiều so với cáp thường. Điều này cực kỳ quan trọng trong quá trình thi công kéo cáp qua các đường ống cống chật hẹp, gấp khúc hoặc khi chôn đất đá đè lên.
- Dung lượng truyền dẫn: Với 12 sợi quang (12 cores), loại cáp này cung cấp 6 đôi sợi quang (nếu dùng 1 truyền 1 nhận) hoặc 12 đường truyền độc lập. Số lượng này thường được sử dụng cho các đường trục nhỏ (Backbone), kết nối giữa các tòa nhà hoặc dự phòng cho tương lai mà không quá lãng phí như cáp 24Fo, 48Fo.
- Khả năng chống thấm nước và khí hơi: Hệ thống ống lỏng có dầu (Jelly) kết hợp với lớp băng thép tạo ra cơ chế chống thấm kép. Nước ngầm hay hơi ẩm trong cống không thể xâm nhập làm suy hao tín hiệu hoặc gây lão hóa sợi quang.
-
Ứng dụng đặc trưng của Cáp quang 12Fo CKL
- Mạng MAN và WAN: Kết nối đường trục giữa các tổng đài, trạm viễn thông của nhà mạng (Viettel, VNPT, FPT) trong phạm vi thành phố.
- Hệ thống mạng LAN Campus: Kết nối mạng nội bộ giữa các tòa nhà trong khuôn viên trường đại học, bệnh viện, khu nghỉ dưỡng (Resort), hoặc nhà máy. Đây là nơi cống bể thường ẩm ướt và nhiều chuột.
- Hệ thống Camera giám sát diện rộng: Dùng làm đường trục truyền tín hiệu cho hệ thống Camera an ninh khu phố, Camera giao thông, hoặc Camera nhà xưởng công nghiệp.
- Hệ thống điều khiển công nghiệp (SCADA): Truyền dữ liệu điều khiển trong các nhà máy điện, trạm biến áp nơi có môi trường nhiễu điện từ cao (lớp băng thép cũng hỗ trợ tiếp đất bảo vệ một phần, nhưng cần lưu ý về an toàn điện).
- Thi công cống bể và chôn trực tiếp: Cáp CKL có thể luồn trong ống nhựa HDPE xoắn, ống PVC hoặc chôn trực tiếp xuống đất (ở độ sâu vừa phải và đất không quá đá sỏi sắc nhọn).
-
Thông số kỹ thuật Cáp quang 12Fo Có kim loại CKL
- Tên sản phẩm: Cáp quang 12Fo Có kim loại CKL
- Mã sản phẩm: 12Fo-CKL-M3
- Thương hiệu: M3 Viettel
- Loại cáp: Cáp quang Singlemode (SM)
- Tiêu chuẩn sợi quang: G.652D (Low Water Peak)
- Số lượng sợi quang: 12 sợi (12 Cores / 12Fo)
- Bước sóng hoạt động: 1310 nm, 1550 nm
- Suy hao (Attenuation): ≤ 0.36 dB/km (tại 1310nm) ≤ 0.22 dB/km (tại 1550nm)
- Cấu trúc bảo vệ Băng thép gợn sóng
- Lớp vỏ ngoài: Nhựa HDPE màu đen, chứa Carbon chống UV
- Đường kính cáp Khoảng: 10mm - 12mm (tùy hãng sản xuất)
- Trọng lượng Khoảng: 100kg - 140kg/km
- Bán kính uốn cong nhỏ nhất Khi lắp đặt: 20 lần đường kính cáp
- Sau lắp đặt: 10 lần đường kính cáp
- Sức căng cho phép (Tensile) Trong khi lắp đặt: ≥ 2700N (hoặc tới 3.5kN tùy loại)
- Khi làm việc: ≥ 1300N
- Khả năng chịu nén (Crush) ≥ 2000N/100mm
- Nhiệt độ hoạt động -30°C đến +70°C
- Tuổi thọ thiết kế ≥ 15 năm
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật Cáp quang 12Fo Có kim loại CKL
- Tên sản phẩm: Cáp quang 12Fo Có kim loại CKL
- Mã sản phẩm: 12Fo-CKL-M3
- Thương hiệu: M3 Viettel
- Loại cáp: Cáp quang Singlemode (SM)
- Tiêu chuẩn sợi quang: G.652D (Low Water Peak)
- Số lượng sợi quang: 12 sợi (12 Cores / 12Fo)
- Bước sóng hoạt động: 1310 nm, 1550 nm
- Suy hao (Attenuation): ≤ 0.36 dB/km (tại 1310nm) ≤ 0.22 dB/km (tại 1550nm)
- Cấu trúc bảo vệ Băng thép gợn sóng
- Lớp vỏ ngoài: Nhựa HDPE màu đen, chứa Carbon chống UV
- Đường kính cáp Khoảng: 10mm - 12mm (tùy hãng sản xuất)
- Trọng lượng Khoảng: 100kg - 140kg/km
- Bán kính uốn cong nhỏ nhất Khi lắp đặt: 20 lần đường kính cáp
- Sau lắp đặt: 10 lần đường kính cáp
- Sức căng cho phép (Tensile) Trong khi lắp đặt: ≥ 2700N (hoặc tới 3.5kN tùy loại)
- Khi làm việc: ≥ 1300N
- Khả năng chịu nén (Crush) ≥ 2000N/100mm
- Nhiệt độ hoạt động -30°C đến +70°C
- Tuổi thọ thiết kế ≥ 15 năm
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
Download Datasheet:
