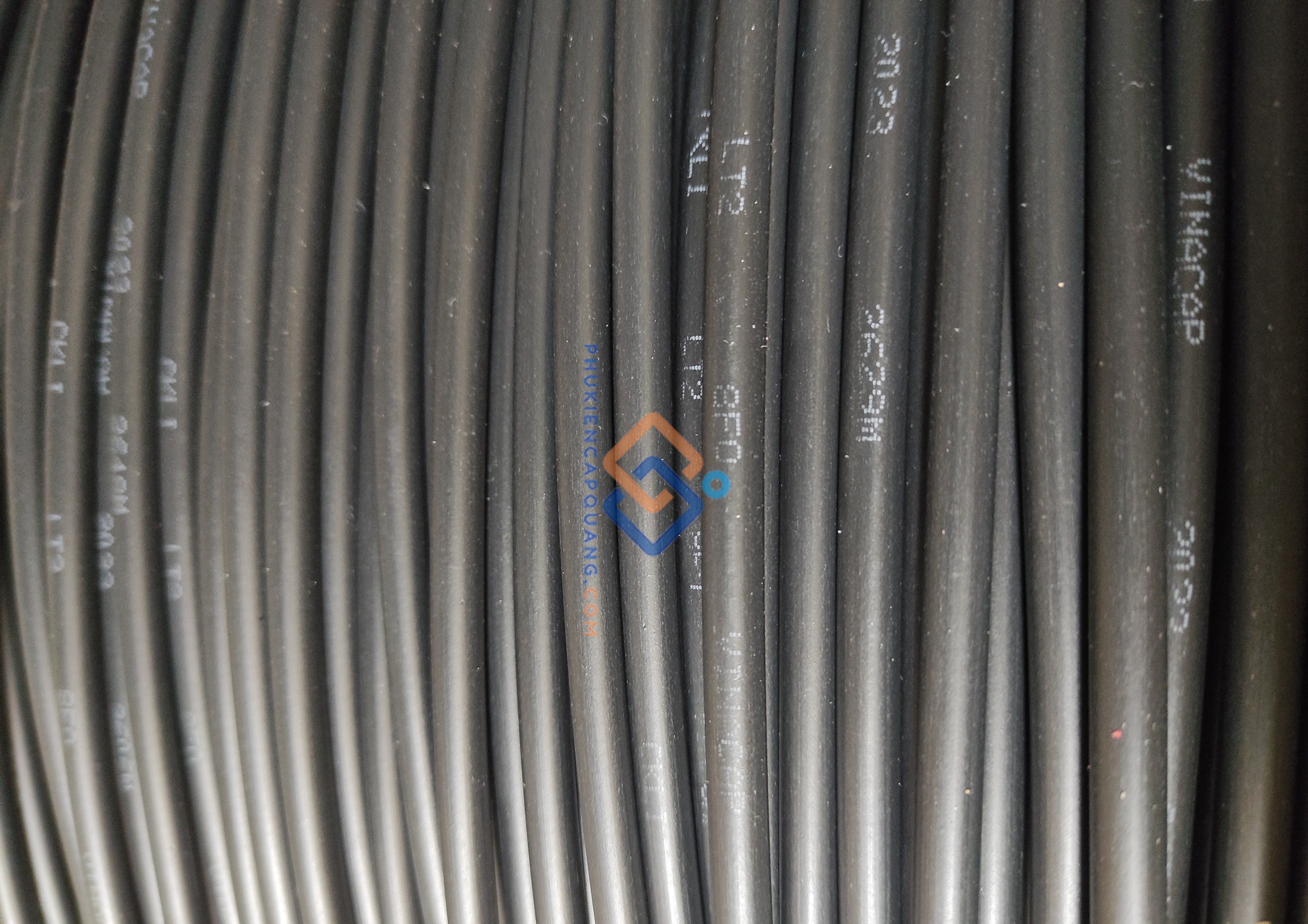

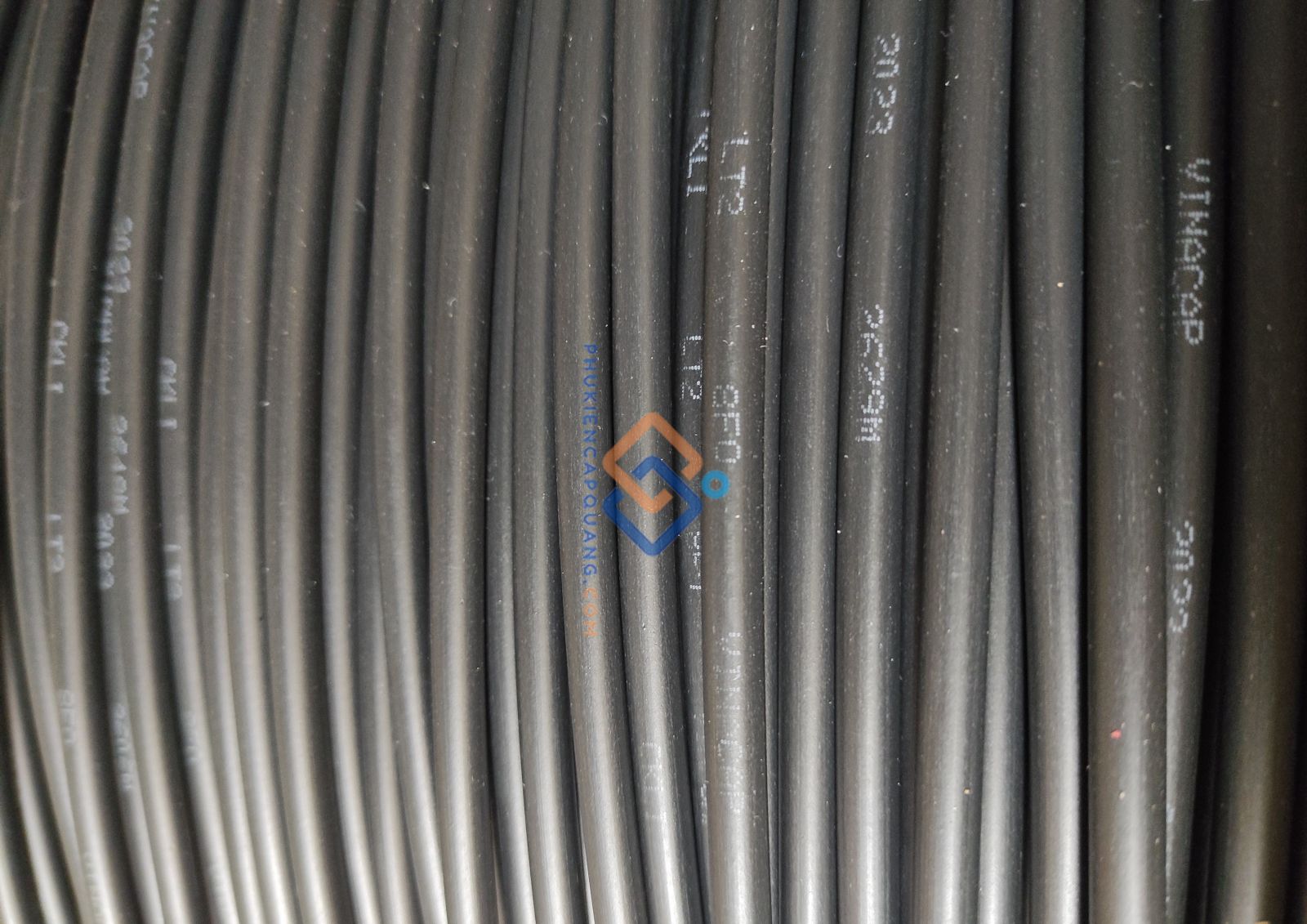

Cáp quang 8FO treo ADSS Khoảng vượt KV200 là gì?
- Cáp quang 8FO treo ADSS Khoảng vượt KV200 là một loại cáp quang được thiết kế đặc biệt để treo trên các cột điện, hạ tầng mạng viễn thông mà không cần đến dây treo gia cường bằng kim loại riêng biệt.
- Cáp quang 8FO (Fiber Optic): Đây là loại cáp chứa 8 sợi (core) 8 sợi singlemode quang bên trong. Mỗi sợi quang là một sợi thủy tinh hoặc nhựa siêu mỏng, có khả năng truyền tải tín hiệu bằng ánh sáng với tốc độ cực cao và suy hao thấp.
- Cáp quang 8FO treo ADSS Kv200: ADSS (All-Dielectric Self-Supporting) là đặc tính kỹ thuật cốt lõi làm nên sự khác biệt. All-Dielectric (Phi kim loại) nghĩa là toàn bộ cấu trúc của cáp, từ lõi đến vỏ, không chứa bất kỳ thành phần kim loại nào . Điều này giúp cáp hoàn toàn "miễn nhiễm" với nhiễu điện từ, nhiễu sóng vô tuyến và đặc biệt là chống sét cực tốt, an toàn khi treo chung với đường dây điện cao thế .
- Cáp quang 8FO treo ADSS có Self-Supporting (Tự treo/Tự chịu lực) làm cho cáp quang 8Fo kv200 có khả năng tự chịu được sức căng của chính nó và các tác động từ môi trường (gió, bão) mà không cần dây thép trợ lực đi kèm. Khả năng này có được nhờ các lớp sợi gia cường đặc biệt bên trong cấu trúc cáp .
- Cáp quang 8Fo với Khoảng vượt KV200: "Khoảng vượt" là thuật ngữ chỉ khoảng cách tối đa giữa hai điểm treo (hai cột điện). "KV200" có nghĩa là loại cáp này được thiết kế để hoạt động ổn định và an toàn trên các tuyến có khoảng cách giữa các cột lên đến 200 mét .
-

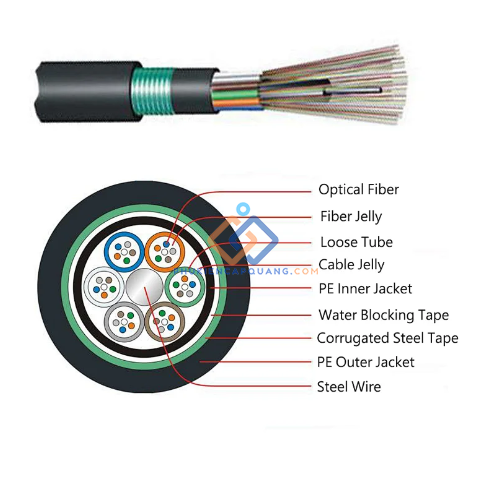

Cấu trúc cơ bản của Cáp quang 8FO treo ADSS KV200
- Sợi quang (Optical Fiber):
- Cáp quang 8FO treo ADSS có sợi quang được làm từ thủy tinh hoặc plastic tinh khiết.
- Sử dụng loại sợi quang đơn mode (Single-mode) theo tiêu chuẩn G.652.D, cho phép tín hiệu ánh sáng truyền đi xa hàng chục ki-lô-mét với suy hao tín hiệu ở mức tối thiểu .
- Các sợi quang được mã hóa màu sắc để dễ dàng nhận biết và hàn nối trong quá trình thi công.
- Ống đệm lỏng (Loose Tube):
- 8 sợi quang được đặt lỏng lẻo bên trong một ống nhựa cứng gọi là ống đệm lỏng
- Việc đặt lỏng này giúp các sợi quang có thể di chuyển tự do, không bị căng hay uốn cong quá mức khi cáp bị kéo hoặc võng, bảo vệ chúng khỏi các tác động cơ học .
- Bên trong ống đệm được bơm đầy một loại gel chuyên dụng (Thixotropic Jelly) có tác dụng chống thấm nước và ngăn hơi ẩm xâm nhập, bảo vệ sợi quang tuyệt đối.
- Phần tử chịu lực trung tâm (Central Strength Member):
- Nằm ở chính giữa lõi cáp, thường được làm từ vật liệu phi kim loại FRP (Fiber Reinforced Plastic).
- Thành phần này có vai trò như một "xương sống", giúp cáp chống lại lực căng và lực nén dọc trục, đảm bảo cáp không bị giãn hoặc gãy gập trong quá trình lắp đặt và sử dụng .
- Sợi chống thấm và Băng chống thấm (Water-blocking Yarn/Tape):
- Các sợi và lớp băng này được quấn quanh phần tử chịu lực trung tâm và lõi cáp.
- Khi có nước xâm nhập, các vật liệu này sẽ trương nở nhanh chóng, tạo thành một lớp gel bít kín các khe hở, ngăn không cho nước lan rộng ra các bộ phận khác của cáp .
- Sợi gia cường Aramid (Aramid Yarns):
- Đây là thành phần quan trọng nhất tạo nên đặc tính "Tự chịu lực" (Self-Supporting) của cáp ADSS.
- Sợi Aramid (thường được biết đến với tên thương mại là Kevlar) là một loại sợi tổng hợp có độ bền kéo cực cao nhưng lại rất nhẹ. Các sợi này được bện quanh lõi cáp, tạo ra một lớp giáp linh hoạt, giúp cáp chịu được sức căng lớn khi treo giữa các cột điện mà không bị đứt .
- Lớp vỏ ngoài bằng nhựa HDPE (High-Density Polyethylene):
- Là lớp vỏ ngoài cùng, được làm từ nhựa HDPE cao cấp màu đen .
- Lớp vỏ này có khả năng chống chịu mài mòn, va đập, và đặc biệt là chống lại tác động của tia cực tím (UV) từ ánh sáng mặt trời, giúp cáp không bị giòn, nứt vỡ khi làm việc trong điều kiện thời tiết khắc nghiệt ngoài trời . Đối với các loại cáp treo trên đường dây điện lực, có thể có thêm một lớp vỏ chống tracking để chống lại sự ăn mòn do điện áp cao gây ra.
-
Ứng dụng thực tế của Cáp quang 8FO treo ADSS Khoảng vượt 200.
- Xây dựng hạ tầng mạng viễn thông quốc gia: Đây là ứng dụng phổ biến nhất. Các nhà mạng lớn như Viettel, VNPT, FPT, CMC đều sử dụng loại cáp này để phát triển mạng lưới cáp quang đến các hộ gia đình, văn phòng, treo trên các tuyến cột điện có sẵn, giúp tiết kiệm chi phí xây dựng cột mới .
- Kết nối mạng LAN/WAN cho các khu vực rộng lớn: Các khu công nghiệp, khu đô thị, trường đại học, bệnh viện thường sử dụng cáp ADSS để kết nối mạng giữa các tòa nhà, các phân khu cách xa nhau. Khoảng vượt 200m là lý tưởng cho các ứng dụng này .
- Hệ thống Camera giám sát an ninh (CCTV): Đối với các hệ thống camera giám sát giao thông, an ninh cho nhà máy, khu resort yêu cầu đường truyền tín hiệu hình ảnh chất lượng cao và ổn định trên khoảng cách xa.
- Triển khai mạng tại các địa hình phức tạp: Cáp ADSS KV200 đặc biệt hữu ích khi cần kéo cáp vượt qua sông, hồ, thung lũng, hoặc các khu vực đồi núi nơi việc thi công cột đỡ gặp nhiều khó khăn .
- Các ứng dụng trong ngành điện lực: Với cấu trúc phi kim loại, cáp ADSS có thể được treo trực tiếp trên các cột điện cao thế mà không lo ngại về vấn đề an toàn điện hay nhiễu từ trường, phục vụ cho các hệ thống thông tin liên lạc nội bộ của ngành điện.
-
Thông số kỹ thuật
- Tên sản phẩm: Cáp quang 8Fo khoảng vượt 200
- Thương hiệu: Viettel/Vinacap
- Loại sợi quang: Single-mode (SM) G.652.D
- Số sợi quang: 8 sợi (8FO/8 Core) singlemode
- Bước sóng hoạt động: 1310nm và 1550nm
- Khoảng vượt tối đa: 200 mét Khoảng cách an toàn giữa hai điểm treo
- Lực căng tối đa khi lắp đặt: Khoảng 9.0 kN - 12.600N Lực kéo cho phép trong quá trình thi công
- Lực căng tối đa khi làm việc: Khoảng 4.0 kN - 6.300N Lực căng cho phép trong điều kiện hoạt động bình thường
- Bán kính cong nhỏ nhất:
- - Khi lắp đặt: ≥ 20 lần đường kính cáp
- - Sau khi lắp đặt: ≥ 10 lần đường kính cáp Thông số quan trọng để tránh làm gãy sợi quang bên trong
- Khả năng chịu nén: ≥ 2000N/100mm Khả năng chịu được lực đè nén lên 10cm chiều dài cáp
- Vật liệu vỏ Nhựa: HDPE (High-Density Polyethylene) màu đen Chống tia UV, chịu được thời tiết khắc nghiệt
- Dải nhiệt độ làm việc: -30°C đến +70°C Đảm bảo hoạt động ổn định trong điều kiện khí hậu Việt Nam
- Tuổi thọ thiết kế: ≥ 20 năm Độ bền cao, đầu tư một lần cho sử dụng lâu dài
-
Viễn Thông 3A chuyên cung cấp Cáp quang, Thiết bị quang, Thiết bị mạng Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật
- Tên sản phẩm: Cáp quang 8Fo khoảng vượt 200
- Thương hiệu: Viettel/Vinacap
- Loại sợi quang: Single-mode (SM) G.652.D
- Số sợi quang: 8 sợi (8FO/8 Core) singlemode
- Bước sóng hoạt động: 1310nm và 1550nm
- Khoảng vượt tối đa: 200 mét Khoảng cách an toàn giữa hai điểm treo
- Lực căng tối đa khi lắp đặt: Khoảng 9.0 kN - 12.600N Lực kéo cho phép trong quá trình thi công
- Lực căng tối đa khi làm việc: Khoảng 4.0 kN - 6.300N Lực căng cho phép trong điều kiện hoạt động bình thường
- Bán kính cong nhỏ nhất:
- - Khi lắp đặt: ≥ 20 lần đường kính cáp
- - Sau khi lắp đặt: ≥ 10 lần đường kính cáp Thông số quan trọng để tránh làm gãy sợi quang bên trong
- Khả năng chịu nén: ≥ 2000N/100mm Khả năng chịu được lực đè nén lên 10cm chiều dài cáp
- Vật liệu vỏ Nhựa: HDPE (High-Density Polyethylene) màu đen Chống tia UV, chịu được thời tiết khắc nghiệt
- Dải nhiệt độ làm việc: -30°C đến +70°C Đảm bảo hoạt động ổn định trong điều kiện khí hậu Việt Nam
- Tuổi thọ thiết kế: ≥ 20 năm Độ bền cao, đầu tư một lần cho sử dụng lâu dài
-
Viễn Thông 3A chuyên cung cấp Cáp quang, Thiết bị quang, Thiết bị mạng Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
Download Datasheet:
