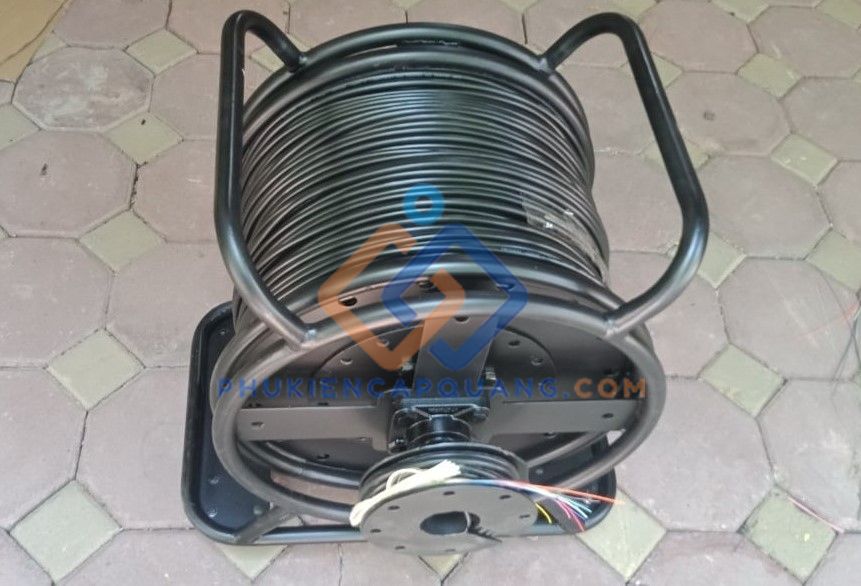

- Cáp quang Singlemode 4 sợi, chống va đập ngoài trời với đầu nối LC-LC hoàn chỉnh được sử dụng Công nghệ Singlemode với lõi sợi quang cực nhỏ chỉ khoảng 9 micromet - nhỏ hơn đường kính sợi tóc khoảng 10 lần cho phép chỉ một tia sáng truyền qua tại một thời điểm.
- Cáp quang Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC với ferrule chỉ 1.25mm (so với 2.5mm của SC), LC cho phép tăng gấp đôi mật độ cổng trong cùng một không gian. Cơ chế khóa đẩy-kéo của LC rất tiện lợi . Không giống như đầu SC cần xoay hoặc ST cần xoay và đẩy, LC chỉ cần đẩy thẳng vào giúp tăng tốc độ lắp đặt.
- Cáp quang Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC có hiệu suất quang học của LC cao. Do thiết kế ferrule ceramic chính xác và cơ chế spring-loaded, độ suy hao chèn của LC thường thấp hơn 0.3dB.
- Cáp quang Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC sử dụng vật liệu PE đặc biệt được ổn định UV có thể chịu được hàng nghìn giờ phơi nắng trực tiếp mà vẫn giữ được tính chất cơ học.
- Cáp quang Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC với vỏ bọc ngoài kín nước Băng keo nhôm hoặc mylar bao quanh các ống sợi. Gel chống ẩm hoặc powder chống nước bên trong ống sợi. Các điểm đầu cuối được niêm phong cẩn thận
- Cáp quang Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC có thể chịu lực kéo rất lớn, đặc biệt khi kéo qua khoảng cách dài hoặc có nhiều góc uốn. Sợi aramid được tích hợp để chịu toàn bộ lực kéo này, bảo vệ sợi quang khỏi bị căng thẳng.
- Cáp quang Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC giúp Chống va đập và áp lực với Lớp giáp kim loại được thêm vào để bảo vệ cáp khỏi: Va chạm với đá, sỏi khi kéo qua ống ngầm Áp lực từ trên xuống khi bị chôn vùi Cắn phá của chuột, sóc và các động vật gặm nhấm.
-

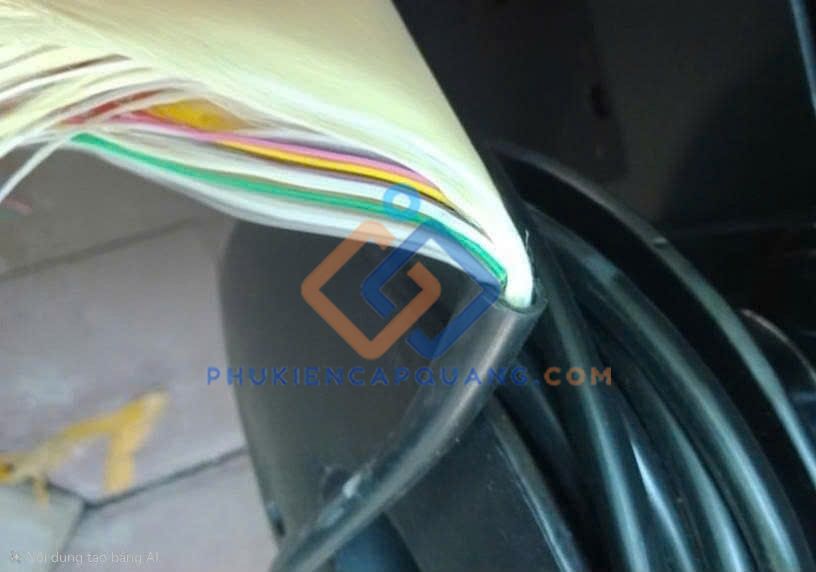

Cấu trúc Cáp quang dã chiến Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC
- Sợi quang G.652D/G.657A: Lõi sợi thủy tinh cao cấp có độ suy hao cực thấp, hỗ trợ băng thông lên đến hàng chục Gbps.
- Lớp bảo vệ sơ cấp: Một lớp nhựa đặc biệt bao quanh lõi để ngăn ngừa độ ẩm và các vết trầy xước vi mô.
- Sợi gia cường Aramid: giúp sợi cáp có khả năng chịu lực kéo cực lớn mà không bị đứt gãy lõi bên trong.
- Lớp vỏ nhựa: Vỏ ngoài dày, dẻo dai, chống tia UV, chống mài mòn và không sinh khói độc khi gặp hỏa hoạn
- Ống bọc bảo vệ đầu nối: Hai đầu LC được bảo vệ bởi ống co nhiệt hoặc chụp bảo vệ dã chiến, đảm bảo bụi bẩn và nước không thể xâm nhập vào mặt tiếp xúc quang học.
-
Ứng dụng Cáp quang dã chiến Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC
- Các khu nghỉ dưỡng (resort), trường đại học, bệnh viện hay khu công nghiệp thường có nhiều tòa nhà nằm rải rác.
- Camera giao thông hay camera tại các nông trại lớn thường nằm rất xa trung tâm điều khiển. Cáp quang giúp truyền tải hình ảnh độ nét cao (4K, Full HD) về đầu ghi mà không bị trễ hình hay giật lag.
- Các dự án giao thông thông minh, dự án thành phố thông minh thì Cáp quang dã chiến với vỏ mềm dẻo, chịu được sự giẫm đạp của đám đông và xe cộ đi lại là lựa chọn tối ưu. Việc có sẵn đầu LC giúp họ kết nối vào các bộ chuyển đổi converter quang âm thanh/hình ảnh ngay lập tức.
- Tại các nhà máy hóa chất, hầm mỏ, hay các trạm biến áp điện lực, môi trường thường có nhiều nhiễu điện từ. Cáp quang truyền tín hiệu bằng ánh sáng nên hoàn toàn miễn nhiễm với nhiễu điện từ, đảm bảo dữ liệu điều khiển máy móc luôn chính xác tuyệt đối.
- Ở các vùng đồi núi hoặc các khu biệt thự sân vườn rộng, việc kéo mạng từ cổng vào nhà chính có thể lên tới cả trăm mét. Cáp quang bấm sẵn giúp gia chủ tự thi công dễ dàng, luồn trong ống gen hoặc chôn ngầm dưới đất mà không lo hỏng hóc.
-
Thông số kỹ thuật Cáp quang Singlemode 4 sợi, chống va đập ngoài trời, đầu LC-LC
- Bước sóng hoạt động:
- 1310nm (O-band): Thường dùng cho khoảng cách trung bình, độ suy hao khoảng 0.35-0.40 dB/km
- 1550nm (C-band): Dùng cho khoảng cách xa, độ suy hao thấp hơn khoảng 0.20-0.25 dB/km
- Độ suy hao (Attenuation):
- Tại 1310nm: ≤ 0.40 dB/km
- Tại 1550nm: ≤ 0.25 dB/km
- Tổng suy hao toàn tuyến (100m): < 0.5 dB bao gồm cả hai đầu nối
- Tán sắc sắc chế tại 1310nm: ≤ 3.5 ps/(nm·km)
- Tán sắc sắc chế tại 1550nm: ≤ 18 ps/(nm·km)
- Tán sắc mode phân cực (PMD): ≤ 0.5 ps/√km
- Khẩu độ số:
- NA: 0.14 ± 0.02
- Tại 1310nm: 9.2 ± 0.4 μm
- Tại 1550nm: 10.4 ± 0.8 μm
- Đường kính lõi: 9 μm ± 0.5 μm
- Đường kính cladding: 125 μm ± 1 μm
- Đường kính lớp coating: 250 μm ± 15 μm
- Đường kính ngoài: 8-12 mm (tùy nhà sản xuất)
- Bán kính uốn cong tối thiểu: 20 × đường kính cáp khi lắp đặt
- Bán kính uốn cong tối thiểu: 10 × đường kính cáp khi sử dụng
- Khoảng 80-120 kg/km
- Khả năng chịu lực:
- Lực kéo tối đa khi lắp đặt: 600N (60 kgf)
- Lực kéo dài hạn: 200N (20 kgf)
- Lực chịu nén: 1000 N/100mm
- Khả năng chịu va đập: 10J
- Nhiệt độ hoạt động: -40°C đến +70°C
- Nhiệt độ lắp đặt: -10°C đến +50°C
- Nhiệt độ vận chuyển và bảo quản: -40°C đến +70°C
- Độ ẩm tương đối: 0% đến 100%
- Khả năng hoạt động trong môi trường ngập nước tạm thời
- Tuổi thọ thiết kế: ≥ 20 năm trong điều kiện sử dụng bình thường
- Chu kỳ nhiệt (Thermal Cycling): 20 chu kỳ từ -40°C đến +70°C
- PC (Physical Contact): Độ cong 10-25mm
- Độ suy hao chèn (Insertion Loss):
- Trung bình: ≤ 0.3 dB
- Tối đa: ≤ 0.5 dB
- Độ phản hồi (Return Loss):
- PC: ≥ 40 dB
- UPC: ≥ 50 dB
- APC: ≥ 60 dB
- Độ bền cơ học:
- Chu kỳ cắm rút: ≥ 500 lần mà không làm tăng đáng kể độ suy hao
- Ferrule:
- Chất liệu: Ceramic zirconia (ZrO2)
- Độ chính xác vị trí lõi: ≤ 1 μm
- Cáp quang Singlemode 4 sợi chống va đập ngoài trời thường tuân thủ các tiêu chuẩn quốc tế:
- ITU-T G.652.D: Tiêu chuẩn cho sợi quang Singlemode
- IEC 60793-2-50: Thông số kỹ thuật sợi quang loại B
- IEC 61754-20: Tiêu chuẩn đầu nối LC
- TIA/EIA-568-C.3: Tiêu chuẩn cáp quang cho mạng LAN
- RoHS: Không chứa chất độc hại
- REACH: Tuân thủ quy định về hóa chất tại EU
-
