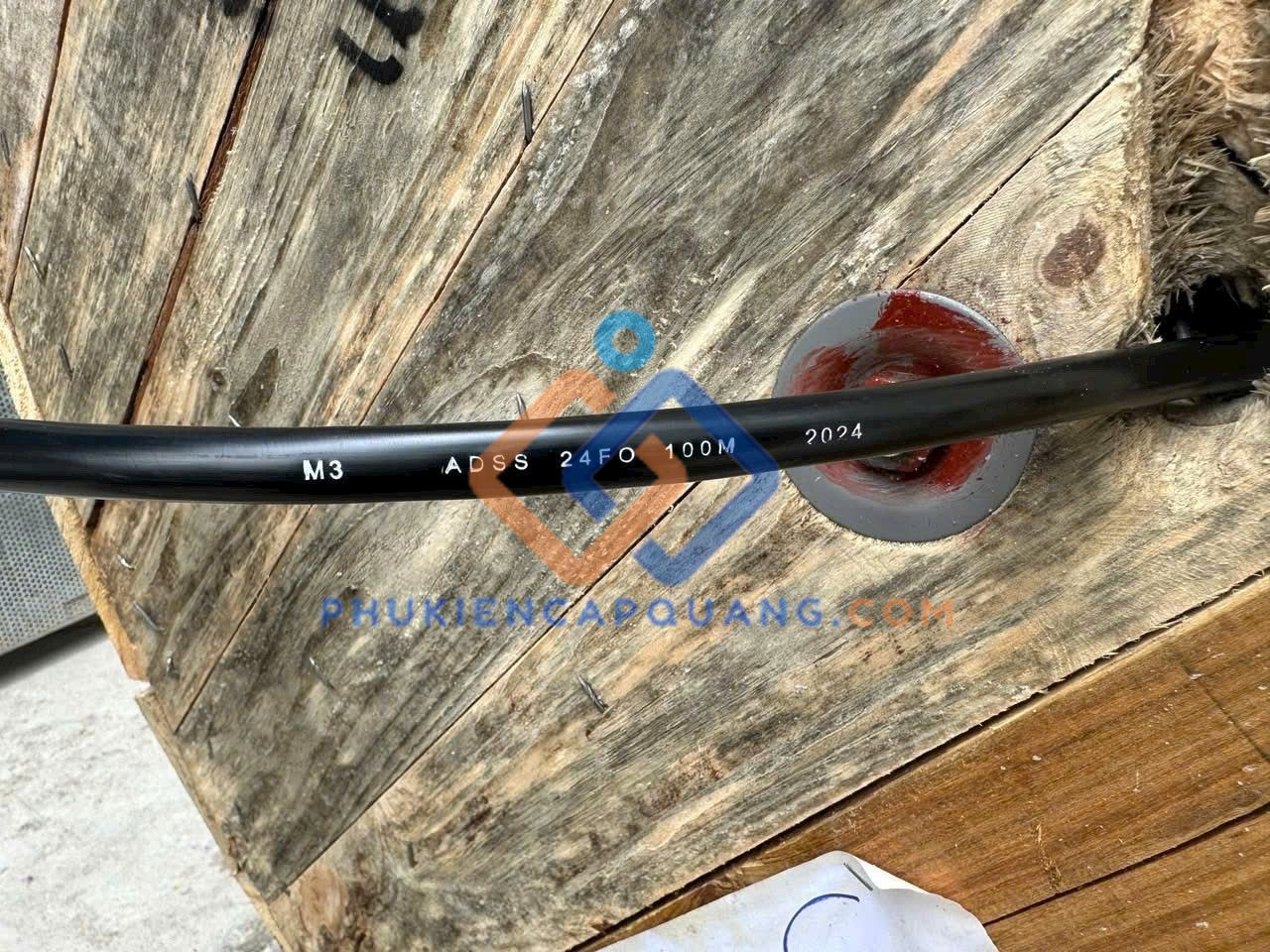

Tổng quan về Cáp quang treo 24Fo ADSS M3 Viettel Kv100
- Cáp quang treo 24Fo ADSS M3 Viettel Kv100 là cáp hoàn toàn phi kim loại nghĩa là tự treo. Loại cáp này được thiết kế để treo giữa các cột mà không cần dây thép chịu lực đi kèm (như cáp hình số 8). Nhờ đặc tính phi kim loại, nó không dẫn điện, không bị sét đánh, cực kỳ an toàn khi đi chung với đường điện lực.
- Cáp quang treo 24Fo ADSS M3 Viettel Kv100 với Số lượng sợi quang bên trong là 24 sợi (hay còn gọi là 24 core/lõi). Cáp được sản xuất bởi Công ty TNHH MTV Thông tin M3 (thuộc Tập đoàn Viettel).
- Cáp quang treo 24Fo ADSS M3 Viettel Kv100 với Kv100 (Khoảng vượt 100m) nghĩa là thông số về khả năng chịu lực. Cáp có thể treo giữa hai cột cách nhau tối đa 100 mét mà không bị võng quá mức cho phép hoặc đứt gãy. Kv100 là khoảng vượt được sử dụng nhiều cho hạ tầng cột điện tại Việt Nam (thường cách nhau 40-70m).
-
Cấu trúc của Cáp quang treo 24Fo ADSS M3 Viettel Kv100
- Sợi quang (Optical Fiber): Sử dụng sợi đơn mốt (Single Mode) theo tiêu chuẩn G.652D. Sợi quang được làm từ thủy tinh tinh khiết cực cao, cho phép ánh sáng truyền đi với suy hao cực thấp. Chuẩn G.652D giúp hạn chế hiện tượng tán sắc nước (water peak), cho phép truyền tải dữ liệu ở nhiều bước sóng khác nhau, đặc biệt tối ưu ở bước sóng 1310nm và 1550nm. 24 sợi quang được nhuộm màu theo bảng màu tiêu chuẩn quốc tế (Xanh dương, Cam, Lục, Nâu, Xám, Trắng, Đỏ, Đen, Vàng, Tím, Hồng, Xanh lơ...).
- Ống lỏng (Loose Tube): Chất liệu: Nhựa PBT (Polybutylene Terephthalate). Các sợi quang được đặt tự do trong ống lỏng. Đường kính ống lớn hơn đường kính bó sợi quang.
- Dầu chống ẩm (Thixotropic Jelly): Bên trong ống lỏng được điền đầy một loại gel đặc biệt. Ngăn chặn nước xâm nhập. Nếu vỏ cáp bị rách, nước ngấm vào sẽ bị lớp dầu này chặn lại, không cho tiếp xúc với sợi quang
- Phần tử chịu lực trung tâm (Central Strength Member): Nằm chính giữa lõi cáp. Nhựa gia cường sợi thủy tinh. Cứng, nhẹ, không dẫn điện.
- Sợi chống thấm (Water Blocking Yarn/Tape): Được quấn quanh phần tử chịu lực trung tâm và các ống lỏng. Khi gặp nước, các sợi này sẽ nở ra, bịt kín các khe hở, ngăn nước lan truyền dọc theo chiều dài cáp.
- Sợi gia cường Aramid (Kevlar): Sợi Aramid (thường được biết đến với tên thương mại là Kevlar. Hàng nghìn sợi Aramid mảnh nhưng cực dai được bện xung quanh lõi cáp. Giúp cáp chịu được lực kéo căng cực lớn khi treo trên cột cách nhau 100m. Nó gánh toàn bộ trọng lượng của cáp và lực tác động của gió bão, bảo vệ sợi quang bên trong không bị căng.
- Lớp vỏ ngoài (Outer Sheath): Nhựa HDPE (High Density Polyethylene) màu đen. Cực kỳ bền với thời tiết khắc nghiệt (nắng gắt, mưa dầm). Chống tia cực tím (UV) từ ánh mặt trời (giúp cáp không bị giòn, nứt sau nhiều năm). Bề mặt trơn láng, giảm thiểu bám bụi và rêu mốc. Chống lại sự gặm nhấm của côn trùng và loài gặm nhấm.
-
Thông số kỹ thuật của Cáp quang treo 24Fo ADSS M3 Viettel Kv100
- Tên sản phẩm: Cáp quang treo 24Fo ADSS M3 Viettel Kv100
- Mã sản phẩm: M3-24Fo-Kv100
- Số sợi quang: 24 Sợi (Cores) Dung lượng truyền dẫn
- Loại sợi quang: Single Mode (G.652D) Truyền xa, băng thông rộng
- Bước sóng hoạt động: 1310nm, 1550nm Các cửa sổ truyền dẫn tối ưu
- Khoảng vượt: (Span) Kv100 (Max 100m) Khoảng cách tối đa giữa 2 cột treo
- Đường kính cáp: ~ 10.5mm - 11.5mm Kích thước nhỏ gọn, giảm tải trọng gió
- Trọng lượng cáp: ~ 90 - 100 kg/km Nhẹ, dễ dàng thi công lắp đặt
- Khả năng chịu lực kéo: ≥ 3000N (Lắp đặt) Đảm bảo không đứt khi kéo cáp
- Khả năng chịu nén: ≥ 2000N/10cm Chịu được lực ép của kẹp cáp
- Bán kính uốn cong: 10D (Tĩnh) - 20D (Động) Độ linh hoạt khi thi công góc cua
- Dải nhiệt độ hoạt động: -30°C đến +70°C Phù hợp khí hậu nhiệt đới nóng ẩm
- Tuổi thọ thiết kế: ≥ 20 năm Đầu tư một lần, sử dụng dài lâu
- Tiêu chuẩn sản xuất TCVN 8696:2011, IEC 60794 Đạt chuẩn Quốc gia và Quốc tế
- Tuổi thọ cáp trên 20 năm
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật của Cáp quang treo 24Fo ADSS M3 Viettel Kv100
- Tên sản phẩm: Cáp quang treo 24Fo ADSS M3 Viettel Kv100
- Mã sản phẩm: M3-24Fo-Kv100
- Số sợi quang: 24 Sợi (Cores) Dung lượng truyền dẫn
- Loại sợi quang: Single Mode (G.652D) Truyền xa, băng thông rộng
- Bước sóng hoạt động: 1310nm, 1550nm Các cửa sổ truyền dẫn tối ưu
- Khoảng vượt: (Span) Kv100 (Max 100m) Khoảng cách tối đa giữa 2 cột treo
- Đường kính cáp: ~ 10.5mm - 11.5mm Kích thước nhỏ gọn, giảm tải trọng gió
- Trọng lượng cáp: ~ 90 - 100 kg/km Nhẹ, dễ dàng thi công lắp đặt
- Khả năng chịu lực kéo: ≥ 3000N (Lắp đặt) Đảm bảo không đứt khi kéo cáp
- Khả năng chịu nén: ≥ 2000N/10cm Chịu được lực ép của kẹp cáp
- Bán kính uốn cong: 10D (Tĩnh) - 20D (Động) Độ linh hoạt khi thi công góc cua
- Dải nhiệt độ hoạt động: -30°C đến +70°C Phù hợp khí hậu nhiệt đới nóng ẩm
- Tuổi thọ thiết kế: ≥ 20 năm Đầu tư một lần, sử dụng dài lâu
- Tiêu chuẩn sản xuất TCVN 8696:2011, IEC 60794 Đạt chuẩn Quốc gia và Quốc tế
- Tuổi thọ cáp trên 20 năm
-
