- Cáp quang treo 8 sợi có kim loại Focal là loại cáp quang treo ngoài trời, có 8 sợi quang đơn mode hay 8Fo singlemode, được sản xuất bởi thương hiệu Focal, dùng để truyền tín hiệu bằng ánh sáng với tốc độ cao, suy hao thấp, chuyên dụng cho lắp đặt trên cột điện, cột viễn thông hoặc hạ tầng treo trên cao.
- Cáp quang treo 8 sợi có kim loại Focal với dung lượng cáp gồm 8 sợi quang trong lõi, bên trong cấu trúc cáp có tích hợp phần tử kim loại như dây treo thép, lớp giáp băng thép gợn sóng hoặc phần tử chịu lực kim loại để tăng sức bền cơ học.

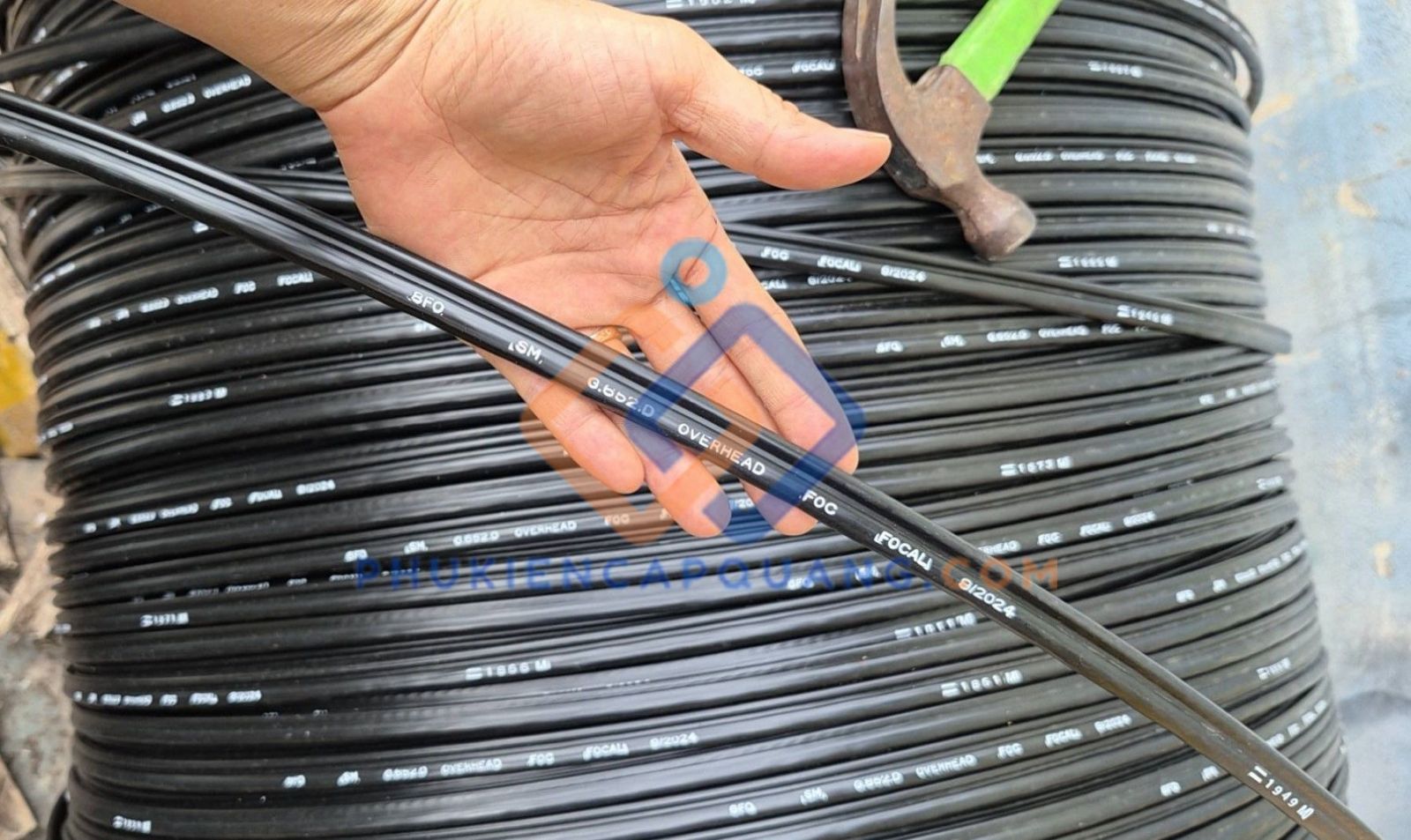

- Cáp quang treo 8 sợi có kim loại Focal thường có mặt cắt ngang dạng hình số 8 (FE), trong đó một nhánh chứa lõi cáp quang, nhánh còn lại là dây treo kim loại chịu lực, giúp cáp ổn định khi căng trên các khoảng vượt xa.
- Cáp quang treo 8 sợi có kim loại Focal được sử dụng nhiều cho môi trường ngoài trời với khả năng chịu kéo, chịu gió, hạn chế võng và chống gặm nhấm tốt hơn.
-
Ứng dụng của Cáp quang treo 8 sợi có kim loại Focal
- Tuyến cáp quang treo kết nối giữa các trạm BTS, POP, node mạng.
- Kết nối liên khu trong khu công nghiệp, nhà máy, khu đô thị, khu dân cư mới.
- Hệ thống camera giám sát ngoài trời, truyền dẫn tín hiệu HD/4K đường dài.
- Mạng nội bộ (LAN quang) cho doanh nghiệp, trường học, bệnh viện, tòa nhà văn phòng với tuyến cáp treo.
-
Cấu trúc của Cáp quang treo 8 sợi có kim loại Focal
- Cáp quang treo 8 sợi có kim loại Focal thuộc nhóm cáp treo hình số 8 (FE)
- Phần tử chịu lực trung tâm
- Ống đệm lỏng (loose tube) chứa sợi quang.
- Sợi quang đơn mode (G.652D hoặc các chuẩn ITU-T khác).
- Chất điền đầy chống thấm (thường là jelly/dầu chống ẩm).
- Lớp băng chống thấm, sợi độn.
- Lớp giáp kim loại (băng thép gợn sóng) đối với loại có kim loại chống gặm nhấm.
- Vỏ ngoài nhựa PE/HDPE chống tia UV.
- Dây treo bằng thép bện 7 sợi, tách riêng nhưng cùng vỏ bảo vệ ngoài, tạo hình số 8.
- Phần lõi cáp chứa 8 sợi quang được đặt trong một hoặc nhiều ống đệm lỏng (loose tube), đây là công nghệ phổ biến giúp sợi quang linh hoạt, giảm ứng suất cơ học khi uốn cong hoặc chịu lực kéo.
- Các ống đệm được bện xung quanh phần tử chịu lực trung tâm theo phương pháp bện SZ, giúp phân bổ đều lực tác động và giữ ổn định cấu trúc cáp.
- Bên trong ống đệm thường có dầu chống ẩm (jelly), lấp đầy khoảng trống giữa sợi quang và thành ống, ngăn nước xâm nhập dọc theo cáp, đồng thời bảo vệ sợi quang khỏi rung lắc và va đập.
- Cáp quang Focal 8FO treo thường sử dụng sợi đơn mode chuẩn ITU-T G.652.D, với suy hao khoảng 0,36 dB/km ở 1310 nm và 0,22 dB/km ở 1550 nm, đảm bảo truyền dẫn xa và ổn định.
- Dây treo kim loại: Thường là thép bện 7 sợi (7x1 mm), đóng vai trò chịu lực chính khi cáp được treo trên cột, giúp giảm lực kéo lên lõi cáp.
- Lớp giáp kim loại: Là băng thép gợn sóng quấn quanh lõi cáp, tăng khả năng chống gặm nhấm (chuột, côn trùng), chống va đập cơ học và tăng độ bền tổng thể.
- Cấu trúc này giúp cáp chịu được lực kéo lớn trong quá trình lắp đặt cũng như vận hành lâu dài, đặc biệt ở những tuyến có khoảng vượt xa, nhiều gió hoặc có nguy cơ bị động vật cắn phá.
- Đồng thời, phần tử chịu lực trung tâm (có thể là FRP hoặc kim loại) giúp ổn định lõi cáp, ngăn lực kéo tác động trực tiếp lên sợi quang.
- Lớp vỏ ngoài của cáp quang treo 8 sợi có kim loại Focal thường làm bằng nhựa PE hoặc HDPE màu đen, có khả năng chống tia UV, chống lão hóa, chịu nhiệt và kháng hóa chất ngoài môi trường.
- Vỏ ngoài được thiết kế chịu được va đập, mài mòn cơ học và tác động của mưa, nắng, bụi bẩn, giúp kéo dài tuổi thọ cáp trong môi trường ngoài trời khắc nghiệt.
-
Tính năng nổi bật của Cáp quang treo 8 sợi có kim loại Focal
- Nhờ dây treo thép bện 7 sợi và lớp giáp băng thép gợn sóng, cáp có thể chịu được lực kéo hàng nghìn Newton trong quá trình lắp đặt, hạn chế đứt gãy khi căng cáp qua các khoảng vượt lớn.
- Bán kính uốn cong tối thiểu khi lắp đặt thường từ khoảng 20 lần đường kính cáp trở lên, giúp cáp không bị gãy sợi quang khi uốn cong đúng quy chuẩn.
- Cáp quang treo 8 sợi có kim loại Focal sử dụng sợi quang đơn mode chuẩn ITU-T G.652.D, đảm bảo suy hao thấp, thường khoảng 0,36 dB/km ở bước sóng 1310 nm và 0,22 dB/km ở 1550 nm.
- Nhờ đó, tín hiệu có thể truyền đi xa hàng chục kilomet mà vẫn đảm bảo chất lượng, phù hợp với các tuyến backbone, tuyến kết nối liên khu hoặc đường trục nhỏ.
- Ngoài suy hao thấp, cáp còn có khả năng chống nhiễu điện từ tốt do sợi quang truyền tín hiệu bằng ánh sáng, không bị ảnh hưởng bởi từ trường, sét hoặc nhiễu điện như cáp đồng.
- Bên trong lõi cáp, dầu jelly và băng chống thấm được sử dụng để ngăn nước thâm nhập dọc theo cáp, hạn chế hư hỏng sợi quang do ẩm, nước mưa hoặc ngưng tụ.
- Khi có tổn thương nhỏ ở vỏ cáp, lớp jelly giúp hạn chế nước lan sâu vào bên trong, giữ ổn định chỉ số khúc xạ và đặc tính truyền dẫn của sợi quang.
- Đối với môi trường có nhiều chuột hoặc động vật gặm nhấm, lớp giáp băng thép gợn sóng của loại cáp có kim loại chống gặm nhấm (DB) giúp bảo vệ cáp tốt hơn so với loại không giáp (DU).
- Cáp quang treo 8 sợi có kim loại Focal được thiết kế để hoạt động trong dải nhiệt độ rộng, thường từ khoảng -20 °C đến +70 °C (tùy cấu trúc và tiêu chuẩn cụ thể), giúp cáp thích ứng với điều kiện khí hậu khắc nghiệt.
- Lớp vỏ HDPE chống tia UV giúp cáp ít bị lão hóa, nứt vỡ khi phơi nắng trong thời gian dài, phù hợp cho lắp đặt trên cột ngoài trời nhiều năm.
- Tuổi thọ cáp quang loại này thường lên đến hàng chục năm nếu thi công và bảo dưỡng đúng kỹ thuật, giúp tiết kiệm chi phí nâng cấp thay thế về lâu dài.
- Nhờ thiết kế hình số 8 với dây treo kim loại riêng, Cáp quang treo 8 sợi có kim loại Focal dễ dàng lắp đặt trên các đầu cột bằng bộ kẹp treo, kẹp néo tiêu chuẩn, không cần thêm dây cáp chịu lực riêng.

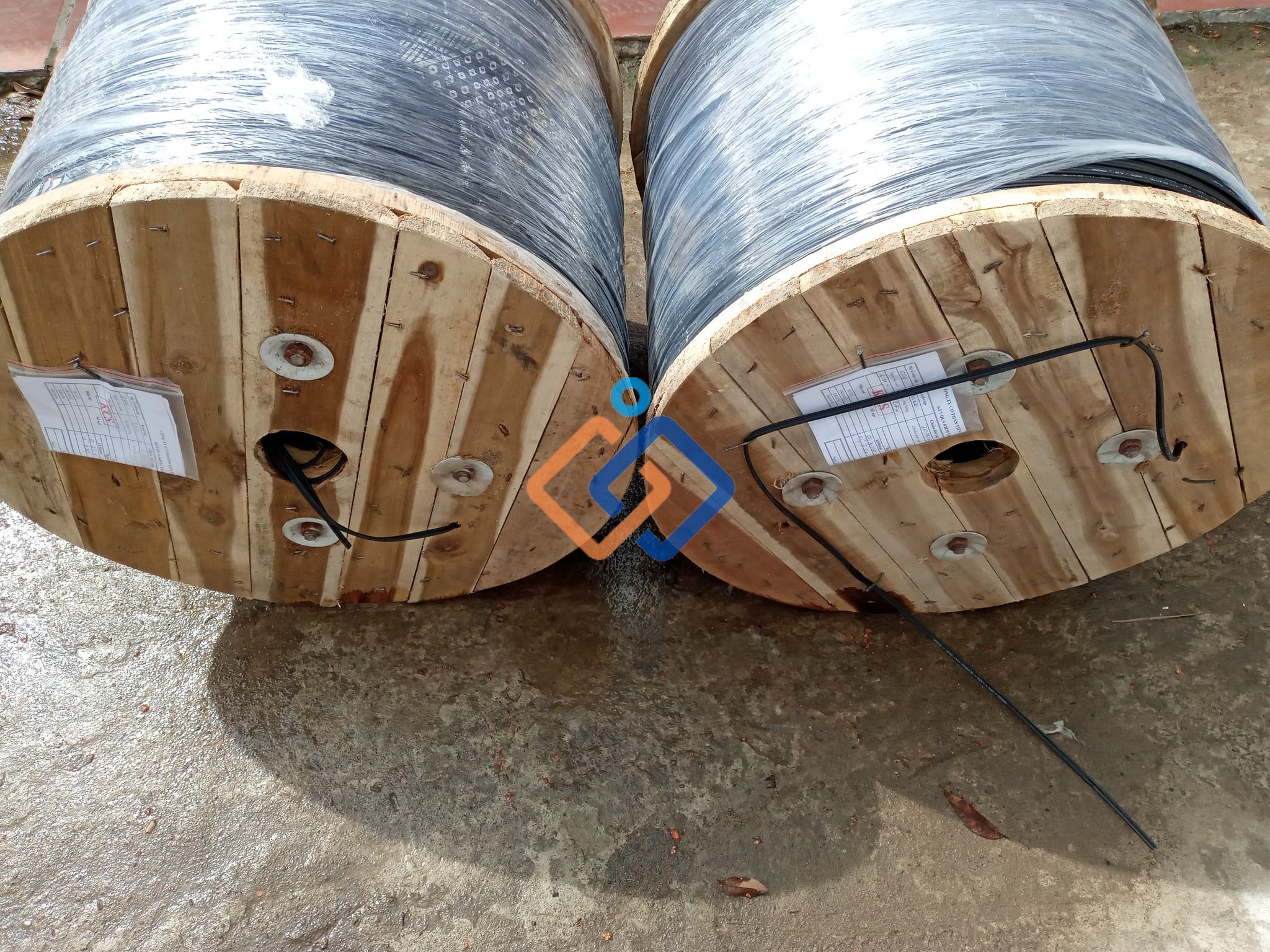

- Cáp có thể đóng gói theo cuộn (bobin gỗ) với chiều dài từ 3000–5000 m hoặc theo yêu cầu, tạo thuận tiện cho việc thi công các tuyến dài, hạn chế điểm nối quang trung gian
-
Thông số kỹ thuật của Cáp quang treo 8 sợi có kim loại Focal
- Loại sợi: Singlemode (đơn mode), thường theo chuẩn ITU-T G.652.D.
- Đường kính lõi: khoảng 9 µm; đường kính vỏ: 125 µm (SMF).
- Bước sóng hoạt động: 1310 nm và 1550 nm.
- Suy hao điển hình: ≤ 0,36 dB/km @ 1310 nm. ≤ 0,22 dB/km @ 1550 nm.
- Cấu trúc: Cáp treo hình số 8 (FE) có dây treo kim loại.
- Dây treo: Thép bện 7 sợi (7x1 mm hoặc tương đương).
- Phần tử chịu lực trung tâm: FRP hoặc thép (tùy loại).
- Ống đệm: Ống đệm lỏng chứa sợi quang, bện SZ.
- Lớp chống thấm: Dầu jelly, băng chống thấm.
- Lớp giáp kim loại: Băng thép gợn sóng đối với loại có kim loại chống gặm nhấm.
- Vỏ bảo vệ ngoài: Nhựa PE/HDPE màu đen, chống tia UV.
- Lực kéo tối đa khi lắp đặt: có thể từ 2000–3500 N
- Lực kéo cho phép khi vận hành: khoảng 1000–2000 N.
- Lực nén: khoảng 4000 N/10 cm (tham khảo một số model 8FO treo).
- Bán kính uốn cong nhỏ nhất: Khi lắp đặt: ≥ 20 lần đường kính cáp. Sau lắp đặt: ≥ 15–20 lần đường kính cáp.
- Dải nhiệt độ hoạt động: khoảng -20 °C đến +70 °C (tùy tiêu chuẩn cáp 8FO).
- Đóng gói: Cuộn (bobin gỗ).
- Chiều dài mỗi cuộn: khoảng 3000–5000 m hoặc theo yêu cầu đơn hàng.
-
