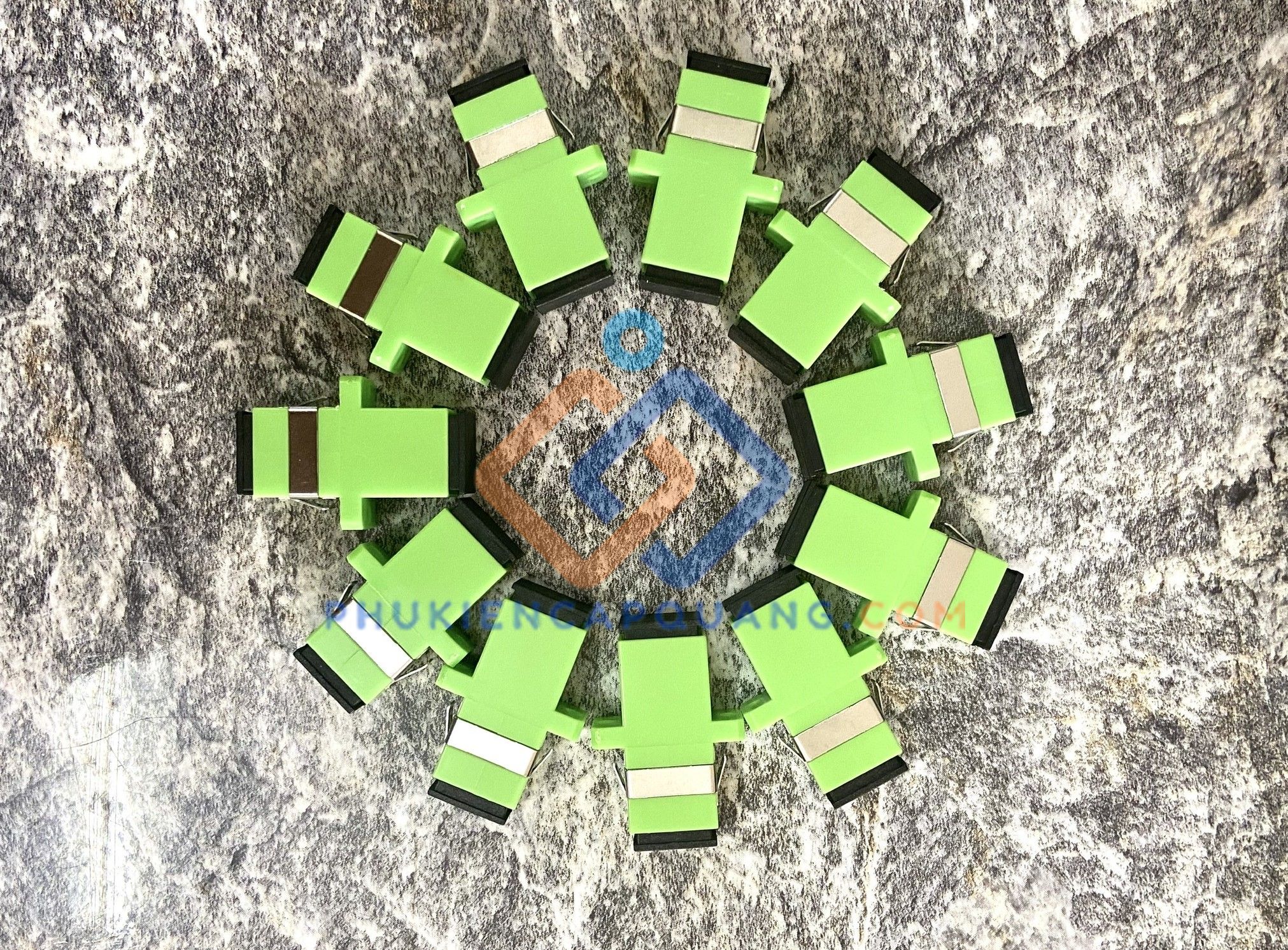

Tìm Hiểu Đầu Nối Quang Adapter SC/APC
- Đầu nối quang Adapter SC/APC (hay còn gọi là Fiber Optic Adapter SC/APC) là một thiết bị thụ động dùng để kết nối hai đầu dây cáp quang lại với nhau, đảm bảo tín hiệu quang học được truyền dẫn liên tục và ổn định với suy hao thấp.
- Đầu nối quang Adapter SC/APC với đầu SC Là loại đầu nối vuông, được sử dụng nhiều trong các dự án viễn thông vừa và nhỏ, SC sử dụng cơ chế cắm-rút đơn giản theo kiểu push-pull.
- Adapter SC/APC với chuẩn APC Là kiểu mài đầu ferrule theo góc nghiêng 8 độ, giúp phản xạ ngược (back reflection) giảm hơn so với kiểu UPC
-
Cấu Tạo Của Đầu Nối Quang Adapter SC/APC
- Thân Adapter: Thân adapter thường được làm từ nhựa kỹ thuật cao cấp. Có chức năng cố định toàn bộ cơ cấu bên trong giúp chịu được va đập cơ học, cách nhiệt, cách điện tốt. Thân adapter SC/APC có dạng hình chữ nhật vuông vắn, hai đầu có miệng cắm để nhận đầu connector SC từ hai phía.
- Sleeve (Ống Định Vị – Ceramic/Zirconia Sleeve): Sleeve là một ống hình trụ rỗng ở giữa, được làm từ gốm Zirconia (ZrO₂). Phốt pho đồng. Ceramic tiêu chuẩn. Sleeve có nhiệm vụ căn chỉnh chính xác hai đầu ferrule của hai dây pigtail/patchcord khi cắm vào từ hai phía, đảm bảo lõi quang (core) của hai sợi cáp thẳng hàng với nhau.
- Cơ Cấu Khóa (Locking Mechanism): Adapter SC sử dụng cơ chế snap-in (chốt lò xo). Khi cắm connector SC vào, một chốt đàn hồi sẽ tự động khóa đầu connector lại.
- Mặt Bích Gắn Kết (Mounting Flange): Phần mặt bích giúp adapter được gắn chắc chắn lên cổng của Hộp phối quang ODF và các thiết bị khác như Bộ chia mạng Switch, Bộ chuyển đổi quang điện Media Converter.. Mặt bích có rãnh snap-in tiêu chuẩn.
- Vòng Bảo Vệ Bụi (Dust Cap): Adapter SC/APC thường đi kèm nắp bảo vệ bụi bằng nhựa cho cả hai đầu giúp chống bụi bẩn xâm nhập.
-
Thông số kỹ thuật của Adapter SC/APC
- Tên sản phẩm: Adapter SC/APC
- Mã sản phẩm: adapter-sc-apc
- Thương hiệu: 3A Telecom
- Insertion Loss (IL) – Suy hao tín hiệu ≤ 0.2 dB (typ) / ≤ 0.3 dB (max) Đo tại bước sóng 1310/1550 nm
- Return Loss (RL) – Phản xạ ngược ≥ 65 dB Đặc trưng của APC
- Repeatability – Độ lặp lại ≤ 0.1 dB Sau 500 lần cắm rút
- Số lần cắm rút tối đa ≥ 1.000 lần Tuổi thọ cơ học
- Loại connector tương thích: SC/APC
- Đường kính ferrule: 2.5 mm
- Loại sleeve: Zirconia Ceramic / Bronze
- Kiểu lắp đặt: Simplex / Duplex
- Màu sắc nhận dạng: Xanh lá (Green)
- Vật liệu thân: Polymer cao cấp
- Kích thước: (Simplex) 34 × 11 × 10 mm
- Nhiệt độ hoạt động: -40°C đến +85°C
- Nhiệt độ bảo quản: -40°C đến +85°C
- Độ ẩm: 0% – 95% (không ngưng tụ)
- Độ bền kéo: (Tensile Strength) ≥ 50 N
- Khả năng chịu rung: Theo IEC 61300-2-1
- Chuẩn Chứng Nhận Quốc Tế
- Adapter SC/APC chính hãng phải đáp ứng các tiêu chuẩn:
- IEC 61754-4: Tiêu chuẩn quốc tế về giao diện đầu nối sợi quang loại SC
- TIA-604-3 (FOCIS-3): Tiêu chuẩn Mỹ cho đầu nối SC
- Telcordia GR-326: Tiêu chuẩn độ tin cậy cho đầu nối quang
- RoHS Compliant: Không chứa chất độc hại
-
