Dây cáp quang treo 4 sợi singlemode

Dây cáp quang treo 4 sợi singlemode

Dây cáp quang treo 4 sợi singlemode là một trong các loại cáp được nhìn thấy nhiều nhất trong thực tế các loại cáp quang vì giá thành và ưu điểm của nó.

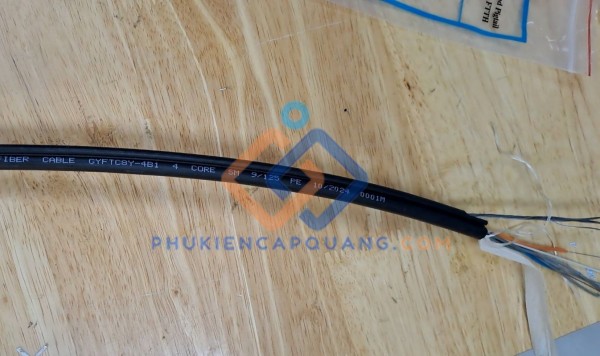

Dây cáp quang treo 4 sợi singlemode thuê bao 4 sợi được treo bằng dây thép bện chịu lực
Được thiết kế để chịu sức căng thích hợp, đặc tính uốn cong ổn định khi thi công.
Cáp có đặc tính môi trường và cơ học hoàn hảo chịu được tác động khi thi công và thay đổi của môi trường.
Cáp quang sợi thường đi kèm với măng xông 4 core, hộp phối quang ODF 4 Core

Thông số kỹ thuật

Dây cáp quang treo 4 sợi singlemode
Số sợi: 04 sợi quang Single Mode (SMF)
Bước sóng hoạt động của sợi quang: 1310nm và 1550nm
Phần tử chịu lực phi kim loại trung tâm
Ống đệm chứa và bảo vệ sợi quang làm theo công nghệ ống đệm lỏng
Ống đệm có chứa sợi quang được bện theo phương pháp SZ chung quang phần tử chịu lực trung tâm (bện 2 lớp)
Các khoảng trống giữa sợi và bề mặt trong của lòng ống đệm được điền đầy bằng một hợp chất đặc biệt chống sự thâm nhập của nước
Dây treo cáp bằng thép bện 7x1mm
Lớp nhựa PolyEthylene bảo vệ ngoài
Được sử dụng như cáp treo hình số 8 (FE)
Cáp sợi quang loại treo hình số 8 cấu trúc được thiết kế nhằm đáp ứng một cách tốt nhất các yêu cầu kỹ thuật của tiêu chuẩn ITU-T G.652, các chỉ tiêu của IEC, EIA và tiêu chuẩn ngành TCN68-160 1996
Số sợi: 04 sợi quang Single Mode
Đường kính cáp: 11.3 x 21.3 mm
Trọng lượng cáp: 176 kg/km
Bán kính uốn cong nhỏ nhất: Khi lắp đặt là 300mm và sau khi lắp đặt là 250mm
Sức bền kéo: Khi lắp đặt là 3500N và sau khi lắp đặt là 2000N
Sức bền nén (độ suy hao tăng đàn hồi): 4000N/10cm
Sức chịu va đập (E=10Nm, r =150mm) - (Độ suy hao được trả về như ban đầu): 30 lần va đập
Khoảng nhiệt độ làm việc: -30 đến +70 độ C
Khoảng nhiệt độ khi lắp đặt: -5 đến +50 độ C
