Tìm hiểu Dây nhảy quang LC/APC-SC/APC

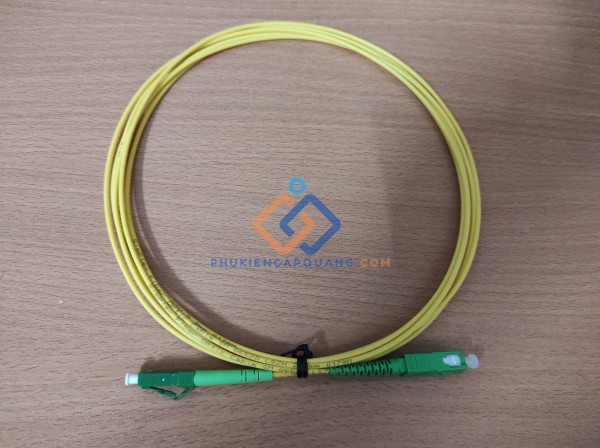

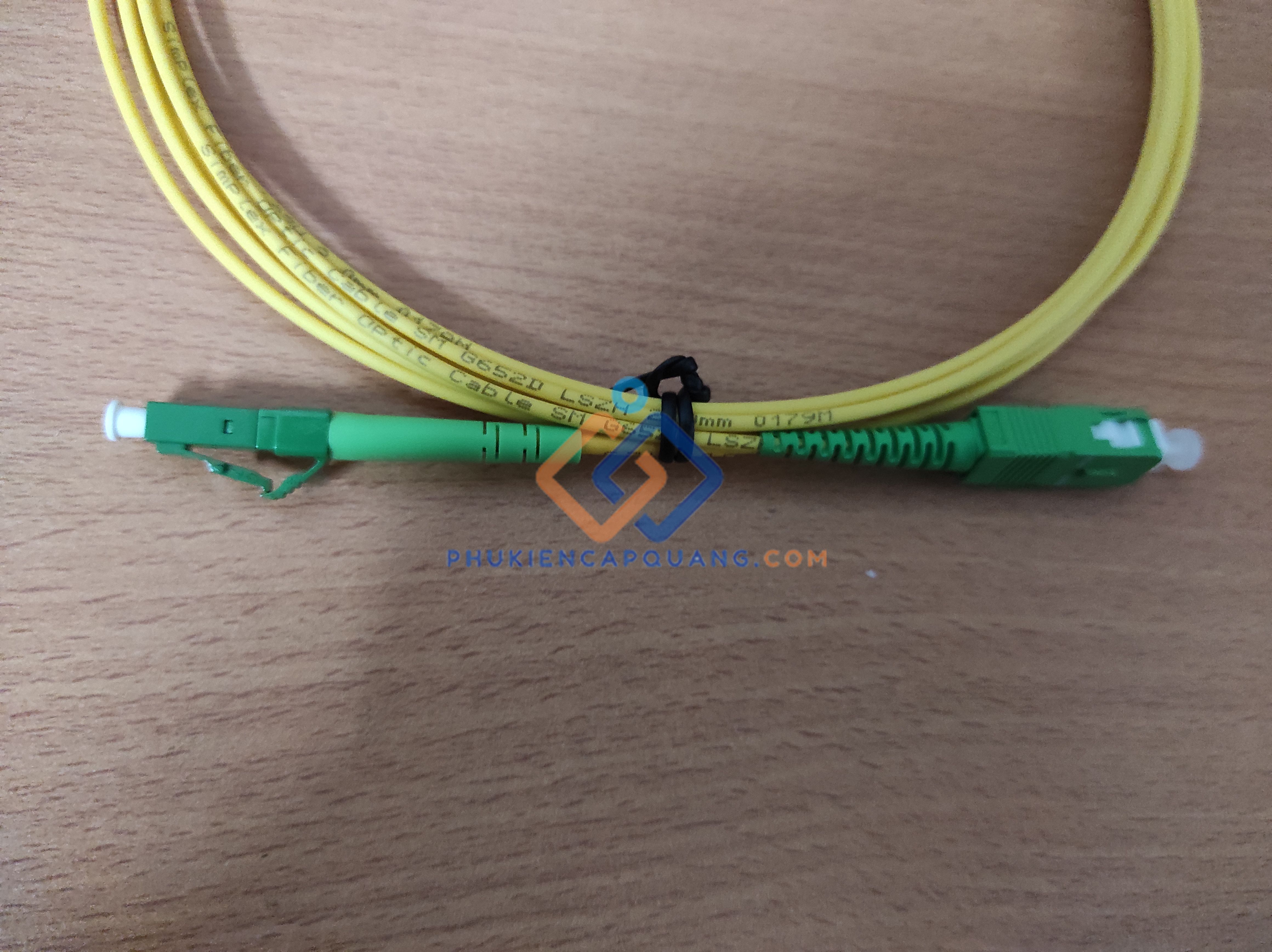

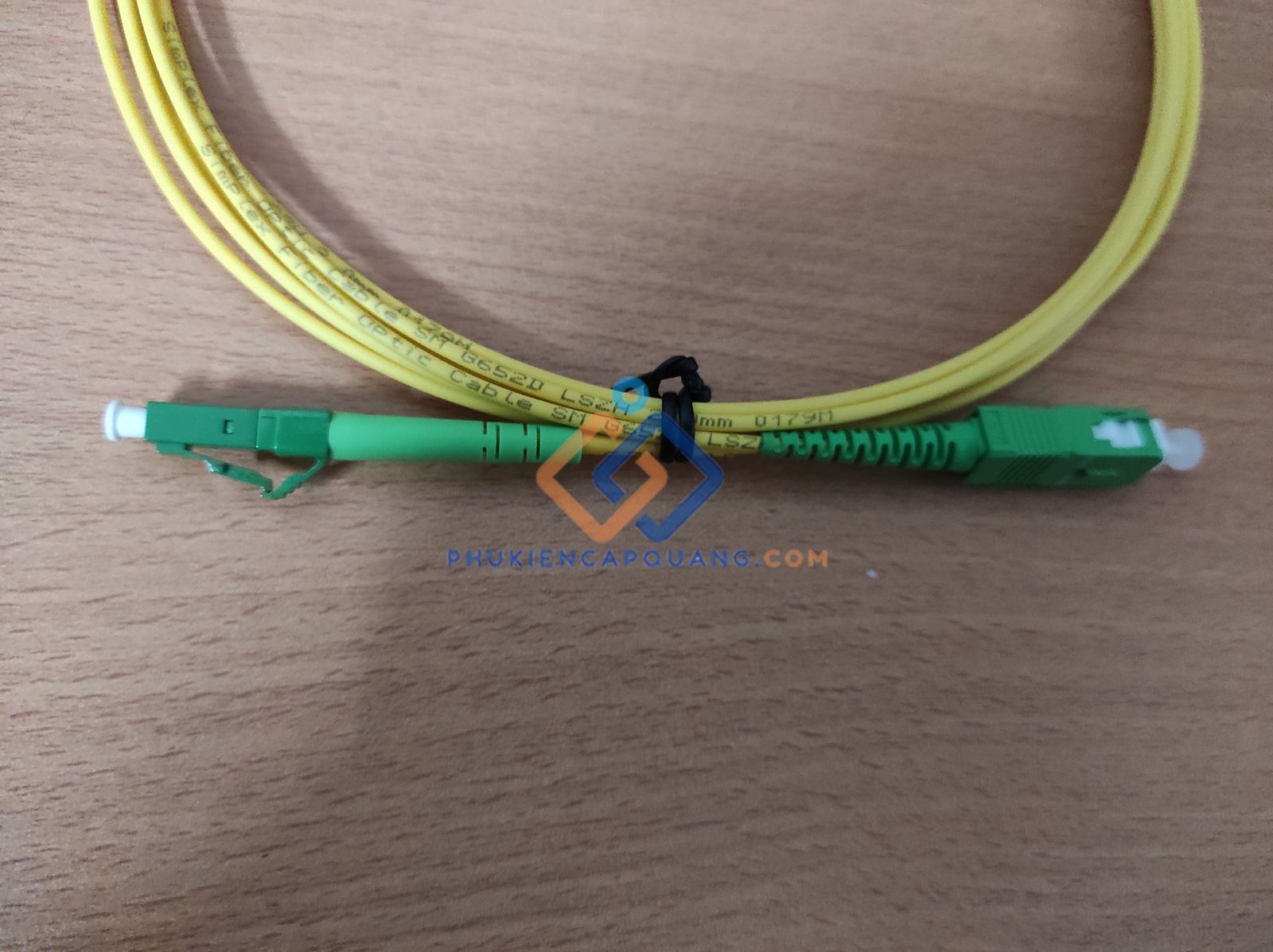

- Dây nhảy quang LC/APC-SC/APC là một loại cáp quang singlemode được thiết kế và làm bằng chất liệu nhựa LSZH cao cấp, có màu vàng tươi đặc trưng của dây singlemode và đặc biệt với hai đầu nối khác nhau: đầu LC/APC và đầu SC/APC được mài nhẵn và sạch bóng bên trong giúp giảm suy hao tối đa IL <= 0,3dB, RL <= -55dB.
- Dây nhảy quang LC/APC-SC/APC được làm tùy theo kích thước của Khách hàng, chiều dài cơ bản của Viễn thông 3A sản xuất thường sẽ có chiều dài 1m, 1.5m, 2m, 3m, 5m, 10m. Quý khác có nhu cầu đặt hàng theo kích thước xin liên hệ đến HOTLINE: 0983.699.563
-
Đặc điểm nổi bật của chuẩn APC
- Chuẩn APC (Angled Physical Contact) là điểm khác biệt quan trọng nhất của dây nhảy quang LC/APC-SC/APC so với các loại dây nhảy quang thông thường. Đầu điểm tiếp xúc của chuẩn APC có hình vát nghiêng, được sản xuất trên công nghệ GPON tiên tiến, mang lại khả năng tiếp xúc tốt hơn đáng kể so với đầu UPC truyền thống.
- Điều này giúp dây nhảy quang LC/APC-SC/APC có độ suy hao phản xạ vượt trội, đạt mức >60 dB, cao hơn nhiều so với chuẩn UPC (>50 dB) và PC (>45 dB). Chính vì vậy, sản phẩm này được ưa chuộng trong các ứng dụng yêu cầu chất lượng tín hiệu cao và khoảng cách truyền xa.
-
Chiều dài hay dùng của Dây nhảy quang LC/APC-SC/APC
- Việc lựa chọn chiều dài phù hợp cho dây nhảy quang LC/APC-SC/APC là yếu tố quan trọng quyết định hiệu quả và tính kinh tế của hệ thống mạng. Trên thực tế, có bốn chiều dài được sử dụng phổ biến nhất: 1m, 2m, 3m và 5m, mỗi loại phục vụ cho những mục đích cụ thể.
-
Dây nhảy quang LC/APC-SC/APC dài 1m
- Dây nhảy quang LC/APC-SC/APC 1m là lựa chọn tối ưu cho các kết nối ngắn trong tủ rack, giữa các thiết bị mạng đặt gần nhau hoặc trong các hệ thống compact. Chiều dài 1m giúp tiết kiệm không gian, giảm độ rối cáp và đảm bảo tính thẩm mỹ cho hệ thống.
- Loại dây dài 1m đặc biệt phù hợp cho:
- Kết nối giữa Hộp phối quang ODF và Bộ chia mạng switch trong cùng một tủ rack
- Liên kết các module quang trong hệ thống nhỏ
- Ứng dụng trong các trung tâm dữ liệu có mật độ thiết bị cao
-
Dây nhảy quang LC/APC-SC/APC dài 2m
- Với chiều dài 2m, dây nhảy quang LC/APC-SC/APC mang lại sự linh hoạt cao hơn trong việc bố trí và kết nối thiết bị. Đây là chiều dài "vàng" được nhiều kỹ sư mạng ưa chuộng vì cân bằng tốt giữa tính linh hoạt và tính gọn gàng.
- Ứng dụng chính của dây dài 2m:
- Kết nối giữa các tủ rack đặt cạnh nhau
- Liên kết thiết bị trong phòng server nhỏ và vừa
- Sử dụng trong các hệ thống FTTH tại nhà khách hàng
-
Dây nhảy quang LC/APC-SC/APC dài 3m
- Dây nhảy quang LC/APC-SC/APC 3m là chiều dài tiêu chuẩn được sử dụng rộng rãi nhất trong ngành viễn thông. Chiều dài này cung cấp đủ không gian cho việc bố trí linh hoạt mà vẫn đảm bảo tính gọn gàng của hệ thống.
- Các ứng dụng phổ biến:
- Kết nối trong các trung tâm dữ liệu quy mô vừa
- Liên kết giữa ODF và các thiết bị truyền dẫn
- Ứng dụng trong hệ thống CATV và FTTx
-
Dây nhảy quang LC/APC-SC/APC dài 5m
- Đối với những ứng dụng yêu cầu khoảng cách kết nối lớn hơn, dây nhảy quang LC/APC-SC/APC 5m là lựa chọn lý tưởng. Chiều dài này phù hợp cho các kết nối giữa các khu vực khác nhau trong cùng một tòa nhà hoặc giữa các tủ thiết bị đặt xa nhau.
- Ứng dụng chủ yếu:
- Kết nối giữa các tầng trong tòa nhà
- Liên kết thiết bị trong các trung tâm dữ liệu lớn
- Sử dụng trong hệ thống mạng doanh nghiệp
- Tùy chỉnh chiều dài theo yêu cầu
- Ngoài các chiều dài tiêu chuẩn, dây nhảy quang LC/APC-SC/APC có thể được sản xuất theo yêu cầu cụ thể của khách hàng với chiều dài từ vài mét đến hàng chục mét, thậm chí lên đến 1000m cho các ứng dụng đặc biệt. Điều này đảm bảo mọi nhu cầu kết nối đều được đáp ứng một cách tối ưu nhất.
-
Cấu trúc lõi sợi quang
- Bên trong của dây nhảy quang singlemode LC/APC-SC/APC là lõi sợi quang siêu nhỏ với đường kính chỉ 9 micron, được làm từ thủy tinh siêu tinh khiết. Lõi này được bao bọc bởi lớp cladding có đường kính 125 micron, tạo nên cấu trúc 9/125μm đặc trưng của sợi quang singlemode.
- Cấu trúc đặc biệt này cho phép ánh sáng truyền theo một đường duy nhất (single mode), loại bỏ hoàn toàn hiện tượng tán sắc modal - nguyên nhân chính gây giảm chất lượng tín hiệu trong các hệ thống multimode. Nhờ đó, dây nhảy quang LC/APC-SC/APC có thể duy trì chất lượng tín hiệu ổn định trên khoảng cách rất xa.
- Lớp vỏ bảo vệ PVC/LSZH
- Bên ngoài lõi sợi quang là lớp vỏ bảo vệ được làm từ vật liệu PVC (OFNR-rated) hoặc LSZH chất lượng cao. Lớp vỏ này có đường kính 3.0mm, đảm bảo độ bền cơ học và khả năng chống cháy theo tiêu chuẩn UL94V-O.
- Đặc biệt, lớp vỏ có màu vàng đặc trưng - đây là quy chuẩn quốc tế để nhận biết dây nhảy quang singlemode. Màu vàng này không chỉ có tác dụng nhận biết mà còn giúp bảo vệ sợi quang khỏi tác động của ánh sáng UV và các yếu tố môi trường.
- Đầu nối LC/APC - Công nghệ tiên tiến

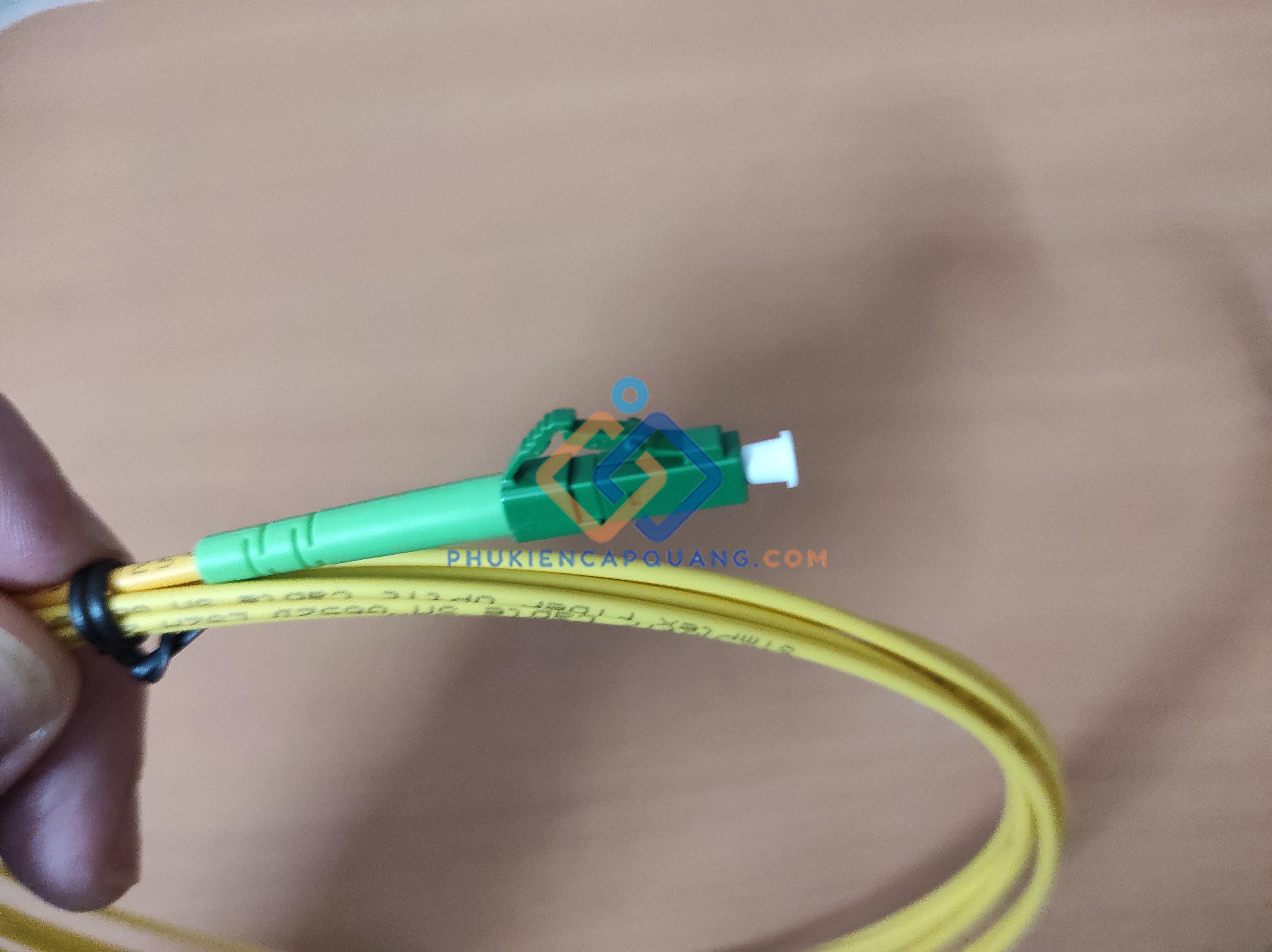

- Đầu nối LC/APC là một trong những điểm nổi bật nhất của sản phẩm. LC (Lucent Connector) là loại đầu nối compact, có kích thước nhỏ gọn nhưng đảm bảo độ chính xác cao trong việc căn chỉnh sợi quang.
- Chuẩn APC (Angled Physical Contact) có đầu tiếp xúc được mài nghiêng 8 độ, giúp giảm thiểu tối đa hiện tượng phản xạ ngược. Điều này đặc biệt quan trọng trong các hệ thống GPON và FTTx, nơi mà chất lượng tín hiệu là yếu tố quyết định.
- Đầu nối SC/APC - Độ tin cậy cao
- Đầu nối SC/APC (Subscriber Connector/Angled Physical Contact) là loại đầu nối push-pull truyền thống, được biết đến với độ tin cậy và tuổi thọ cao. Thiết kế push-pull giúp việc kết nối và ngắt kết nối trở nên dễ dàng và an toàn.
- Tương tự như đầu LC/APC, đầu SC/APC cũng có đầu tiếp xúc được mài nghiêng, đảm bảo độ suy hao phản xạ đạt mức >60dB - vượt xa các tiêu chuẩn quốc tế. Đầu nối SC/APC thường có màu xanh lá cây để phân biệt với chuẩn UPC.
-
Ứng dụng chủ yếu của Dây nhảy quang LC/APC-SC/APC dài 1m, 2m, 3m, 5m
-
Dây nhảy quang LC/APC-SC/APC với các chiều dài 1m, 2m, 3m, và 5m đang được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ các hệ thống viễn thông quy mô lớn đến các mạng doanh nghiệp và gia đình. Hãy cùng khám phá chi tiết các ứng dụng cụ thể của từng chiều dài.
-
Hệ thống FTTH và FTTx
- Trong các hệ thống Fiber To The Home (FTTH) và Fiber To The x (FTTx), dây nhảy quang LC/APC-SC/APC đóng vai trò quan trọng như cầu nối cuối cùng đến người dùng. Các chiều dài khác nhau được sử dụng tùy theo vị trí lắp đặt:
- Dây 1m: Sử dụng trong các hộp phối quang (ODF) compact tại tòa nhà
- Dây 2m: Kết nối từ hộp phối quang đến modem quang tại nhà khách hàng
- Dây 3m: Liên kết trong các tủ phối quang tại tầng hầm hoặc khu vực kỹ thuật
- Dây 5m: Kết nối giữa các tầng trong tòa nhà cao tầng
-
Hệ thống mạng GPON
- Gigabit Passive Optical Network (GPON) là công nghệ tiên tiến yêu cầu độ chính xác cao trong kết nối. Dây nhảy quang LC/APC-SC/APC với chuẩn APC đặc biệt phù hợp cho các ứng dụng GPON nhờ khả năng giảm thiểu phản xạ ngược.
- Trong hệ thống GPON, các chiều dài được sử dụng như sau:
- 1m-2m: Kết nối trong OLT (Optical Line Terminal)
- 3m: Liên kết giữa splitter và ONU (Optical Network Unit)
- 5m: Kết nối backbone trong trung tâm dữ liệu
-
Trung tâm dữ liệu (Data Center)
- Các trung tâm dữ liệu hiện đại đòi hỏi mật độ kết nối cao và hiệu suất tối ưu. Dây nhảy quang LC/APC-SC/APC với đầu nối LC nhỏ gọn đặc biệt phù hợp cho môi trường này.
-
Ứng dụng cụ thể:
- Dây 1m: Kết nối trong cùng một rack server
- Dây 2m: Liên kết giữa các rack gần nhau
- Dây 3m: Kết nối cross-connect trong data center
- Dây 5m: Backbone connection giữa các khu vực khác nhau
-
Hệ thống CATV (Cable Television)
- Trong ngành truyền hình cáp, dây nhảy quang LC/APC-SC/APC được sử dụng để truyền tải tín hiệu video chất lượng cao với độ suy hao tối thiểu. Chuẩn APC đặc biệt quan trọng để đảm bảo chất lượng hình ảnh không bị nhiễu.
-
Thông số kỹ thuật quang học chính
- Độ suy giảm tín hiệu (Insertion Loss) là thông số quan trọng nhất quyết định chất lượng truyền tải. Dây nhảy quang LC/APC-SC/APC có độ suy giảm tín hiệu chỉ ≤0.2dB, thấp hơn đáng kể so với tiêu chuẩn quốc tế (<0.3dB). Con số này đảm bảo tín hiệu được truyền tải với chất lượng cao nhất.
- Độ suy hao phản xạ (Return Loss) của chuẩn APC đạt mức >60dB, vượt xa so với chuẩn UPC (>50dB) và PC (>45dB). Điều này có nghĩa là lượng ánh sáng phản xạ ngược về nguồn được giảm thiểu tối đa, đảm bảo chất lượng tín hiệu ổn định.
- Đặc tính sợi quang
- Dây nhảy quang LC/APC-SC/APC sử dụng sợi quang singlemode chuẩn 9/125μm với các đặc tính sau:
- Đường kính lõi: 9 micron (±0.5 micron)
- Đường kính cladding: 125 micron (±1 micron)
- Bước sóng hoạt động: 1310nm và 1550nm
- Độ suy hao sợi: ≤1.0dB/km tại 1310nm, ≤0.4dB/km tại 1550nm
- Thông số cơ học
-
Sản phẩm được thiết kế để chịu được các điều kiện làm việc khắc nghiệt:
- Lực căng tối đa: 90-100N trong thời gian ngắn, 20N trong thời gian dài. Điều này đảm bảo dây có thể chịu được lực kéo trong quá trình lắp đặt mà không bị hỏng.
- Lực nghiền nát: 550N/cm, bảo vệ sợi quang khỏi các tác động cơ học từ bên ngoài.
- Bán kính uốn cong tối thiểu: 3cm trong điều kiện tĩnh, 6cm trong điều kiện động. Thông số này cho phép dây được uốn cong linh hoạt mà không ảnh hưởng đến chất lượng tín hiệu.
- Đặc tính môi trường
- Nhiệt độ hoạt động: -40°C đến +75°C, đảm bảo sản phẩm có thể hoạt động ổn định trong mọi điều kiện khí hậu.
- Nhiệt độ bảo quản: -40°C đến +85°C, cho phép lưu trữ lâu dài mà không ảnh hưởng đến chất lượng.
- Độ ẩm tương đối: 5% - 95% (không ngưng tụ), phù hợp với hầu hết các môi trường lắp đặt.
- Thông số kết nối
- Số lần kết nối tối đa: 1000 lần, đảm bảo độ bền lâu dài và tiết kiệm chi phí bảo trì.
- Thời gian kiểm tra độ bền: Tối thiểu 5 giờ với tải trọng 100N, kết quả độ suy hao <0.5dB.
- Cấu trúc vật lý
- Đường kính cáp: 3.0mm, cân bằng giữa độ bền và tính linh hoạt.
- Vật liệu vỏ: PVC (OFNR-rated) hoặc LSZH, đảm bảo tính chống cháy theo tiêu chuẩn UL94V-O.
- Màu sắc: Vỏ cáp màu vàng (singlemode), đầu nối APC màu xanh lá cây.
- Tiêu chuẩn tuân thủ
- Dây nhảy quang LC/APC-SC/APC được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt:
- JSC (Japanese Standards Committee)
- IEC (International Electrotechnical Commission)
- Bellcore/Telcordia GR-326
- UL94V-O (chống cháy)
-
