Tìm hiểu đầu nối quang nhanh Fast Connector SC/UPC
-
1. Fast Connector là gì?

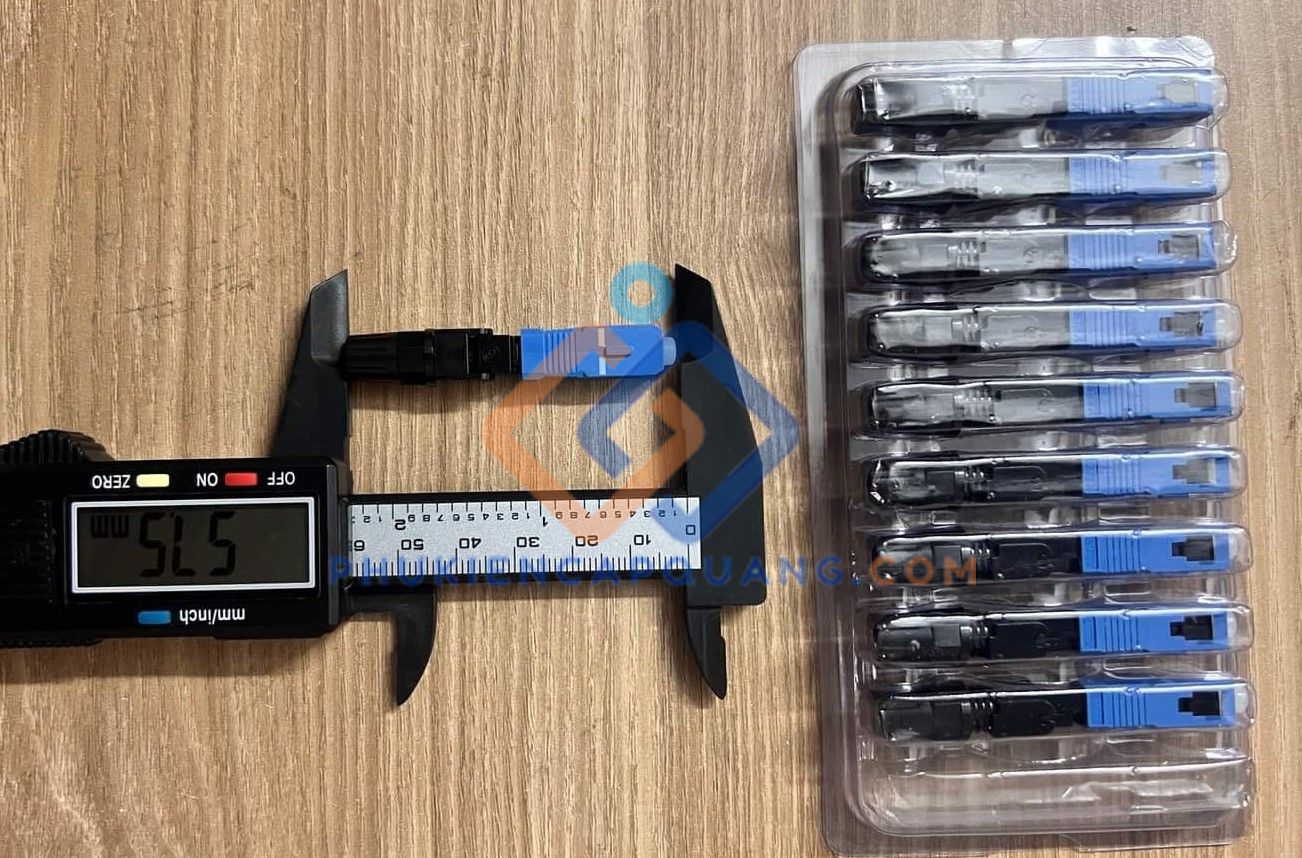

- Fast Connector (hay còn gọi là Đầu nối quang nhanh, Field Assembly Connector) là loại đầu nối cáp quang được thiết kế để kết nối đơn sợi quang một cách đơn giản và nhanh chóng, có kích thước nhỏ gọn với chiều dài dưới 49.5mm, dễ dàng mang theo và vận chuyển. Đầu nối này có thể tái sử dụng hơn 5 lần và thậm chí lên đến 10 lần
- Fast Connector là một cuộc cách mạng thực sự trong ngành viễn thông. Trước đây, để nối một sợi cáp quang, kỹ thuật viên phải dùng máy hàn quang cồng kềnh đắt tiền hoặc keo dán epoxy tốn hàng giờ để có thể xử lý xong việc hàn nối sợi quang.
- Fast Connector ra đời giải quyết triệt để vấn đề này. Đầu nối quang nhanh là loại đầu nối quang được mài sẵn và lắp ráp sẵn tại nhà máy. Kỹ thuật viên chỉ cần các dụng cụ cắt tuốt đơn giản để đấu nối trực tiếp tại công trường. Thời gian thi công rút ngắn từ hàng chục phút xuống chỉ còn chưa đầy 2 phút cho một mối nối sợi quang hoàn chỉnh.
-
2. Chuẩn SC là gì?
- SC là viết tắt của Subscriber Connector (hoặc đôi khi là Standard Connector/Square Connector). Đây là chuẩn kết nối phổ biến trên thế giới hiện nay nhờ cơ chế khóa Push-Pull (Đẩy - Kéo) cực kỳ tiện lợi.
- Hình dáng: Vuông vức, chắc chắn, dễ dàng cầm nắm.
- Cơ chế: Chỉ cần cắm thẳng vào là khóa, rút ra là mở. Không cần xoay vặn cầu kỳ như chuẩn FC (tròn xoáy) đời cũ.
- Ứng dụng: Bạn sẽ thấy đầu SC này ở khắp mọi nơi: trên Modem WiFi nhà mạng (VNPT, Viettel, FPT), trên các thiết bị chuyển đổi quang điện Converter quang, và trong các hộp phối quang ODF.
-
3. Chuẩn mài UPC là gì?
- UPC viết tắt của Ultra Physical Contact. Đây là công nghệ chế tác bề mặt tiếp xúc của sợi quang.

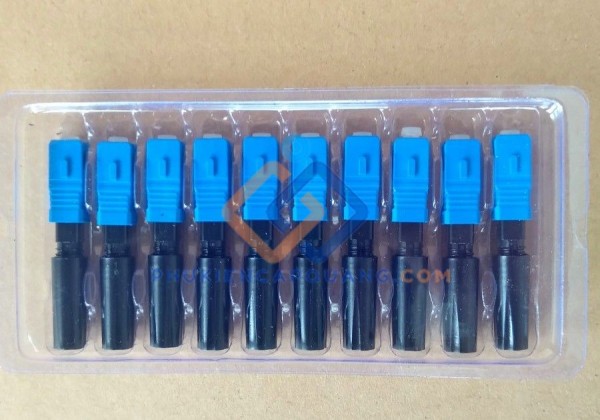

- Đặc điểm nhận dạng: Đầu nối chuẩn UPC luôn có màu XANH DƯƠNG (Blue).
- Kỹ thuật: Bề mặt gốm (ferrule) được mài cong nhẹ. Khi hai đầu nối UPC cắm vào nhau, hai lõi sợi quang sẽ tiếp xúc vật lý trực tiếp tại điểm đỉnh của đường cong. Điều này giúp ánh sáng truyền qua gần như trọn vẹn.
- Phân biệt với APC: Một loại khác bạn hay gặp là APC (màu xanh lá cây), có bề mặt vát nghiêng 8 độ để giảm phản xạ ngược. Tuy nhiên, SC/UPC (xanh dương) vẫn được sử dụng nhiều trong phân khúc mạng LAN và FTTH dân dụng nhờ chi phí hợp lý và độ tương thích cao với các thiết bị mạng hiện có.
-
Cấu tạo của Fast Connector SC/UPC
-
1. Ferrule (Ống gốm dẫn quang)
- Đây là phần quan trong của đầu nối. Ferrule được làm từ gốm Zirconia có độ cứng cực cao.
- Nhiệm vụ: Giữ chặt sợi quang và căn chỉnh nó thẳng hàng tuyệt đối (với sai số tính bằng micromet) với sợi quang của thiết bị nhận.
- Bí mật bên trong: Bên trong Ferrule đã có sẵn một đoạn sợi quang ngắn được nhà máy mài bóng một đầu (đầu tiếp xúc). Đầu còn lại nằm chờ bên trong thân để kết nối với sợi quang bạn đưa vào.
-
2. Khóa quang (Fiber Lock/V-Groove)
- Đây là bộ phận quyết định độ bền cơ học. Bên trong thân Fast Connector có một rãnh hình chữ V (V-groove). Khi bạn gạt lẫy khóa, rãnh V này sẽ kẹp chặt sợi quang lại, đảm bảo nó không bị tuột ra dù có bị kéo căng.
-
3. Gel tản quang (Matching Gel)
- Đây là thành phần không nhìn thấy ra bên ngoài nhưng nó vô cùng quan trọng. Tại điểm nối bên trong (nơi sợi quang của bạn chạm vào sợi quang có sẵn của đầu nối), nhà sản xuất bơm một giọt gel đặc biệt.
- Công dụng: Gel này có chiết suất ánh sáng y hệt sợi thủy tinh. Nó lấp đầy khoảng hở cực nhỏ giữa hai sợi quang, giúp ánh sáng đi qua thông suốt như thể đó là một sợi dây liền mạch, không bị khúc xạ hay phản xạ ngược lại.
-
4. Lò xo đàn hồi (Collar Assembly)
- Bộ phận này nằm sau Ferrule, giúp Ferrule luôn có lực đẩy về phía trước. Khi bạn cắm đầu nối vào thiết bị, lò xo sẽ ép chặt hai bề mặt tiếp xúc vào nhau để đảm bảo tín hiệu truyền tốt nhất.
-
5. Vỏ bảo vệ và Chuôi (Housing & Boot)
- Housing: Làm bằng nhựa chịu lực (thường là PBT), bảo vệ linh kiện bên trong khỏi va đập và bụi bẩn.
- Boot (Chuôi): Phần đuôi cao su thon dài giúp giảm bán kính cong của cáp quang, ngăn ngừa gãy gập sợi quang ngay tại cổ đầu nối khi thi công đi dây.
-
Ứng dụng của Fast Connector SC/UPC
- Hệ thống FTTH (Fiber To The Home): Đây là ứng dụng lớn nhất. 99% các kết nối quang tại nhà dân hiện nay sử dụng Fast Connector SC/UPC để cắm vào Modem WiFi.
- Mạng LAN Quang & Camera giám sát: Với các camera IP lắp xa trung tâm (trên 100m), kỹ thuật viên dùng cáp quang và đầu Fast SC/UPC kết nối vào Converter quang để truyền tín hiệu ổn định.
- Sửa chữa & Ứng cứu thông tin: Khi dây cáp quang bị đứt do chuột cắn hoặc thi công đường bộ, Fast Connector là giải pháp nhanh nhất để khôi phục đường truyền cho khách hàng thay vì phải mang máy hàn đi lại phức tạp.
- Tủ phối quang (ODF): Sử dụng để đấu nối dây nhảy quang hoặc dây pigtail trong các tủ server mật độ cao.
-
Thông số kỹ thuật Đầu nối quang nhanh Fast Connector SC/UPC
- Tên sản phẩm: Fast Connector SC/UPC
- Loại đầu nối SC/UPC Vuông, màu xanh dương.
- Suy hao chèn (Insertion Loss - IL) ≤ 0.3 dB (Max 0.5dB) Lượng tín hiệu bị mất đi khi qua đầu nối. Càng thấp càng tốt. Nếu >0.5dB mạng sẽ yếu.
- Suy hao phản hồi (Return Loss - RL) ≥ 50 dB (đối với UPC) Khả năng chống nhiễu phản xạ ngược. Chỉ số này càng cao (số dương) càng tốt.
- Lực kéo căng (Tensile Strength) > 50 N Chịu được lực kéo khi thi công mà không bị tuột dây.
- Nhiệt độ hoạt động -40°C đến +75°C Đảm bảo hoạt động tốt cả trong tủ lạnh hay ngoài trời nắng gắt mùa hè.
- Khả năng tái sử dụng ≥ 10 lần Nếu bấm lỗi, có thể tháo ra bấm lại được ít nhất 10 lần mà không hỏng khóa.
- Loại cáp phù hợp Cáp bướm 2.0x3.0mm Loại cáp thuê bao dẹt phổ biến nhất tại Việt Nam.
- Tuổi thọ sản phẩm ≥ 10 năm Độ bền của Gel và nhựa trong điều kiện tiêu chuẩn
- Bảo hành: Lỗi 1 đổi 1 khi nhận hàng
-
