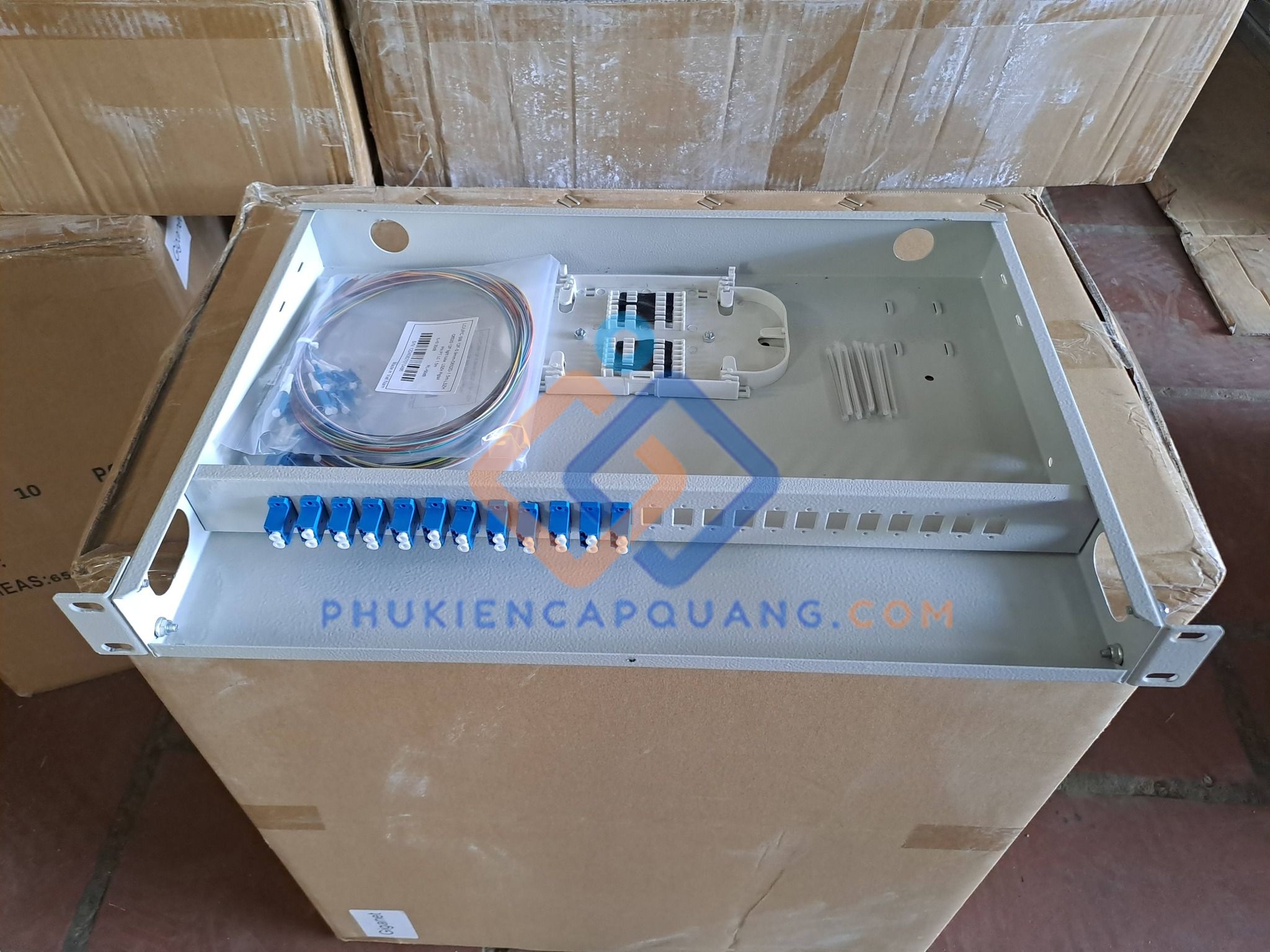

- Hộp phối quang 24Fo lắp rack LC/UPC được thiết kế làm bằng kim loại chuẩn 19'' chuyên được sử dụng để lắp trong tủ rack, được sơn cách điện, ODF 24FO gắn rack chứa tối đa 24 sợi quang được hàn bên trong khay hàn. Với 24 cổng Apdapter LC/UPC, ODF 24FO gắn rack này phù hợp với các hệ thống mạng vừa và lớn.
- Hộp phối quang 24Fo lắp rack LC/UPC được thiết kế để lắp vào tủ rack tiêu chuẩn 19 inch, chiếm 1U hoặc 2U không gian trên rack. ODF 24Fo bắt rack LC/UPC sử dụng đầu nối LC có đường kính ferrule 1.25mm, nhỏ hơn so với SC (2.5mm), cho phép mật độ cổng cao hơn. Kiểu đánh bóng UPC bề mặt đầu ferrule được đánh bóng phẳng với độ chính xác cao, cho phản xạ ngược (return loss) thấp, thường đạt ≥50dB.
-
Đặc Điểm Nổi Bật Của Hộp Phối Quang 24Fo Lắp Rack LC/UPC
- Hộp phối quang 24Fo lắp rack LC/UPC được chế tạo từ vật liệu kim loại là thép mạ kẽm cao cấp, đảm bảo độ bền cơ học cao trong môi trường công nghiệp. Mặt trước thường có bảng màu đen hoặc xám nhạt chuyên nghiệp, với các cổng LC/UPC được bố trí ngăn nắp, dễ nhận biết.
- Kích thước tiêu chuẩn 1U (44.45mm chiều cao) x 19 inch (482.6mm chiều rộng) giúp thiết bị tương thích hoàn toàn với mọi loại tủ rack tiêu chuẩn trên thị trường.
- Một trong những ưu điểm nổi bật nhất của hộp phối quang 24Fo lắp rack LC/UPC là hệ thống quản lý cáp được tích hợp sẵn bên trong với khay cuộn cáp, vòng dẫn cáp giúp uốn cáp đúng bán kính, tránh gãy sợi quang. Móc khóa cáp giúp cố định cáp quang vào vị trí, tránh lỏng lẻo khi rung động. Nhãn dán cổng hỗ trợ việc đánh số và quản lý từng cổng dễ dàng
- Đầu nối LC/UPC: Insertion Loss (Suy hao chèn): ≤0.3dB điển hình, ≤0.5dB tối đa. Return Loss (Phản xạ ngược): ≥50dB cho LC/UPC. Độ bền cơ học: Chịu được ≥1000 lần cắm rút mà không suy giảm chất lượng đáng kể
- Hộp phối quang 24Fo lắp rack LC/UPC tương thích với cả cáp quang single-mode (SM) và multimode (MM), tương thích với mọi hãng sản xuất dây nhảy quang LC/UPC tiêu chuẩn trên thị trường.
-
Thông Số Kỹ Thuật Của Hộp Phối Quang 24Fo Lắp Rack LC/UPC
- Tên sản phẩm: Hộp Phối Quang 24Fo Lắp Rack LC/UPC
- Mã sản phẩm: 24Fo-Rack-LC/UPC
- Số lượng cổng: 24 cổng LC/UPC (12 đôi LC duplex hoặc 24 cổng LC simplex)
- Kích thước: 482.6mm (W) x 44.45mm (H) x 280mm (D) – 1U tiêu chuẩn
- Vật liệu vỏ: Thép lạnh mạ kẽm CR
- Trọng lượng: Khoảng 1.8 – 2.5 kg (tùy model, chưa bao gồm cáp)
- Màu sắc: Đen (RAL 9005) hoặc xám nhạt (RAL 7035)
- Kiểu lắp rack: 19 inch, 1U, tương thích EIA-310
- Số lượng vít lắp rack: 4 vít M6 tiêu chuẩn
- Số khay hàn (splice tray): Tùy model, thường 2-4 khay, mỗi khay chứa 6-12 mối hàn
- Loại đầu nối: LC/UPC (Lucent Connector / Ultra Physical Contact)
- Đường kính ferrule: 1.25mm
- Loại cáp tương thích: Single-mode OS1/OS2, Multimode OM1/OM2/OM3/OM4
- Insertion Loss (Suy hao chèn): ≤0.3dB (điển hình), ≤0.5dB (tối đa)
- Return Loss (Phản xạ ngược): ≥50dB (LC/UPC)
- Độ lệch tâm ferrule (Ferrule concentricity): ≤0.5μm
- Độ bền cơ học: ≥1000 lần cắm rút
- Nhiệt độ hoạt động: -40°C đến +70°C
- Độ ẩm hoạt động: 5% – 95% RH (không ngưng tụ)
- Nhiệt độ bảo quản: -40°C đến +85°C
- Tiêu chuẩn IP: IP20 (lắp trong nhà, tủ rack có mái che)
- IEC 61754-20 (tiêu chuẩn đầu nối LC)
- IEC 61300-2-2 (kiểm tra độ bền cơ học)
- IEC 61300-3-4 (đo suy hao chèn)
- TIA-568-C.3 (tiêu chuẩn cáp quang viễn thông)
- RoHS compliant (không chứa các chất độc hại)
- Phụ Kiện Đi Kèm
- Vít lắp rack M6 x 4 chiếc
- Nắp chắn bụi LC màu xanh (UPC) x 24 chiếc
- Nhãn dán đánh số cổng
- Vòng kẹp cáp (Cable tie) x 10 chiếc
-
Ứng Dụng Của Hộp Phối Quang 24Fo Lắp Rack LC/UPC
- Tổ chức các kết nối giữa máy chủ, switch và router một cách ngăn nắp
- Tầng phân phối (distribution layer) và tầng lõi (core layer)
- Các tầng và khu vực khác nhau trong tòa nhà
- Thiết bị tích cực (switch, router) và hạ tầng cáp thụ động
- Trong mạng viễn thông của các nhà cung cấp dịch vụ (ISP, telecom operators)
- Trạm tổng đài (Central Office – CO): Điểm kết nối giữa mạng đường trục (backbone) và mạng phân phối đến khách hàng
- Điểm phân phối quang (Optical Distribution Point – ODP): Nơi phân chia tín hiệu quang đến nhiều khu vực khác nhau
- Trạm khuếch đại quang: Nơi tín hiệu quang được tái tạo và khuếch đại trước khi tiếp tục hành trình
- Các hệ thống camera giám sát quy mô lớn (như hệ thống giao thông thông minh, an ninh khu công nghiệp, sân bay, bệnh viện) ngày càng sử dụng cáp quang thay thế cáp đồng truyền thống.
- Trong studio truyền hình và hệ thống phân phối nội dung số, cáp quang được sử dụng rộng rãi để truyền tín hiệu video HD, 4K và thậm chí 8K.
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Hộp phối quang ODF Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông Số Kỹ Thuật Của Hộp Phối Quang 24Fo Lắp Rack LC/UPC
- Tên sản phẩm: Hộp Phối Quang 24Fo Lắp Rack LC/UPC
- Mã sản phẩm: 24Fo-Rack-LC/UPC
- Số lượng cổng: 24 cổng LC/UPC (12 đôi LC duplex hoặc 24 cổng LC simplex)
- Kích thước: 482.6mm (W) x 44.45mm (H) x 280mm (D) – 1U tiêu chuẩn
- Vật liệu vỏ: Thép lạnh mạ kẽm CR
- Trọng lượng: Khoảng 1.8 – 2.5 kg (tùy model, chưa bao gồm cáp)
- Màu sắc: Đen (RAL 9005) hoặc xám nhạt (RAL 7035)
- Kiểu lắp rack: 19 inch, 1U, tương thích EIA-310
- Số lượng vít lắp rack: 4 vít M6 tiêu chuẩn
- Số khay hàn (splice tray): Tùy model, thường 2-4 khay, mỗi khay chứa 6-12 mối hàn
- Loại đầu nối: LC/UPC (Lucent Connector / Ultra Physical Contact)
- Đường kính ferrule: 1.25mm
- Loại cáp tương thích: Single-mode OS1/OS2, Multimode OM1/OM2/OM3/OM4
- Insertion Loss (Suy hao chèn): ≤0.3dB (điển hình), ≤0.5dB (tối đa)
- Return Loss (Phản xạ ngược): ≥50dB (LC/UPC)
- Độ lệch tâm ferrule (Ferrule concentricity): ≤0.5μm
- Độ bền cơ học: ≥1000 lần cắm rút
- Nhiệt độ hoạt động: -40°C đến +70°C
- Độ ẩm hoạt động: 5% – 95% RH (không ngưng tụ)
- Nhiệt độ bảo quản: -40°C đến +85°C
- Tiêu chuẩn IP: IP20 (lắp trong nhà, tủ rack có mái che)
- IEC 61754-20 (tiêu chuẩn đầu nối LC)
- IEC 61300-2-2 (kiểm tra độ bền cơ học)
- IEC 61300-3-4 (đo suy hao chèn)
- TIA-568-C.3 (tiêu chuẩn cáp quang viễn thông)
- RoHS compliant (không chứa các chất độc hại)
- Phụ Kiện Đi Kèm
- Vít lắp rack M6 x 4 chiếc
- Nắp chắn bụi LC màu xanh (UPC) x 24 chiếc
- Nhãn dán đánh số cổng
- Vòng kẹp cáp (Cable tie) x 10 chiếc
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Hộp phối quang ODF Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
