Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor
-
Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor là thiết bị chuyên dụng được thiết kế để quản lý, bảo vệ và phân phối các kết nối cáp quang trong hệ thống mạng. ODF là viết tắt của Optical Distribution Frame - khung phân phối quang, còn 12Fo có nghĩa là thiết bị có thể hỗ trợ tối đa 12 sợi quang (12 Fiber Optic). ODF 12Fo được thiết kế bằng thép và được sơn một lớp cách điện giúp chống oxi hóa, chống mài mòn ở mọi điều kiện môi trường khác nhau.
-
Định nghĩa và chức năng cơ bản
-
Hộp phối quang ODF 12FO hoạt động như một trung tâm điều phối, nơi các tín hiệu quang được phân chia và chuyển hướng đến các sợi quang khác nhau thông qua các adapter. Thiết bị này có ba chức năng chính: hàn nối trực tiếp, dự phòng và phân phối cáp quang.
- Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor được sử dụng để bảo vệ các mối cáp quang chắc chắn và an toàn, đồng thời quản lý các điểm đấu nối quang như mối hàn quang, dây hàn nối quang, đầu nối quang, dây nhảy quang và một số thiết bị đi kèm.
-
Phân loại theo môi trường sử dụng
-
ODF 12FO Indoor (Trong nhà):
- Được làm bằng chất liệu thép Cold-rol với độ dày khoảng 1,2mm đến 1,5mm
- Sơn tĩnh điện màu trắng sữa, thiết kế thẩm mỹ và nhỏ gọn
- Chuẩn lắp tủ rack 19 inch với hai tai bắt rack tiện lợi
- Phù hợp với môi trường có điều kiện ổn định, không chịu tác động trực tiếp của thời tiết
-

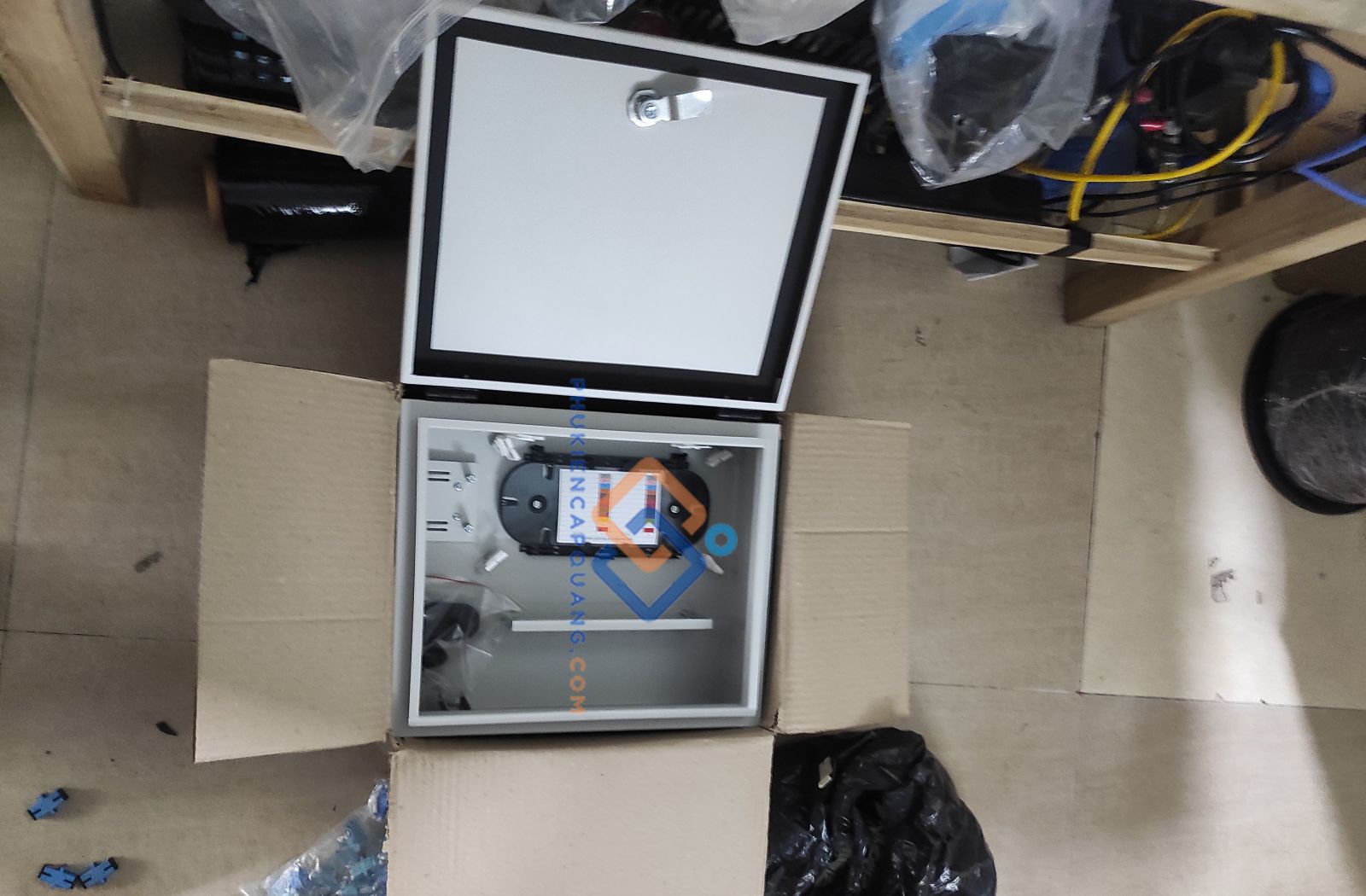

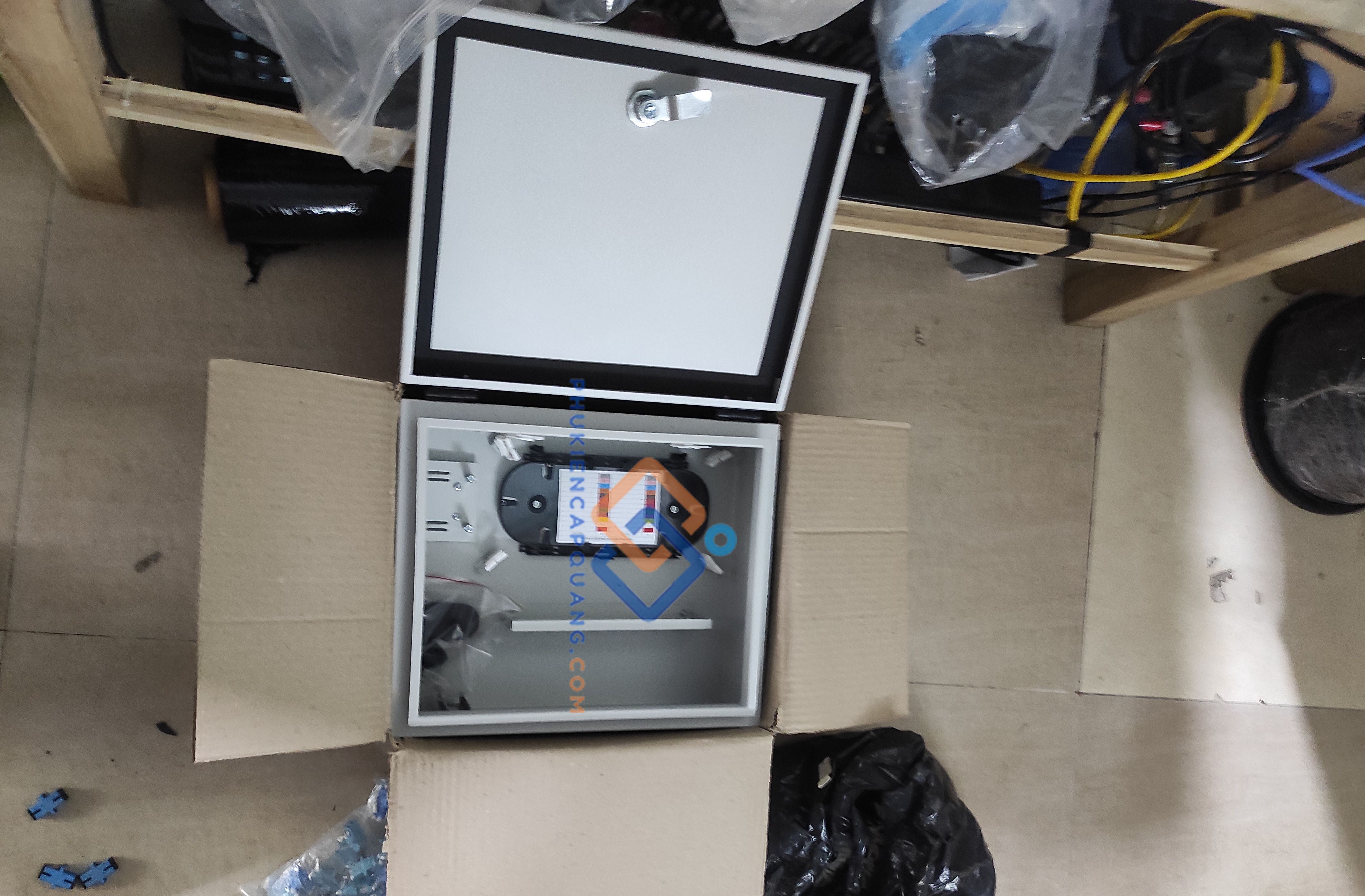

ODF 12FO Outdoor (Ngoài trời):
- Vỏ hộp được làm từ hợp kim thép lá cán lạnh hoặc nhựa ABS chuyên dụng
- Tiêu chuẩn chống nước IP66, chịu nhiệt độ từ -40°C đến +85°C
- Thiết kế khép kín tránh mưa nắng, côn trùng và các tác động môi trường
- Có thể treo tường, treo cột điện hoặc lắp đặt trên bệ ngoài trời
-
Cấu trúc và thiết kế
- Mỗi Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor đều được thiết kế với cấu trúc thông minh, bao gồm:
- Khay hàn nối: Được mở theo bản lề và có thể chồng lên nhau, giúp thao tác dễ dàng trong quá trình sửa chữa và mở rộng
- Khoang quản lý cáp: Không gian rộng rãi để phân bổ các đầu cáp vào, ra, dây hàn quang và dây nhảy quang
- Hệ thống adapter: Tương thích với tất cả các đầu adapter FC, SC, ST, LC theo yêu cầu
- Cơ chế khóa: Khóa chốt cửa chính giúp cố định và bảo vệ thiết bị
-
Ứng dụng của Hộp phối quang ODF 12Fo trong nhà và ngoài trời
-
Ứng dụng trong hệ thống FTTH (Fiber To The Home)
- Trong các dự án FTTH, Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor đóng vai trò quan trọng như điểm kết nối trung gian giữa cáp quang chính và các hộ gia đình. Thiết bị giúp:
- Phân phối tín hiệu quang từ một nguồn chính đến 12 điểm khác nhau
- Quản lý và bảo vệ các mối hàn quang khỏi tác động môi trường
- Dễ dàng bảo trì và mở rộng hệ thống khi cần thiết
- Đảm bảo chất lượng tín hiệu ổn định cho từng hộ gia đình
-
Ứng dụng trong hệ thống mạng LAN/WAN doanh nghiệp
- Đối với các doanh nghiệp và tổ chức, Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor mang lại những lợi ích vượt trội:
- Trung tâm dữ liệu: Quản lý kết nối giữa các server và thiết bị mạng
- Tòa nhà văn phòng: Phân phối internet đến các tầng và phòng ban khác nhau
- Khu công nghiệp: Kết nối mạng cho các nhà máy và xí nghiệp
- Campus mạng: Liên kết các tòa nhà trong khuôn viên trường học, bệnh viện
-
Ứng dụng trong hệ thống CATV và giải trí
- Hệ thống truyền hình cáp và các dịch vụ giải trí số cũng được hưởng lợi từ Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor:
- Phân phối tín hiệu truyền hình chất lượng cao
- Hỗ trợ các dịch vụ video on demand
- Đảm bảo chất lượng hình ảnh và âm thanh ổn định
- Khả năng mở rộng dễ dàng khi có thêm kênh mới
-
Ứng dụng trong hệ thống camera an ninh
- Với sự phát triển của công nghệ camera IP và hệ thống giám sát thông minh, Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor trở thành giải pháp lý tưởng:
- Kết nối camera IP qua cáp quang với chất lượng hình ảnh 4K, 8K
- Truyền tải dữ liệu tốc độ cao từ camera đến trung tâm giám sát
- Đảm bảo tính ổn định và bảo mật của hệ thống
- Hỗ trợ các tính năng AI và phân tích video thông minh
-
Ứng dụng đặc biệt trong môi trường khắc nghiệt
- ODF 12FO Outdoor được thiết kế đặc biệt cho các môi trường khắc nghiệt:
- Khu vực ven biển: Chống ăn mòn do không khí mặn
- Vùng núi cao: Chịu được nhiệt độ thấp và độ ẩm cao
- Khu công nghiệp: Chống bụi và các hóa chất công nghiệp
- Nông thôn: Chống côn trùng và động vật gặm nhấm
-
Thông số kỹ thuật của Hộp phối quang ODF 12Fo indoor outdoor
- Thông số kỹ thuật ODF 12FO Indoor
- Chất liệu: Thép Cold-rol độ dày 1,2-1,5mm, sơn tĩnh điện chống han gỉ
- Kích thước: 72mm (cao) x 310mm (sâu), chuẩn rack 19 inch
- Màu sắc: Trắng sữa hoặc xám ghi tùy yêu cầu
- Trọng lượng: Khoảng 2-3kg tùy cấu hình
- Dung lượng: Hỗ trợ tối đa 12 sợi quang
- Suy hao chèn: ≤ 0,2dB
- Suy hao phản hồi: UPC ≥ 55dB, APC ≥ 65dB
- Loại cáp hỗ trợ: Single Mode và Multimode
- Đường kính cáp: 0,9mm, 2,0mm, 3,0mm
- Điều kiện môi trường:
- Nhiệt độ hoạt động: -40°C đến +85°C
- Độ ẩm tương đối: < 95% (ở 30°C)
- Môi trường: Trong nhà, tránh tiếp xúc trực tiếp với nước
- Thông số kỹ thuật ODF 12FO Outdoor
- Chất liệu vỏ: Hợp kim thép lá cán lạnh hoặc nhựa ABS chuyên dụng
- Tiêu chuẩn chống nước: IP66
- Kích thước: 40cm x 38cm x 13cm (Cao x Rộng x Sâu)
- Màu sắc: Xám ghi hoặc trắng sữa
- Khả năng chống chịu:
- Nhiệt độ: -40°C đến +85°C
- Độ ẩm: Lên đến 95%
- Khả năng chống UV: Chống tia cực tím và ánh sáng mặt trời
- Chống va đập: Chịu được lực tác động cơ học mạnh
- Dung lượng: 1-12 sợi quang, có thể mở rộng lên 48 sợi
- Suy hao chèn: ≤ 0,2dB
- Suy hao phản hồi: UPC ≥ 55dB, APC ≥ 65dB
- Adapter hỗ trợ: SC, FC, LC, ST, E2000
- Phụ kiện đi kèm tiêu chuẩn
- Mỗi Hộp phối quang ODF 12Fo trong nhà ngoài trời indoor outdoor đều được cung cấp đầy đủ phụ kiện:
- Khay hàn quang:
- Chất liệu: Nhựa chuyên dụng
- Dung lượng: 24 mối hàn/khay
- Thiết kế: Có thể chồng khay để mở rộng dung lượng
- Adapter và dây hàn:
- 12 adapter (SC, FC, LC, ST tùy chọn)
- 12 dây hàn quang Single Mode hoặc Multimode
- 12 ống co nhiệt 60mm bảo vệ mối hàn
- Phụ kiện lắp đặt:
- Ốc vít và phụ kiện cố định
- Dây thít quản lý cáp
-
Liên hệ mua hàng Hộp phối quang ODF, Thiết bị quang, Module quang
- Viễn Thông 3A HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
