- Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC với 24Fo 24 cổng vào sử dụng dây hàn quang multimode OM2 có màu cam, chức năng chính để tập trung các đầu nối quang, chứa đựng các khay hàn quang, bảo vệ các đoạn cáp quang (pigtail) và kết nối với các dây nhảy quang thông qua các adapter.
- Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC đóng vai trò như một trạm trung chuyển, nơi cáp quang gốc từ nhà mạng đi vào, được chia nhỏ và phân phối đến các thiết bị mạng khác nhau như switch quang, router quang hoặc các bộ chuyển đổi quang điện converter quang.
- Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC với dây hàn quang OM2 có đường kính lõi là 50/125µm, cho phép nhiều tia sáng truyền qua lõi cùng một lúc. Chuẩn OM2 thường hoạt động ở các bước sóng 850nm và 1300nm, sử dụng nguồn sáng LED hoặc VCSEL.
- Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC được thiết kế sử dụng chủ yếu ngoài trời nới phải khi phải đối mặt với nắng gắt, mưa rào, sương muối, bụi bẩn, tia cực tím (UV) và sự phá hoại của côn trùng, gặm nhấm
-
Thông số kỹ thuật của Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC
- Tên sản phẩm: Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC
- Mã sản phẩm: ODF-OM2-outdoor-SC/UPC
- Thương hiệu: 3A Telecom
- Vật liệu vỏ hộp: Thép cán lạnh (Cold-rolled steel) chất lượng cao hoặc nhựa composite SMC cao cấp.
- Lớp phủ bề mặt: Bề mặt kim loại được xử lý qua nhiều công đoạn làm sạch và được phủ một lớp sơn tĩnh điện epoxy ngoài trời.
- Tiêu chuẩn bảo vệ (IP Rating): Đạt chuẩn IP65 hoặc IP66. Tiêu chuẩn này khẳng định vỏ hộp có khả năng chống bụi thâm nhập hoàn toàn (mức 6) và chống nước phun từ mọi hướng với áp suất thấp hoặc áp suất cao (mức 5 hoặc 6).
- Kích thước tổng thể (Cao x Rộng x Sâu): Thường dao động trong khoảng 400mm x 320mm x 120mm
- Trọng lượng: Dao động từ 4kg đến 6kg
- Cơ chế khóa an toàn: Được trang bị khóa kẹp hoặc khóa chìa chống nước, chống phá hoại, đảm bảo chỉ có kỹ thuật viên có thẩm quyền mới được phép can thiệp vào hệ thống bên trong.
- Loại sợi quang tương thích: Dây hàn quang Multimode OM2 50/125µm. Hoạt động tối ưu ở dải bước sóng 850nm và 1300nm. Băng thông (Bandwidth) đạt tối thiểu 500 MHz.km tại bước sóng 850nm.
- Số lượng cổng (Dung lượng): 24 cổng (24 đầu nối quang SC simplex hoặc 12 đầu nối SC duplex tùy thiết kế khay adapter).
- Chuẩn đầu nối (Connector Type): SC/UPC
- Lõi Adapter (Sleeve Material): Được làm từ vật liệu Zirconia Ceramic (gốm Zirconia) nguyên chất.
- Suy hao chèn (Insertion Loss - IL): ≤ 0.2 dB (decibel).
- Suy hao phản xạ (Return Loss - RL): ≥ 50 dB..
- Khả năng hoán đổi (Interchangeability): ≤ 0.2 dB.
- Độ bền cắm rút (Durability): Cho phép thao tác cắm và rút cáp quang lên tới > 1000 lần
- Nhiệt độ hoạt động: Từ -40°C đến +85°C. Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC
- Nhiệt độ lưu trữ: Từ -40°C đến +85°C.
- Độ ẩm tương đối: ≤ 95% (ở nhiệt độ +40°C)
- Áp suất khí quyển: 70 Kpa đến 106 Kpa
- Bảo hành lỗi 1 đổi 1 khi đến tay Khách hàng
-
Cấu tạo của Bộ Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC
- Thân hộp và cánh cửa: Được làm bằng nhựa composite dập nổi chuyên dụng cho ngoài trời. Thiết kế bề mặt có tính khí động học, có gờ thoát nước để tránh nước đọng lại trên nóc hoặc ngấm qua các khe cửa.
- Gioăng cao su chống nước: Chạy dọc theo toàn bộ viền của cánh cửa là lớp gioăng cao su đàn hồi cao cấp. Khi khóa cửa được đóng chặt, lớp gioăng này sẽ bị ép lại, lấp đầy mọi khoảng trống nhỏ nhất, tạo thành một rào cản hoàn hảo ngăn chặn 100% nước, hơi ẩm, bụi mịn và các loại côn trùng.
- Hệ thống cổng cáp vào/ra: Hệ thống này bao gồm các lỗ đi cáp. Các cổng này được trang bị các kẹp giữ.

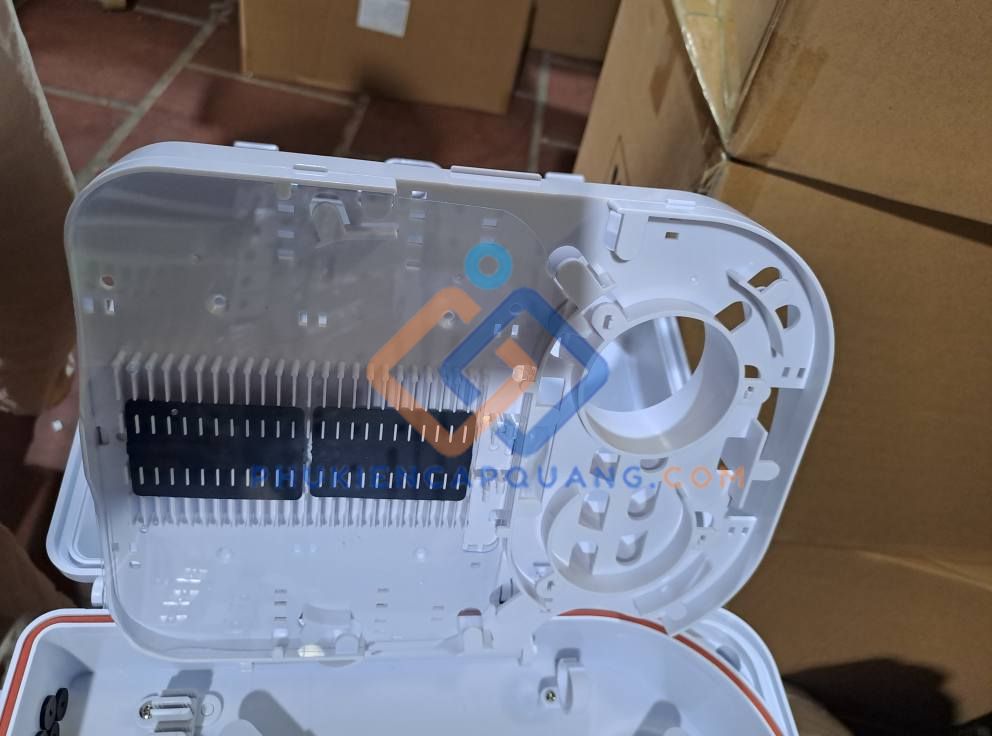

- Khay hàn quang: Mỗi khay thường có dung lượng chứa từ 12 đến 24 mối hàn. Khay được thiết kế dạng tầng (kiểu bản lề lật), cho phép xếp chồng nhiều khay lên nhau để tiết kiệm diện tích, đồng thời giúp kỹ thuật viên dễ dàng lật mở để thao tác từng khay mà không làm ảnh hưởng đến các khay khác.
- Khe cắm ống co nhiệt: Kích thước của ống co nhiệt (60mm hoặc 40mm).
- Tấm thanh blank chứa Adapter quang: Tấm thanh có thể được thiết kế dạng tháo rời hoặc dạng trượt, nghiêng một góc 30 đến 45 độ.
- Adapter SC/UPC và Dây hàn quang (Pigtail) Multimode OM2 SC/UPC: Adapter SC/UPC màu xanh dương đặc trưng của chuẩn UPC, thiết kế ngàm cài hai bên để bám chặt vào thanh blank.
- Dây hàn quang Pigtail OM2 SC/UPC: Mỗi bộ Hộp phối quang ODF 24 Cổng Multimode OM2 outdoor SC/UPC đi kèm với 24 sợi dây hàn quang (Pigtail). Pigtail là một đoạn cáp quang ngắn (thường dài từ 1 mét đến 1.5 mét). Một đầu của Pigtail đã được bấm sẵn đầu nối SC/UPC.

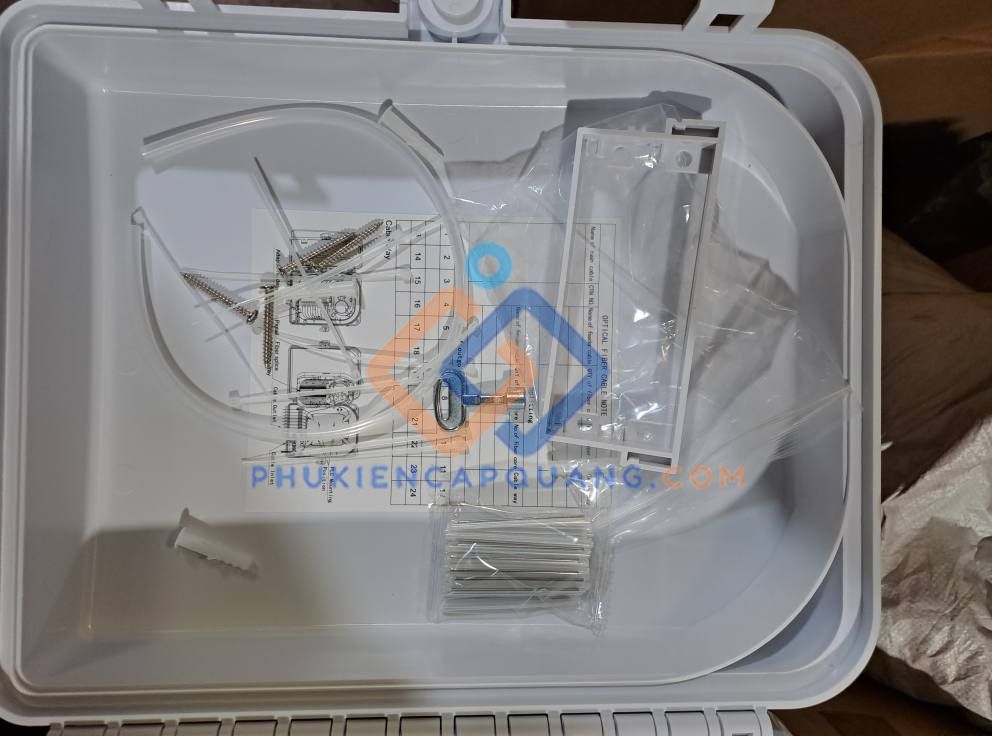

- Bộ phụ kiện vật tư đi kèm: Gồm 24 chiếc ống co nhiệt, 24 sợi dây hàn OM2 chuẩn SC/UPC, Dây thích, ốc vít...
-
