Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC là gì?
- Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC là một thiết bị chuyên dụng dùng để tập trung, phân phối và bảo vệ các sợi cáp quang trong hệ thống mạng quang nội bộ, được thiết kế để lắp đặt trong tủ rack tiêu chuẩn 19 inch.
- Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC sử dụng adaptor chuẩn LC/UPC, hỗ trợ tối đa 24 core (sợi) quang, thích hợp cho các ứng dụng trong nhà như trung tâm dữ liệu, phòng server, văn phòng, nhà máy, trường học...
- Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC Tránh gẫy gập, bụi bẩn, độ ẩm…Dễ dàng kiểm soát, bảo trì, nâng cấp hệ thống. Lắp đặt gọn gàng vào tủ rack, tiết kiệm diện tích phòng máy. Chuẩn LC/UPC phổ biến, dễ dàng kết nối với các thiết bị khác.
-
Ứng dụng thực tế
- Hệ thống mạng LAN, WAN trong nhà.
- Trung tâm dữ liệu (Data Center).
- Các tủ rack thiết bị viễn thông trong nhà máy, xí nghiệp.
- Hệ thống truyền hình cáp, camera giám sát, mạng nội bộ ở trường học, bệnh viện.
- Các dự án mở rộng/vận hành bảo trì cáp quang nội bộ.
-

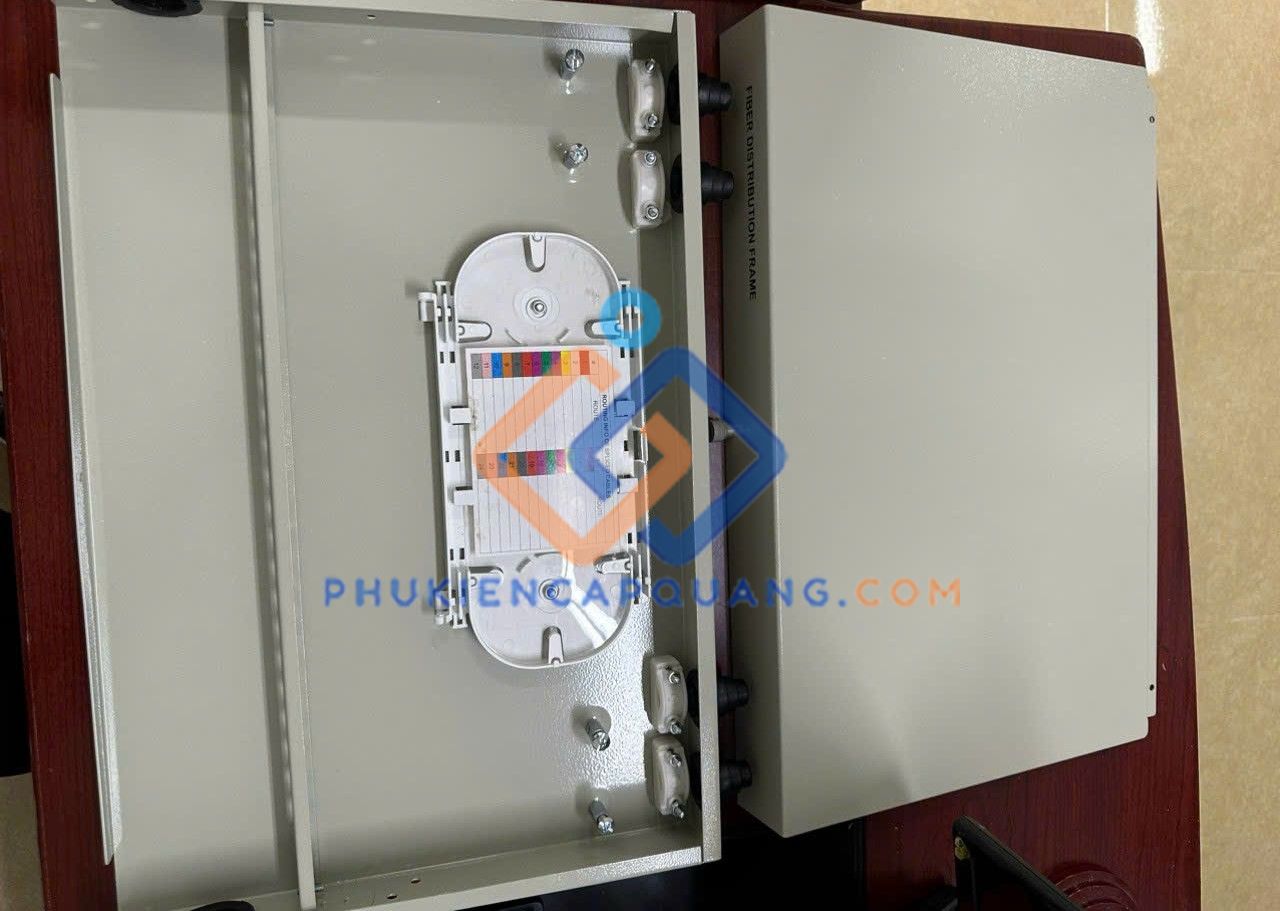

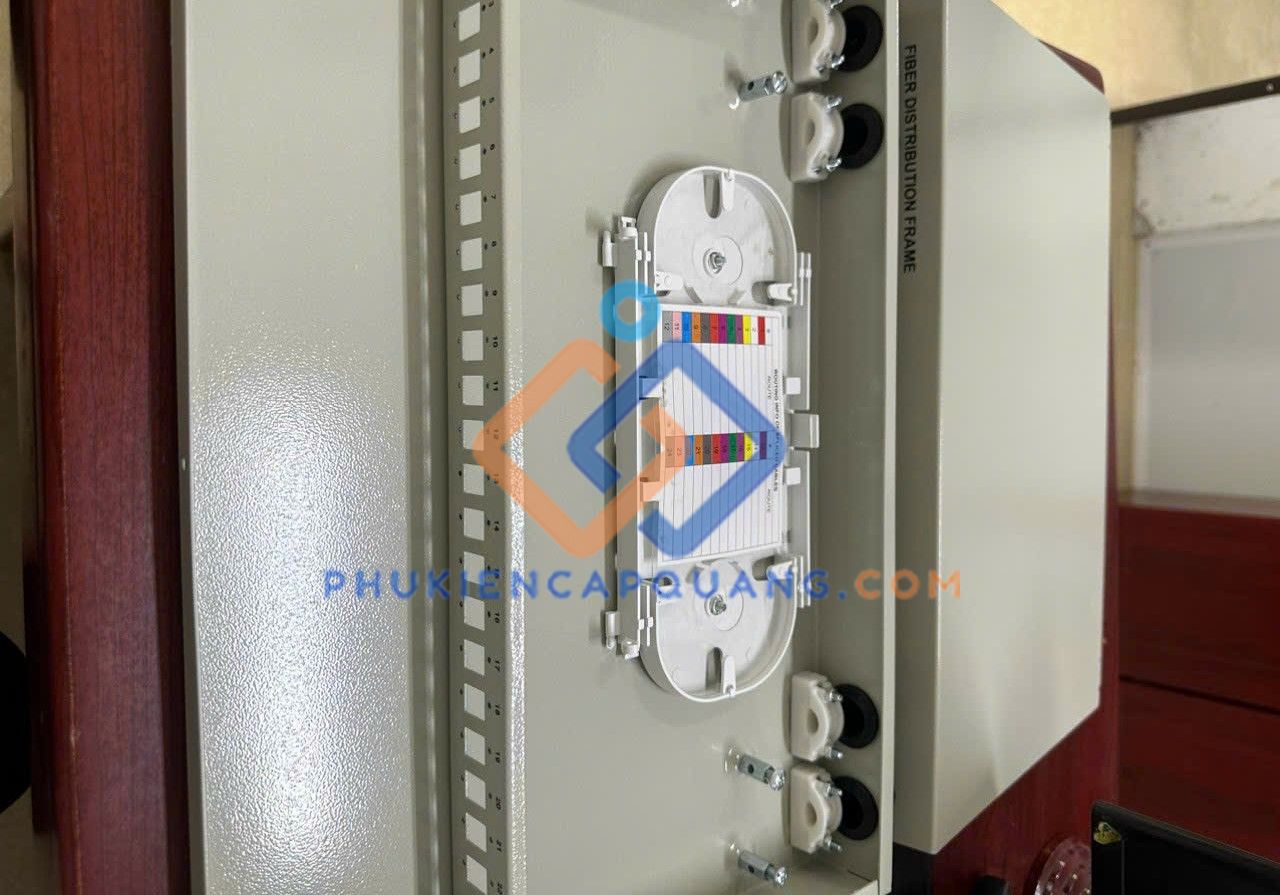

Cấu tạo Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC
- Vỏ hộp được làm từ tôn dày mạ sơn tĩnh điện, màu đen hoặc trắng, đảm bảo độ bền cao, chống ăn mòn, chống va đập. Thiết kế tiêu chuẩn phù hợp lắp đặt trong các tủ rack 19 inch. Bao gồm 1 hoặc nhiều khay hàn quang (mỗi khay tối đa 12 sợi), dùng để cố định mối hàn nối và bảo vệ điểm nối quang không bị bụi bẩn, không bị tổn hao tín hiệu.
- Adaptor LC/UPC: Là chuẩn phổ biến, đảm bảo độ chính xác và ổn định trong truyền dẫn quang học.
- Pigtail quang LC/UPC: Sợi dây quang ngắn một đầu đã được hàn sẵn đầu connector LC/UPC, đầu còn lại dùng để hàn nối với cáp quang chính.
- Hỗ trợ luồn, cố định và phân tách các sợi cáp, giúp hệ thống luôn gọn gàng, tránh việc dây bị rối, gập, hoặc gãy gây suy hao tín hiệu.
-
Phụ kiện đi kèm
- Dây thít nhựa, ốc vít, tem nhãn.
- Miếng dán chỉ dẫn, hướng dẫn sử dụng.
- Ống co nhiệt bảo vệ điểm hàn.
- Mặt trước ODF: Thiết kế các lỗ để lắp adaptor LC/UPC, giúp kết nối nhanh chóng giữa các thiết bị truyền dẫn quang.
-
Thông số kỹ thuật của Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC
- Tên sản phẩm: Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC
- Mã sản phẩm: ODF-24Fo-Rack-LC/UPC
- Số lượng core (sợi quang): 24Fo (24 sợi)
- Chuẩn lắp đặt: Lắp rack 19 inch.
- Kích thước tiêu chuẩn: (Rộng x Sâu x Cao) thường ~ 482 x 220 x 44mm (1U).
- Chất liệu vỏ: Tôn dày 1.2mm, sơn tĩnh điện.
- Màu sắc: Đen, trắng hoặc theo yêu cầu.
- Thông số kỹ thuật quang học
- Adaptor: Chuẩn LC/UPC (Low Connection/Ultra Physical Contact).
- Số lượng adaptor: 24 cổng (có thể thay đổi theo cấu hình).
- Loại pigtail sử dụng: Pigtail LC/UPC single mode hoặc multimode.
- Suy hao chèn (Insertion Loss): ≤ 0.2 dB.
- Phản xạ trở lại (Return Loss): ≥ 50 dB (LC/UPC).
- Bảo hành: Lỗi 1 đổi 1 nếu lỗi nhà sản xuất
- Bảo vệ mối hàn quang tối ưu: Khay hàn chắc chắn, ống co nhiệt chất lượng.
- Tương thích với nhiều loại cáp quang: Dạng indoor, single mode/multimode.
- Dễ dàng bảo trì, nâng cấp: Thiết kế module, kéo ra lắp vào thuận tiện.
- Khả năng mở rộng linh hoạt: Có thể thêm bớt adaptor/pigtail theo nhu cầu.
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Hộp phối quang ODF Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật của Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC
- Tên sản phẩm: Hộp phối quang ODF 24Fo indoor lắp rack chuẩn LC/UPC
- Mã sản phẩm: ODF-24Fo-Rack-LC/UPC
- Số lượng core (sợi quang): 24Fo (24 sợi)
- Chuẩn lắp đặt: Lắp rack 19 inch.
- Kích thước tiêu chuẩn: (Rộng x Sâu x Cao) thường ~ 482 x 220 x 44mm (1U).
- Chất liệu vỏ: Tôn dày 1.2mm, sơn tĩnh điện.
- Màu sắc: Đen, trắng hoặc theo yêu cầu.
- Thông số kỹ thuật quang học
- Adaptor: Chuẩn LC/UPC (Low Connection/Ultra Physical Contact).
- Số lượng adaptor: 24 cổng (có thể thay đổi theo cấu hình).
- Loại pigtail sử dụng: Pigtail LC/UPC single mode hoặc multimode.
- Suy hao chèn (Insertion Loss): ≤ 0.2 dB.
- Phản xạ trở lại (Return Loss): ≥ 50 dB (LC/UPC).
- Bảo hành: Lỗi 1 đổi 1 nếu lỗi nhà sản xuất
- Bảo vệ mối hàn quang tối ưu: Khay hàn chắc chắn, ống co nhiệt chất lượng.
- Tương thích với nhiều loại cáp quang: Dạng indoor, single mode/multimode.
- Dễ dàng bảo trì, nâng cấp: Thiết kế module, kéo ra lắp vào thuận tiện.
- Khả năng mở rộng linh hoạt: Có thể thêm bớt adaptor/pigtail theo nhu cầu.
-
