Tìm hiểu Hộp phối quang ODF 48Fo trong nhà đầy đủ phụ kiện bắt rack 19
- Hộp phối quang ODF 48Fo lắp rack có thể lắp đặt và quản lý tối đa 48 sợi quang, đáp ứng nhu cầu của các hệ thống mạng quy mô vừa và lớn. Tương thích với nhiều loại đầu adapter khác nhau như FC, SC, ST, LC, phù hợp với cả cáp quang Singlemode và cáp quang Multimode. Khoang làm việc rộng rãi, dễ dàng phân bổ các đầu cáp vào-ra, dây hàn quang và dây nhảy quang
- Hộp phối quang ODF 48Fo indoor lắp rack 19 được thiết kế có vỏ hộp làm từ thép tấm dày 1.2-1.5mm, được sơn tĩnh điện chống han gỉ hiệu quả, đảm bảo độ bền cao trong môi trường trong nhà và là thiết bị chuyên dụng dùng để làm nơi tập trung, bảo vệ các mối hàn cáp quang, phân phối các kết nối quang đến các thiết bị đầu cuối như Converter quang hoặc Modem quang..
- Hộp phối quang ODF 48Fo đầy đủ phụ kiện indoor bắt rack là nơi tập trung cáp quang vào/ra, thực hiện hàn nối pigtail, cố định mối hàn bằng ống co nhiệt và đưa sợi ra mặt trước thông qua adapter (SC/LC/FC/ST…). Với loại 48Fo, hộp hỗ trợ tối đa 48 sợi quang (48 core) được sử dụng nhiều và lắp đặt trực tiếp trên tủ rack có kích thước 1U 19''.
-
Cấu tạo của Hộp phối quang ODF 48Fo bắt rack 19

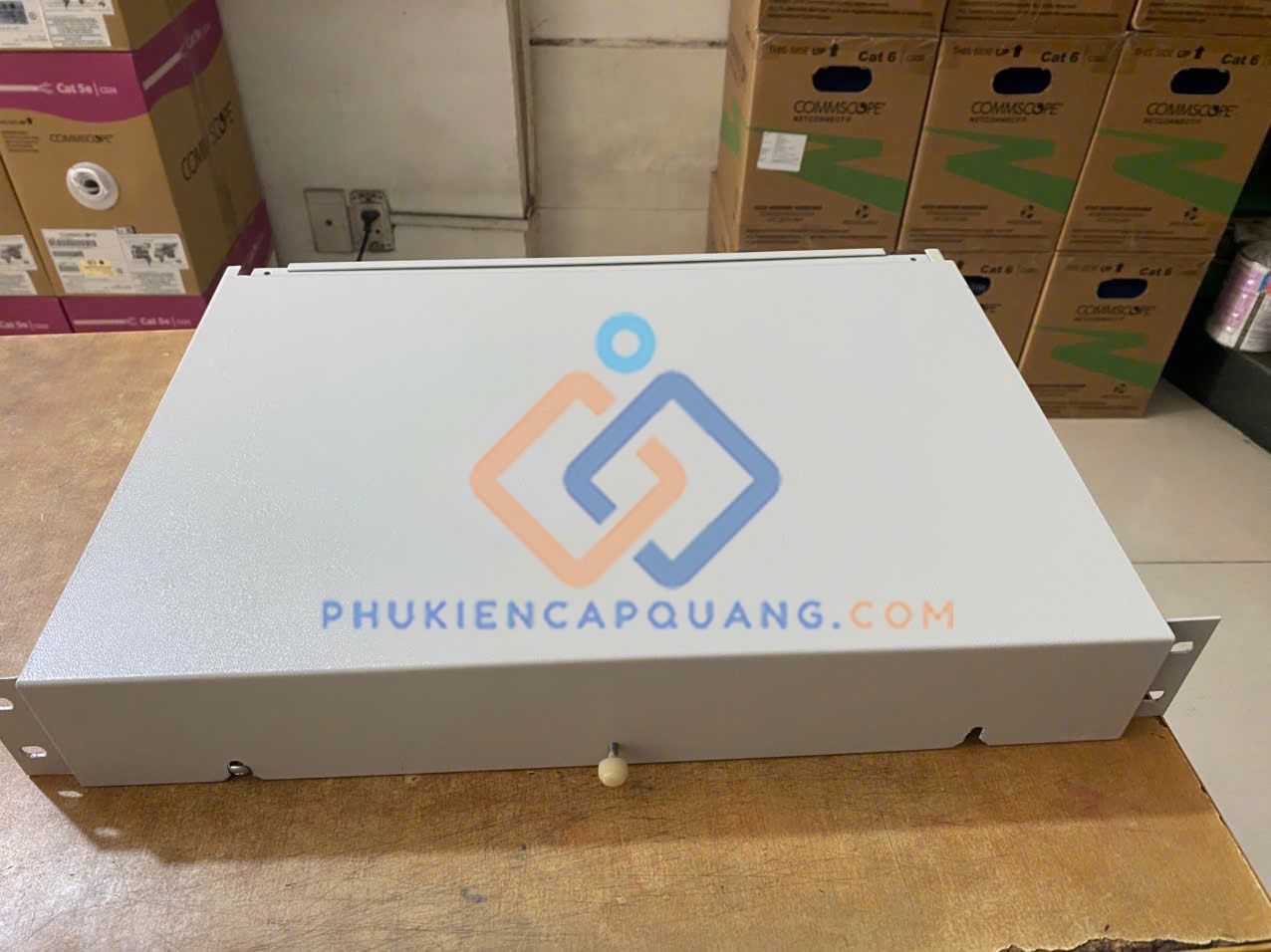

- Vỏ hộp: Hộp phối quang ODF 48Fo bắt rack 19 vỏ được làm từ thép cán nguội chất lượng cao, có độ dày từ 1.2mm đến 1.5mm. Bề mặt được phủ sơn tĩnh điện công nghệ mới, thường là màu ghi xám hoặc đen sần. ODF 48Fo bắt rack 19 hai bên hông được tích hợp tai bắt rack chuẩn 19 inch.
- Hệ thống khay hàn quang: Với dung lượng 48Fo, bên trong hộp thường được trang bị 4 khay hàn quang. Các khay này được xếp chồng lên nhau theo dạng bản lề, giúp tiết kiệm diện tích nhưng vẫn dễ dàng lật mở để thao tác với các khay bên dưới. Khay hàn có các rãnh giữ ống co nhiệt chắc chắn, đảm bảo mối hàn không bị xê dịch gây đứt gãy suy hao.

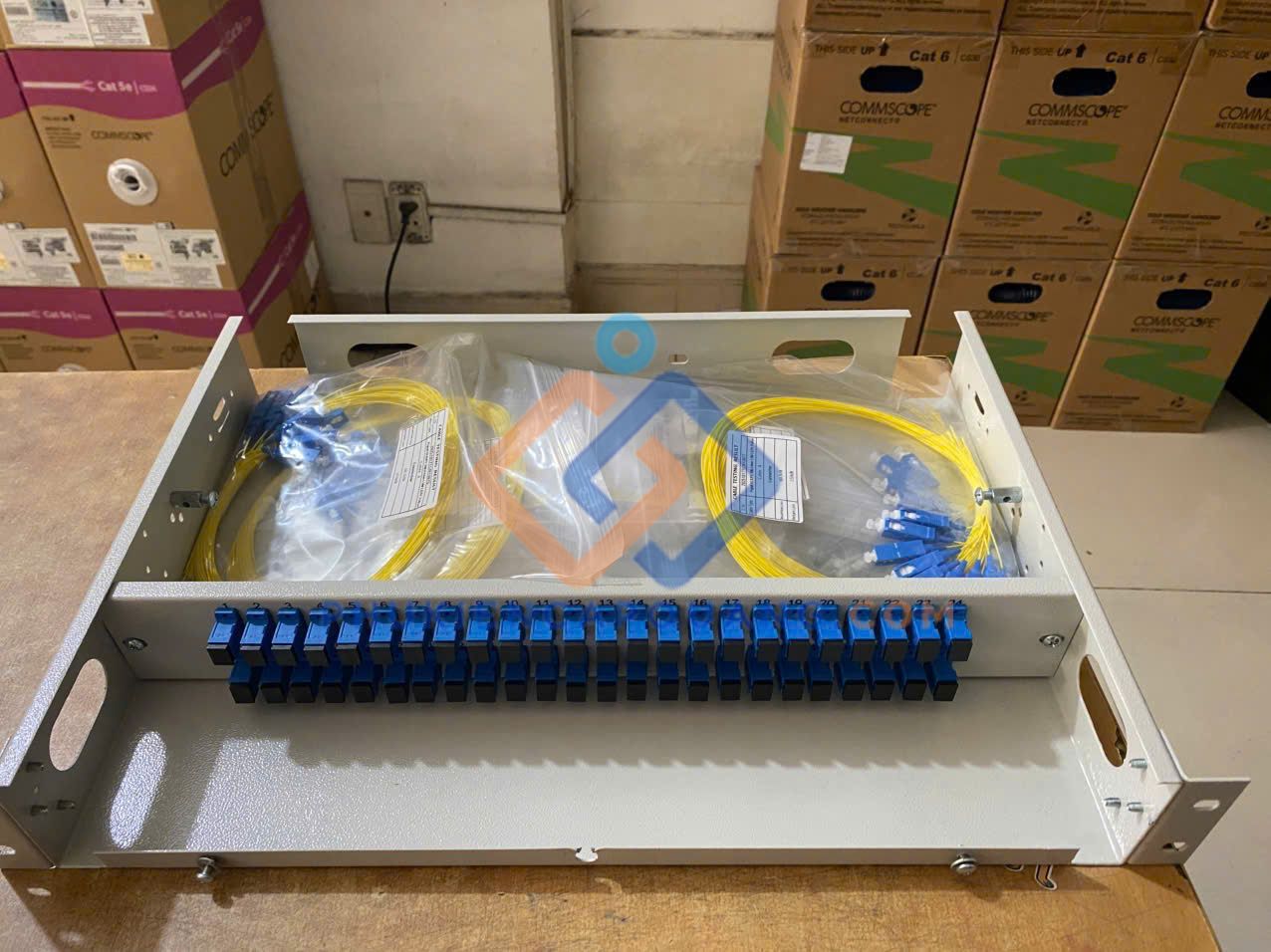

- Thanh Blank: Thanh này nằm ở mặt trước hộp phối quang ODF, được đục lỗ chính xác để gắn các Adapter, hỗ trợ các chuẩn SC (vuông to), LC (vuông nhỏ), FC (tròn xoáy) hoặc ST (tròn gài).
- Phụ Kiện Đi Kèm: 4 khay hàn quang làm từ nhựa ABS cao cấp, mỗi khay chứa 12 mối hàn, tổng cộng đủ cho 48 sợi quang, 48 đầu adapter FC, SC, LC hoặc ST tùy theo yêu cầu của khách hàng, tương thích với cả Singlemode và Multimode, 48 sợi dây hàn quang 1m hoặc 1.5m, loại Singlemode hoặc Multimode tùy chọn, 48 ống co nhiệt kích thước 40mm hoặc 60mm (60x1x2mm) để bảo vệ điểm hàn nối. Dây thít, ốc vít và nở (48 bộ) để cố định khay hàn quang và dây cáp trong ODF
-
Ứng dụng Hộp phối quang ODF 48Fo indoor bắt rack 19
- Trung tâm dữ liệu: kết nối các switch core tới các tủ rack vệ tinh. Việc sử dụng ODF giúp các kỹ sư mạng dễ dàng dán nhãn, quy hoạch và xử lý sự cố nhanh chóng.
- Hệ thống mạng LAN: ODF 48Fo gắn rack được đặt tại phòng IT trung tâm để gom tất cả các đường cáp quang từ các chi nhánh/tầng về một điểm để dễ dàng quản lý.
- Hệ thống Camera giám sát: Các hệ thống camera an ninh cho nhà xưởng, khu đô thị hiện nay đều chạy cáp quang để đảm bảo tín hiệu đi xa. ODF 48Fo để tập trung tín hiệu từ hàng chục camera về đầu ghi hình trung tâm (NVR) một cách gọn gàng.
- Hệ thống truyền hình CATV và FTTH: Các nhà cung cấp dịch vụ internet (ISP) sử dụng ODF 48Fo tại các trạm chuyển mạch (POP) để phân phối đường truyền đến các khu dân cư.
-
Thông số kỹ thuật Hộp phối quang ODF 48Fo lắp rack 19
- Tên sản phẩm: Hộp phối quang ODF 48Fo trong nhà đầy đủ phụ kiện bắt rack 19
- Mã sản phẩm: ODF-48Fo-rack-19
- Thương hiệu: 3A Telecom
- Kích thước: Chuẩn 19 inch
- Dung lượng tối đa: 48Fo, 48 sợi quang (48 Cores)
- Vật liệu vỏ: Thép cán nguội , sơn tĩnh điện chống gỉ
- Độ dày vỏ: 1.2mm - 1.5mm
- Màu sắc: Trắng sữa, Ghi xám hoặc Đen (Tùy chọn)
- Chuẩn Adapter: hỗ trợ SC, LC, ST, FC... (Simplex hoặc Duplex)
- Loại cáp hỗ trợ: cáp quang Singlemode (SM) và cáp quang Multimode (MM)
- Suy hao chèn: (Insertion Loss) ≤ 0.2 dB (đối với Adapter chuẩn)
- Suy hao phản hồi: (Return Loss) ≥ 50 dB (UPC), ≥ 60 dB (APC)
- Độ bền cắm rút: > 1000 lần
- Nhiệt độ hoạt động: -40°C đến +85°C
- Độ ẩm hoạt động: ≤ 95% (không ngưng tụ)
- Phụ kiện đi kèm: Khay hàn, ống co nhiệt, adapter, dây hàn, ốc vít, dây thít...
- ISO 9001: Hệ thống quản lý chất lượng
- IEC 61754: Tiêu chuẩn cho các đầu nối sợi quang
- TIA/EIA-568: Tiêu chuẩn cho hệ thống cáp thông tin thương mại
- RoHS: Chỉ thị về hạn chế sử dụng các chất độc hại
-
