Hộp phối quang ODF 6Fo indoor trong nhà LC/UPC
- Hộp phối quang ODF 6Fo indoor trong nhà LC/UPC là ODF được thiết kế đặc biệt cho môi trường trong nhà với dung lượng 6 sợi quang (6Fo - 6 Fiber Optic), sử dụng chuẩn đầu nối LC/UPC.
- Hộp phối quang ODF 6Fo indoor được thiết kế lắp đặt trong môi trường trong nhà như tường hành lang, tủ mạng, phòng kỹ thuật, hầm gửi xe kín, không tiếp xúc mưa nắng trực tiếp.
- chuẩn đầu nối (adapter + pigtail) sử dụng đầu nối LC, kiểu đánh bóng UPC – phổ biến trong các hệ thống mạng cần mật độ cao, suy hao thấp, thao tác cắm rút nhanh.
-

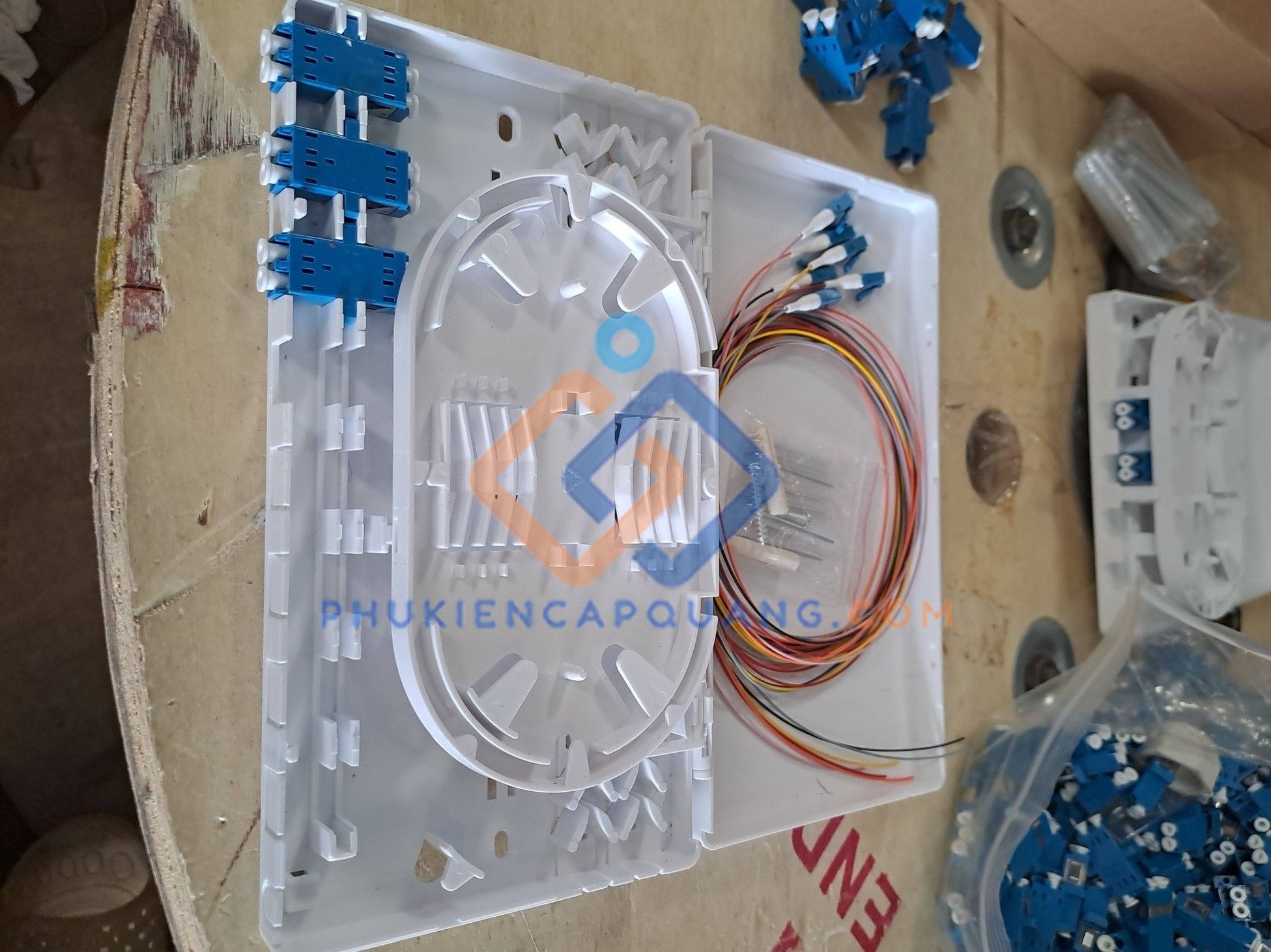

Cấu tạo Hộp phối quang ODF 6Fo indoor trong nhà LC/UPC
- Vỏ hộp: Được làm từ nhựa ABS nhẹ, bền, chống cháy tốt. Thiết kế vỏ hộp có các lỗ để luồn cáp vào/ra được bố trí hợp lý, có nút cao su che chắn để ngăn bụi bẩn và côn trùng xâm nhập.
- Khay hàn quang: Khay hàn được thiết kế với các rãnh nhỏ để cố định ống co nhiệt (bảo vệ mối hàn) và các gờ để quấn phần dây quang dư thừa một cách gọn gàng, đảm bảo bán kính uốn cong tiêu chuẩn, tránh làm gãy gập sợi quang gây đứt tín hiệu.
- Adapter quang LC/UPC: Hộp được trang bị sẵn 6 adapter chuẩn LC/UPC Duplex - đôi, hoặc Simplex - đơn). Các adapter này được gắn chặt trên thanh blank bên trong hộp, đóng vai trò là cầu nối trung gian, kết nối giữa dây hàn quang (pigtail) bên trong và dây nhảy quang (patchcord) dẫn ra thiết bị bên ngoài.
- Dây hàn quang (Pigtail) LC/UPC:: Là những đoạn dây cáp quang ngắn, một đầu đã được bấm sẵn đầu nối LC chuẩn UPC (màu xanh dương), đầu còn lại để trống để hàn nối với cáp quang kéo từ ngoài vào.
- Phụ kiện đi kèm: Ống co nhiệt, dây pigtail, dây thít nhựa, ốc vít, nở nhựa
-
Thông số kỹ thuật Hộp phối quang ODF 6Fo indoor trong nhà LC/UPC
- Tên sản phẩm: Hộp phối quang ODF 6Fo indoor trong nhà LC/UPC
- Mã sản phẩm: odf-6fo-indoor-lc-upc
- Thương hiệu: GT-COM
- Suy hao chèn (Insertion Loss): ≤ 0.3dB cho kết nối LC/UPC
- Suy hao phản hồi (Return Loss): Giá trị tiêu chuẩn: ≥ 50dB cho LC/UPC
- Độ lặp lại (Repeatability): Giá trị: ≤ 0.2dB sau 500 lần cắm rút
- Độ hoán đổi (Interchangeability): Giá trị: ≤ 0.2dB khi thay đổi linh kiện
- Kích thước hộp:
- Chiều dài (L): 220mm ± 5mm
- Chiều rộng (W): 170mm ± 5mm
- Chiều cao (H): 65mm ± 5mm
- Trọng lượng: 0.8 - 1.2kg (tùy vật liệu)
- Dung lượng:
- Số core tối đa: 6 sợi quang
- Số cổng LC duplex: 6 cổng (12 LC simplex)
- Số điểm hàn: 6-12 điểm
- Cáp quang indoor: Φ3mm - Φ8mm
- Số lượng cáp vào: 1-2 cáp (tùy thiết kế)
- Bán kính cong tối thiểu:
- Động (khi lắp đặt): ≥ 20 × D (D là đường kính sợi quang)
- Tĩnh (sau lắp đặt): ≥ 10 × D
- Giá trị thực tế: ≥ 30mm trong hộp
- Lực kéo:
- Lực kéo ngắn hạn: ≤ 100N
- Lực kéo dài hạn: ≤ 50N
- Nhiệt độ hoạt động:
- Nhiệt độ vận hành: -10°C đến +60°C
- Nhiệt độ bảo quản: -40°C đến +70°C
- Độ ẩm tương đối: 5% - 95% (không ngưng tụ)
- Bảo vệ: Vật liệu chống ẩm, thiết kế thoát khí
- Cấp độ bảo vệ IP (Ingress Protection):
- IP40: Chống vật thể > 1mm, không chống nước (phổ biến nhất)
- IP54: Chống bụi hạn chế, chống nước bắn (cao cấp hơn)
- Khả năng chống cháy:
- Vật liệu: UL94 V-0 hoặc V-1 (tự tắt khi có lửa)
- Nhiệt độ chịu lửa: > 650°C trong 30 giây
- Cách điện:
- Điện trở cách điện: ≥ 1000MΩ tại 500VDC
-
