- Hộp phối quang ODF multimode 4Fo OM2 SC/UPC hay được gọi là hộp phối quang đa mốt với 4 sợi quang (4 core), sử dụng cáp quang đa mode hay multimode chuẩn OM2 với chuẩn kết nối SC/UPC. ODF multimode 4Fo OM2 SC/UPC được sử dụng cáp quang cho phép truyền nhiều mode ánh sáng cùng lúc, phù hợp khoảng cách ngắn (dưới 2km).
- ODF multimode 4Fo OM2 SC/UPC với dung lượng đấu nối tối đa 4 sợi quang, tương đương 4 mối hàn, dây hàn quang là OM2 lõi 50µm, hỗ trợ tốc độ 1 Gbps ở khoảng cách tối đa 550m. ODF multimode 4Fo OM2 SC/UPC với chuẩn đầu nối SC/UPCi vuông dạng push-pull, mài phẳng cho độ phản xạ thấp (~-50dB)
-

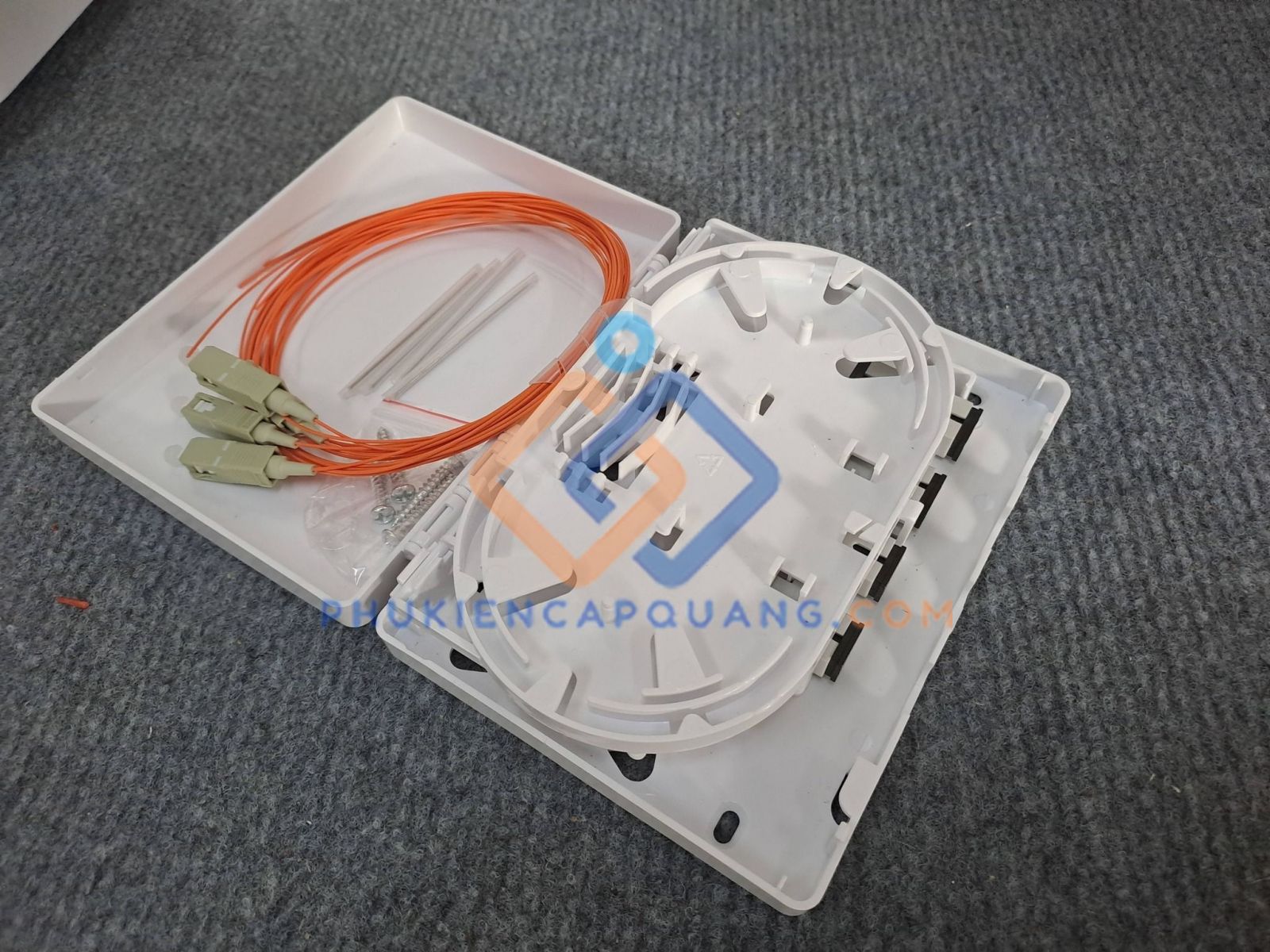

Cấu tạo của Hộp phối quang ODF multimode 4Fo OM2 SC/UPC
- Vỏ hộp bảo vệ: vỏ hộp sẽ được chế tạo từ các chất liệu nhựa ABS (Trong nhà) với trọng lượng nhẹ, cách điện, chống cháy nổ tốt và chi phí rẻ. Kích thước của loại này rất nhỏ gọn 148mm (dài) x 110mm (rộng) x 27mm (dày).
- Khay hàn cáp quang: là một khay nhựa được thiết kế đặc biệt với các lẫy và khe rãnh nhỏ. Chức năng chính của nó là giữ cố định các ống co nhiệt (đã bảo vệ mối hàn) và cung cấp không gian để cuộn gọn phần sợi quang còn dư thừa.Khay hàn quang được thiết kế với độ cong tiêu chuẩn (bán kính uốn cong luôn lớn hơn 30mm).
- Dây hàn quang (Pigtail Multimode OM2): Hộp phối quang ODF multimode 4Fo OM2 SC/UPC luôn được trang bị sẵn 4 sợi dây hàn quang (Pigtail) OM2 dài 1.5 métbchuẩn SC/UPC, đầu còn lại để trống (chỉ có sợi quang trần). Dây hàn quang trong bộ ODF này bắt buộc phải là loại Multimode OM2 (đường kính vỏ bọc 0.9mm, đường kính lõi 50/125 µm) để đồng bộ hoàn toàn với đường cáp trục,. Lớp vỏ ngoài của pigtail OM2 thường có màu cam đặc trưng.
- Adapter quang (Coupler SC/UPC): ODF multimode 4Fo OM2 SC/UPC đi kèm 4 chiếc Adapter chuẩn SC/UPC được thiết kế hình chữ nhật bằng nhựa chất lượng cao, màu xanh dương.
- Ống co nhiệt bảo vệ mối hàn: Ống co nhiệt dùng cho ODF có chiều dài chuẩn là 60mm. Cấu tạo của nó bao gồm một ống nhựa có khả năng co lại khi gặp nhiệt độ cao, bên trong lõi là một thanh thép không gỉ hình trụ nhỏ.
- Phụ kiện đi kèm: Dây thít nhựa, Ốc vít và nở nhựa, Đai siết cáp và Băng dính cách điện:
-
Thông số kỹ thuật của Hộp phối quang ODF multimode 4Fo OM2 SC/UPC
- Tên sản phẩm: Hộp phối quang ODF multimode 4Fo OM2 SC/UPC
- Mã sản phẩm: ODF-4Fo-OM2-SC/UPC
- Thương hiệu: 3A Telecom
- Loại sản phẩm: Hộp phối quang ODF (Optical Distribution Frame)
- Dung lượng tối đa: 4 sợi quang (4Fo)
- Hỗ trợ loại cáp: Multimode OM2 (Đa mốt)
- Đường kính lõi quang: 50/125 µm hoặc 62.5/125 µm
- Chuẩn đầu nối quang: SC/UPC (Vuông to, cắm rút, màu xanh dương)
- Bước sóng hoạt động: 850nm / 1300nm (Đặc trưng của Multimode)
- Suy hao chèn (Insertion Loss): ≤ 0.2 dB
- Suy hao phản xạ (Return Loss): ≥ 50 dB
- Độ bền cắm rút (Lifespan): > 1000 lần thao tác cắm/rút liên tục
- Nhiệt độ hoạt động: -40°C đến +75°C
- Chất liệu vỏ hộp: Nhựa ABS chống cháy
- Thép sơn tĩnh điện chống rỉ
- Phụ kiện đi kèm: 4 Pigtail OM2 (1.5m, 0.9mm), 4 Adapter SC/UPC, 4 ống co nhiệt (60mm), Khay hàn, Ốc vít
- Bảo hành: Lỗi 1 đổi 1 nếu lỗi nhà sản xuất
-
