Thông Số Kỹ Thuật Của Máy Đo OTDR 3200 F1
- Tên sản phẩm: Máy Đo OTDR 3200 F1
- Mã sản phẩm: 3200 F1
- Xuất xứ: China
- Bảo hành: 12 tháng
- Lỗi 1 đổi 1 nếu lỗi do nhà sản xuất
- Miễn phí vận chuyển Hà Nội
- Khuyến mại 20% giá trị sản phẩm
- Máy đo OTDR 3200 F1 hoạt động trên bước sóng 1310nm±20nm, cung cấp dải động 24dB, cho phép đo kiểm cáp quang với độ chính xác cao trên khoảng cách thực tế lên đến 60km.
- OTDR 3200 F1 có khả năng đo live test (đo quang sống), cho phép thiết bị hoạt động ngay cả khi có tín hiệu quang trong đường truyền với công suất tối đa -5dBm.
- Event blind zone (vùng mù sự kiện) chỉ 3m và attenuation blind zone (vùng mù suy hao) 8m.
- OTDR 3200 F1 hỗ trợ nhiều chế độ xung từ 3ns đến 10μs, với phạm vi đo từ 500m đến 64km..
- Cổng kết nối đo OTDR sử dụng chuẩn SC/APC.
- Chỉ số khúc xạ có thể điều chỉnh từ 1.00000 đến 2.00000, đảm bảo độ chính xác khoảng cách ±(1m + khoảng lấy mẫu + 0.005% × khoảng cách đo).
- Chức năng OPM tích hợp hỗ trợ đa bước sóng bao gồm 850/980/1300/1310/1490/1550/1625/1650nm, phủ sóng đầy đủ các ứng dụng mạng cáp quang hiện đại.
- Dải đo rộng từ -50dBm đến +26dBm với độ chính xác 5%, đáp ứng yêu cầu đo kiểm công suất tín hiệu từ nguồn phát quang đến đầu thu.
- Cổng kết nối OPM sử dụng chuẩn universal 2.5mm, tương thích với nhiều loại đầu nối FC, SC, ST thông qua bộ chuyển đổi. Người dùng có thể chuyển đổi bước sóng đo bằng phím F1 để xem giá trị công suất quang của các bước sóng khác nhau trong mạch.
- Chức năng phát laser đỏ VFL với công suất 10mW trên bước sóng 650nm giúp dò tìm điểm đứt, điểm uốn cong quá mức của cáp quang một cách trực quan. Đầu kết nối universal 2.5mm cho phép sử dụng linh hoạt với các loại đầu nối khác nhau.
- VFL có 3 chế độ hoạt động: chế độ thường (normal mode) luôn phát sáng liên tục, giúp phát hiện nhanh các điểm sự cố trên tuyến cáp.
- Máy đo OTDR 3200 F1 tích hợp chức năng test cáp mạng RJ45, kết hợp với remote tracker để kiểm tra độ dài, thứ tự dây và phát hiện lỗi trong cáp mạng Ethernet.
- OTDR 3200 F1 sử dụng màn hình LCD màu 3.5 inch với giao diện thân thiện, dễ vận hành ngay cả đối với người mới sử dụng. Thời gian đo lường liên tục lên đến 12 giờ nhờ hệ thống quản lý nguồn thông minh, đảm bảo hoàn thành công việc ngoài hiện trường không lo gián đoạn.
-
Cấu Tạo Của Máy Đo OTDR 3200 F1

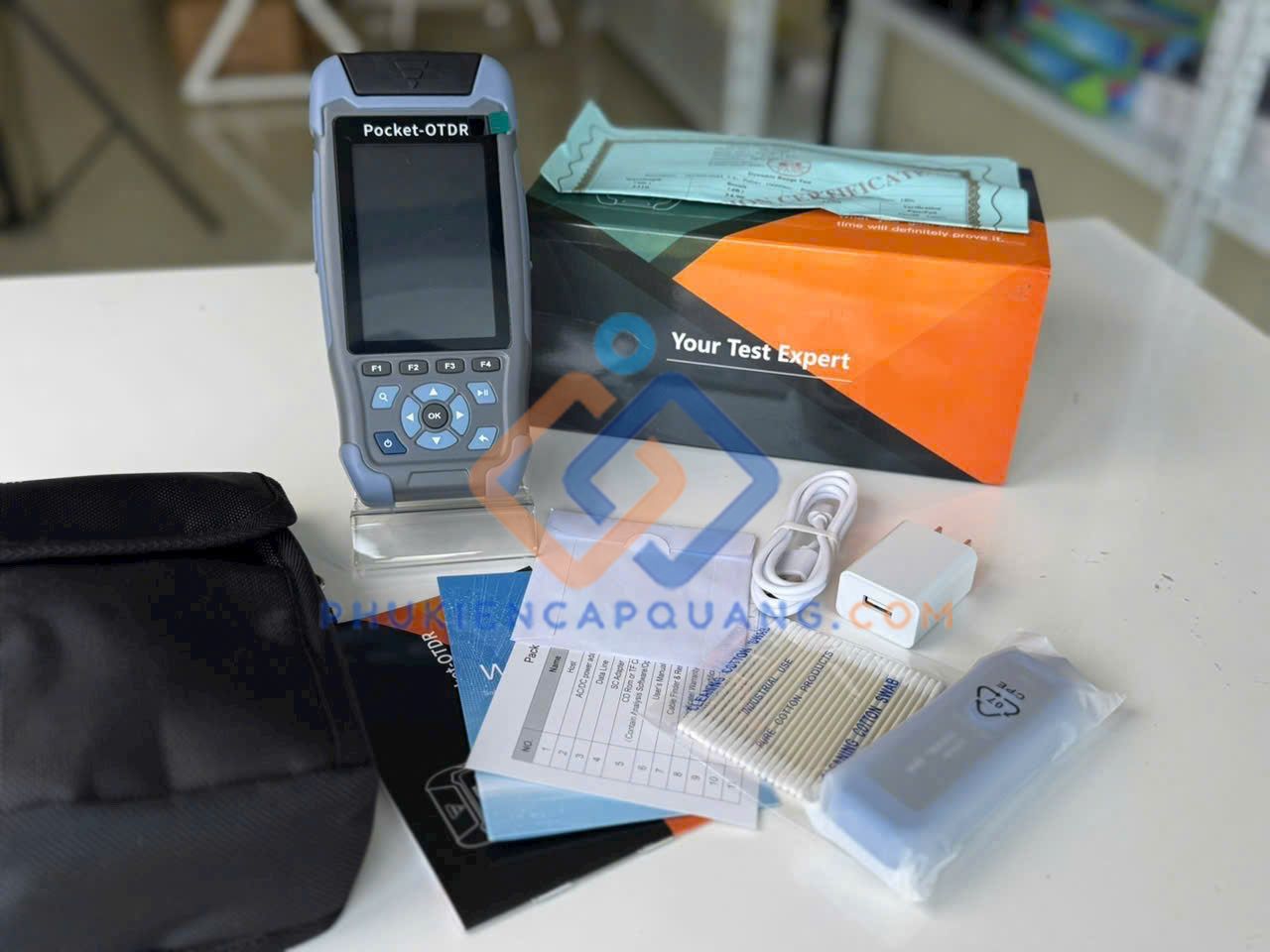

- Máy đo OTDR 3200 F1 được thiết kế với vỏ máy chắc chắn, chống va đập, phù hợp cho môi trường làm việc ngoài trời khắc nghiệt của kỹ thuật viên viễn thông. Kích thước nhỏ gọn, trọng lượng nhẹ giúp dễ dàng mang theo trong túi công cụ hoặc ba lô làm việc hàng ngày.
- Màn hình LCD màu 3.5 inch hiển thị rõ nét các thông số đo lường, đồ thị OTDR trace, giúp người dùng dễ dàng quan sát và phân tích kết quả ngay tại hiện trường. Giao diện UI được thiết kế đơn giản, trực quan, phù hợp với điều kiện ánh sáng ngoài trời.

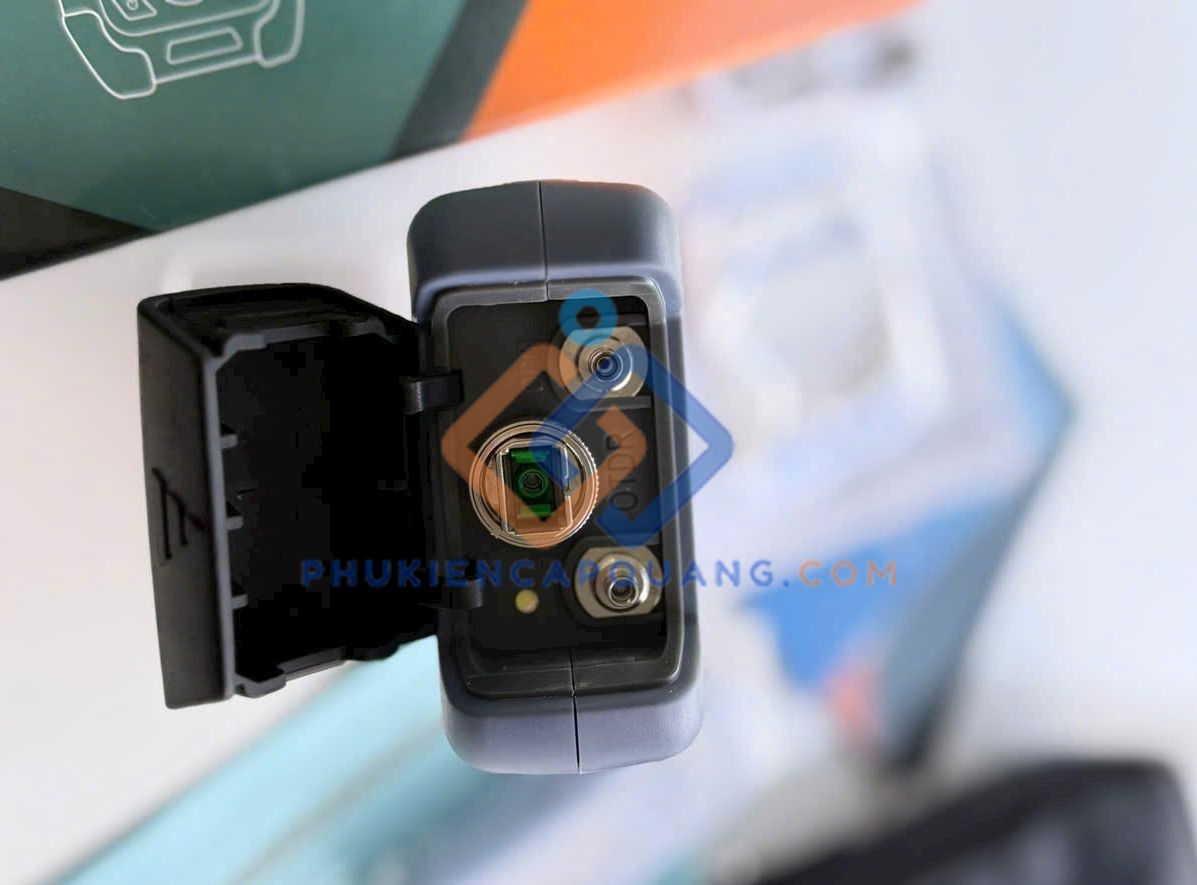

- Máy đo OTDR 3200 F1 trang bị nhiều cổng kết nối chuyên dụng cho từng chức năng đo lường. Cổng đo OTDR sử dụng chuẩn SC/APC (có thể thay thế bằng FC hoặc ST), đảm bảo kết nối ổn định và giảm thiểu phản xạ Fresnel tại điểm đo.
- Cổng OPM và VFL sử dụng đầu nối universal 2.5mm, tương thích với nhiều loại connector thông qua adapter. Cổng RJ45 dành riêng cho chức năng test cáp mạng, được bố trí thuận tiện cho thao tác nhanh.
- Module OTDR sử dụng công nghệ laser 1310nm, tạo xung quang và thu nhận tín hiệu phản xạ Rayleigh từ sợi quang để phân tích đặc tính đường truyền. Module OPM với cảm biến quang nhạy cao đo chính xác công suất quang trên nhiều bước sóng.
- Module VFL tích hợp laser đỏ 650nm công suất 10mW, đạt chuẩn an toàn Class II, cho phép sử dụng an toàn trong môi trường công nghiệp. Hệ thống nguồn pin lithium-ion hiệu suất cao cung cấp thời gian hoạt động liên tục lên đến 12 giờ.
- Máy đo OTDR 3200 F1 sử dụng bộ vi xử lý tốc độ cao để xử lý tín hiệu OTDR, phân tích tự động các sự kiện trên đường truyền như điểm hàn, điểm kết nối, điểm đứt. Dữ liệu đo lường được lưu trữ dưới định dạng SOR chuẩn quốc tế, tương thích với các phần mềm phân tích OTDR khác.
- Bộ nhớ trong cho phép lưu trữ hàng trăm kết quả đo, giúp kỹ thuật viên có thể thu thập dữ liệu nhiều điểm đo trong một lần đi công tác và phân tích chi tiết sau. Chức năng event map hiển thị trực quan vị trí các điểm sự cố trên sơ đồ đường truyền.
- Hệ thống bàn phím của máy đo OTDR 3200 F1 được bố trí khoa học với các phím chức năng rõ ràng. Nút nguồn dạng nhấn giữ để bật/tắt máy, các phím F1-F4 để chuyển đổi nhanh giữa các chức năng và cài đặt.
- Các nút điều hướng giúp di chuyển con trỏ trên đồ thị OTDR trace để phân tích chi tiết các điểm sự kiện. Phím chức năng cho phép truy cập nhanh vào menu cài đặt, lưu trữ dữ liệu và chuyển đổi giữa các chế độ đo khác nhau.
-
Tính Năng Nổi Bật Của Máy Đo OTDR 3200 F1
- Tính năng đo live test cho phép kiểm tra cáp quang ngay cả khi đường truyền đang có tín hiệu hoạt động với công suất tối đa -5dBm. Điều này giúp kỹ thuật viên thực hiện công tác bảo trì, khắc phục sự cố mà không cần ngắt dịch vụ khách hàng, tiết kiệm thời gian và tránh ảnh hưởng đến hoạt động kinh doanh.
- Khả năng đo quang sống đặc biệt hữu ích trong môi trường mạng FTTH/FTTx, nơi việc ngắt dịch vụ có thể ảnh hưởng đến hàng trăm thuê bao. Kỹ thuật viên có thể xác định vị trí sự cố, đo suy hao đường truyền ngay khi nhận được khiếu nại từ khách hàng.
- Máy đo OTDR 3200 F1 tích hợp 5 chức năng chính trong một thiết bị: OTDR, OPM, VFL, test RJ45 và đèn pin chiếu sáng. Thiết kế all-in-one này giúp kỹ thuật viên không cần mang theo nhiều thiết bị đo riêng lẻ, giảm trọng lượng và tối ưu chi phí đầu tư.
- Chỉ cần một thiết bị, kỹ thuật viên có thể thực hiện đầy đủ các công việc: đo chiều dài cáp, xác định điểm đứt, đo suy hao, kiểm tra công suất quang, dò lỗi trực quan và kiểm tra cáp mạng.
- Event blind zone chỉ 3m là một trong những điểm mạnh của máy đo OTDR 3200 F1, cho phép phát hiện các điểm kết nối, điểm hàn rất gần nhau. Trong triển khai mạng FTTH, các jumper cáp quang thường chỉ dài 3-5m, khả năng này giúp kiểm tra chất lượng kết nối ngay cả ở các điểm gần đầu đo.
- Attenuation blind zone 8m đảm bảo đo chính xác suy hao của các điểm kết nối, giúp đánh giá chất lượng hàn nối và phát hiện các điểm có suy hao bất thường. Đây là thông số quan trọng để kiểm tra chất lượng thi công và bàn giao hệ thống mạng.
- Hệ thống pin lithium-ion dung lượng cao kết hợp với công nghệ quản lý nguồn thông minh cho phép máy hoạt động liên tục 12 giờ. Thời gian này đủ để kỹ thuật viên thực hiện đầy đủ công việc trong một ngày làm việc mà không cần sạc lại.
- Khả năng hoạt động lâu dài đặc biệt quan trọng khi làm việc tại các khu vực xa, vùng sâu vùng xa không có điện lưới. Kỹ thuật viên có thể yên tâm thực hiện nhiều điểm đo, thu thập đủ dữ liệu cần thiết trong một chuyến công tác.
- Giao diện UI được thiết kế đơn giản, trực quan với màn hình LCD màu 3.5 inch hiển thị rõ nét. Chức năng auto test (tự động đo) cho phép người dùng mới có thể bắt đầu đo lường chỉ với vài thao tác đơn giản mà không cần hiểu biết sâu về kỹ thuật OTDR.
- Menu cài đặt được tổ chức logic, các thông số thường dùng như bước sóng, phạm vi đo, độ rộng xung có thể điều chỉnh nhanh chóng. Kết quả đo được hiển thị dưới dạng đồ thị trace và bảng event rõ ràng, giúp phân tích và ra quyết định xử lý nhanh chóng.
- Máy đo OTDR 3200 F1 tích hợp thuật toán phân tích suy hao tự động theo phương pháp 4 điểm và 5 điểm. Hệ thống tự động nhận diện và phân loại các sự kiện trên đường truyền như reflective event (điểm phản xạ), non-reflective event (điểm không phản xạ), và end of fiber (cuối sợi).
- Dữ liệu đo lường được lưu trữ dưới định dạng SOR (Standard OTDR Record) - định dạng chuẩn quốc tế được hỗ trợ bởi hầu hết các phần mềm phân tích OTDR. Điều này cho phép chuyển dữ liệu từ máy về máy tính để phân tích chi tiết, lập báo cáo hoặc lưu trữ lâu dài.
- Khả năng tương thích với phần mềm phân tích bên thứ ba giúp tích hợp dữ liệu từ nhiều thiết bị khác nhau vào hệ thống quản lý mạng tập trung.
- Vỏ máy được thiết kế chắc chắn với lớp bảo vệ cao su chống va đập, phù hợp cho môi trường làm việc ngoài trời khắc nghiệt. Thiết bị có thể chịu được rơi vỡ, va chạm trong quá trình vận chuyển và sử dụng hàng ngày.
- Các cổng kết nối được gia công chính xác, bền bỉ, chịu được hàng ngàn lần lắp/tháo. Thiết kế compact, nhỏ gọn giúp dễ dàng cầm nắm và thao tác bằng một tay, đặc biệt thuận tiện khi làm việc trên cao hoặc trong không gian chật hẹp.
-
