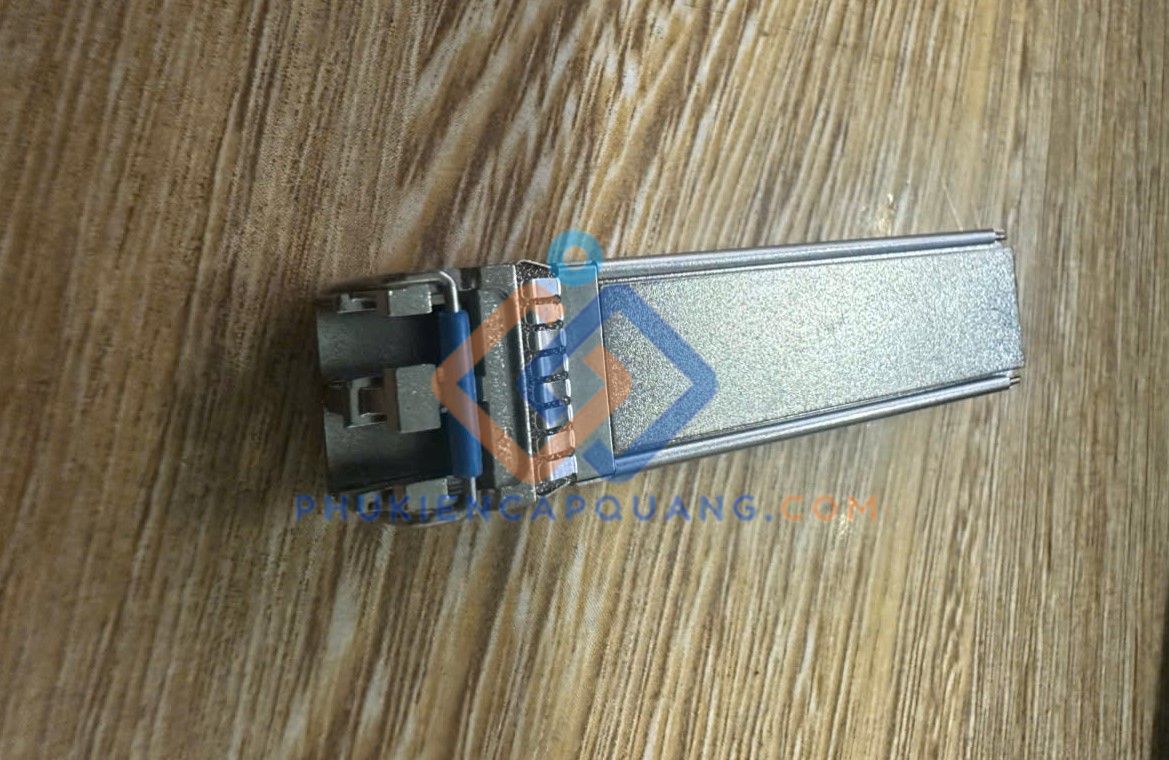

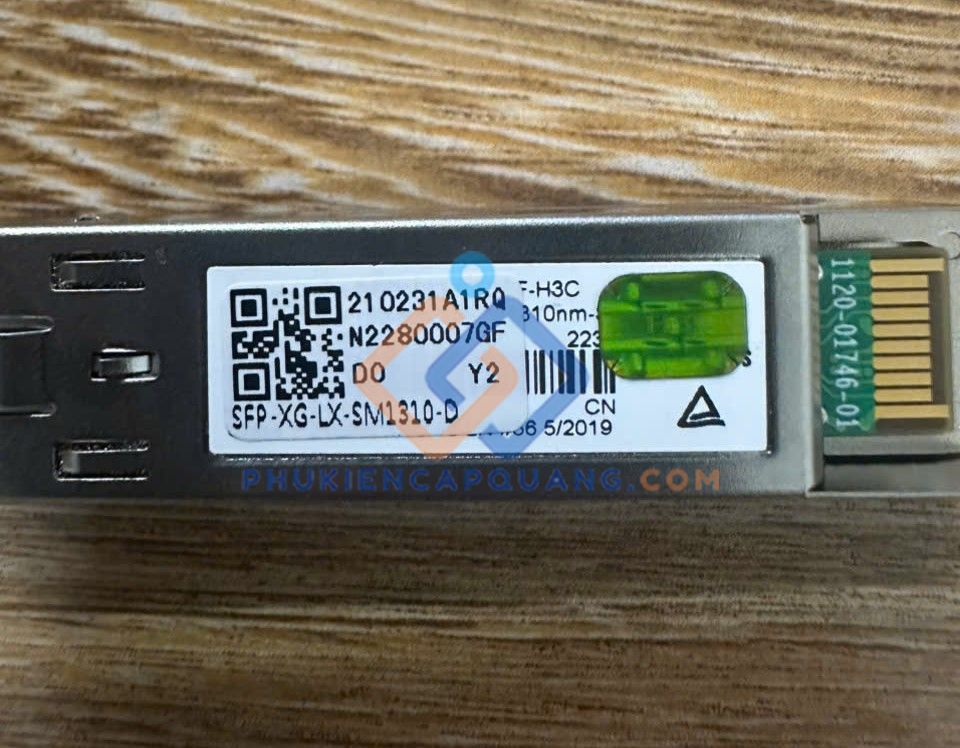

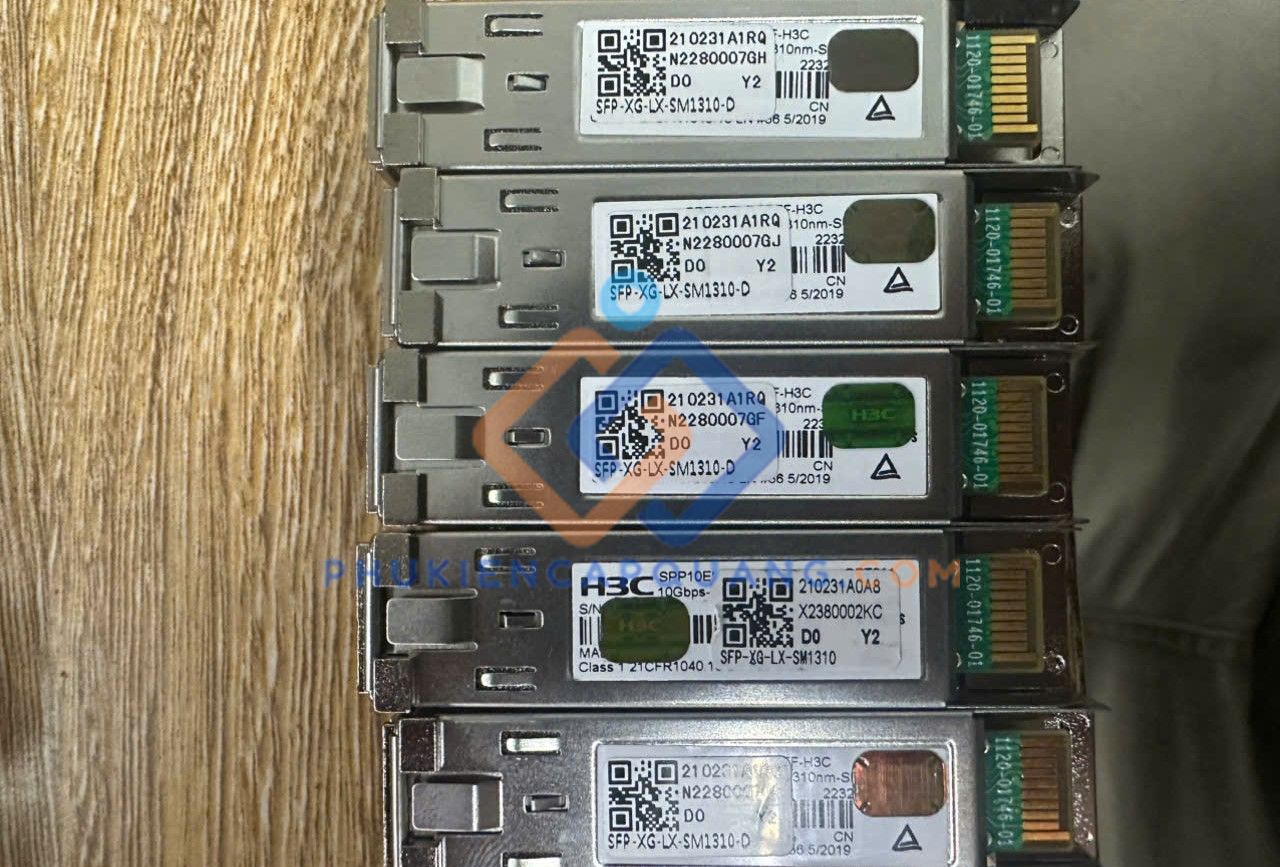

- Module quang H3C SFP-XG-LX-SM1310-D là module SFP+ 10G dùng cho các đường uplink hoặc kết nối quang tốc độ cao trong hệ thống mạng doanh nghiệp, data center, ISP. H3C SFP-XG-LX-SM1310 hỗ trợ chuẩn 10GBASE-LR trên cáp quang singlemode với khoảng cách truyền dẫn tiêu chuẩn 10km, rất phù hợp cho các liên kết đường trục nội bộ giữa các tòa nhà hoặc giữa các phòng máy.
- Module quang H3C SFP-XG-LX-SM1310 sử dụng đầu nối LC duplex nhỏ gọn, dễ đấu nối, hot-swappable, cho phép thêm/bớt module mà không cần tắt thiết bị. Bên trong Module quang H3C SFP-XG-LX-SM1310-D Singlemode là bộ phát quang DFB 1310nm và bộ thu PIN, đảm bảo tín hiệu ổn định, suy hao thấp, đáp ứng yêu cầu truyền tải dữ liệu ở tốc độ 10Gbps.
- H3C SFP-XG-LX-SM1310-D là một bộ thu phát quang chuẩn SFP+, hoạt động ở tốc độ 10 Gigabit/giây. Module quang H3C SFP-XG-LX-SM1310 này đóng vai trò chuyển đổi tín hiệu điện từ các thiết bị mạng (như Switch, Router, Server) thành tín hiệu quang để truyền đi xa qua cáp quang, và ngược lại.
-
Cấu tạo của Module quang H3C SFP-XG-LX-SM1310-D Singlemode
- Vỏ bảo vệ và Cơ chế tản nhiệt: Lớp vỏ bên ngoài của module được làm từ hợp kim kim loại cao cấp. Chống lại các tác động va đập và bụi bẩn từ môi trường. Module 10G hoạt động với tần suất cao sẽ sinh nhiệt. Lớp vỏ kim loại đóng vai trò như một bộ tản nhiệt thụ động, giúp duy trì nhiệt độ hoạt động ổn định (thường từ 0°C đến 70°C).
- Bộ phát quang: Bộ phận này sử dụng một laser DFB hoạt động ở bước sóng 1310nm. Laser DFB được chọn lựa vì khả năng tạo ra chùm sáng đơn sắc với độ rộng phổ hẹp, giúp giảm thiểu hiện tượng tán sắc màu, và để đạt được tốc độ 10Gbps ổn định trên khoảng cách 10km.
- Bộ thu quang: Phía bên kia của module là bộ thu, thường sử dụng một đi-ốt quang PIN có độ nhạy cao. Nhiệm vụ của nó là nhận tín hiệu ánh sáng yếu từ đầu xa và chuyển đổi ngược lại thành tín hiệu điện. Bộ phận này phải có khả năng lọc nhiễu cực tốt để đảm bảo tỷ lệ lỗi bit thấp.
- Mạch in (PCB) và Chip điều khiển: Tất cả các thành phần trên được gắn trên một bo mạch in nhiều lớp chất lượng cao. Tại đây có chứa chip điều khiển tích hợp tính năng DDM/DOM. Chip này liên tục thu thập dữ liệu từ TOSA và ROSA để báo cáo về switch, giúp quản trị viên biết được:
- Đầu kết nối quang: Module sử dụng chuẩn kết nối Duplex LC cho phép mật độ cổng cao trên các thiết bị switch.
-
Ứng dụng của Module quang H3C SFP-XG-LX-SM1310-D Singlemode
- Module quang H3C SFP-XG-LX-SM1310-D Singlemode được sử dụng rộng rãi trong các kết nối 10GbE đường dài nội bộ (up to 10km) như: uplink giữa các switch core–distribution, kết nối giữa các tòa nhà, hoặc liên kết giữa các site trong cùng khu công nghiệp. Với khả năng truyền dẫn 10Gbps ổn định, module đáp ứng tốt cho các ứng dụng đòi hỏi băng thông lớn như ảo hóa, backup dữ liệu, lưu trữ SAN, video streaming, hệ thống camera IP độ phân giải cao.
- Trong môi trường data center, Module quang H3C SFP-XG-LX-SM1310-D Singlemode thường dùng để kết nối spine–leaf hoặc kết nối server aggregation với core switch, bảo đảm độ trễ thấp. Ở hệ thống mạng doanh nghiệp hoặc nhà cung cấp dịch vụ, module có thể dùng để nâng cấp từ các đường 1G lên 10G.
-
Thông số kỹ thuật của Module quang H3C SFP-XG-LX-SM1310-D Singlemode
- Tên sản phẩm: Module quang H3C SFP-XG-LX-SM1310-D
- Mã sản phẩm (P/N) SFP-XG-LX-SM1310-D
- Hãng sản xuất: H3C
- Tốc độ truyền dữ liệu (Data Rate): 10 Gbps (10.3125 Gbps) Hỗ trợ chuẩn 10 Gigabit Ethernet và 10G Fiber Channel.
- Bước sóng (Wavelength): 1310 nm Bước sóng tối ưu cho cáp đơn mốt tầm trung (LR).
- Khoảng cách truyền (Distance): Lên đến 10 km Phù hợp cho kết nối tòa nhà, khu vực rộng lớn.
- Loại cáp hỗ trợ (Fiber Type) SMF (Single Mode Fiber): Sử dụng sợi quang đơn mốt 9/125µm.
- Chuẩn kết nối (Connector): Duplex LC Hai đầu LC (một thu, một phát) nhỏ gọn.
- Công suất phát (Tx Power): -8.2 đến +0.5 dBm Cường độ tín hiệu phát ra từ module
- Độ nhạy thu (Rx Sensitivity): < -14.4 dBm Mức tín hiệu tối thiểu để module nhận biết dữ liệu
- Quỹ công suất (Power Budget): Khoảng 6.2 dB Dùng để tính toán suy hao cho phép trên tuyến cáp.
- Nguồn điện (Voltage): 3.3V Điện áp tiêu chuẩn cho khe cắm SFP+.
- Hỗ trợ DDM/DOM: Có (Yes) Giám sát kỹ thuật số thời gian thực.
- Nhiệt độ hoạt động: 0°C đến 70°C Dải nhiệt độ thương mại.
- Tiêu chuẩn tuân thủ: IEEE 802.3ae 10GBASE-LR Đảm bảo tương thích với các thiết bị chuẩn quốc tế
- Tính năng Hot-swap: Có Có thể thắm/rút nóng mà không cần tắt thiết bị mạng.
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Module quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật của Module quang H3C SFP-XG-LX-SM1310-D Singlemode
- Tên sản phẩm: Module quang H3C SFP-XG-LX-SM1310-D
- Mã sản phẩm (P/N) SFP-XG-LX-SM1310-D
- Hãng sản xuất: H3C
- Tốc độ truyền dữ liệu (Data Rate): 10 Gbps (10.3125 Gbps) Hỗ trợ chuẩn 10 Gigabit Ethernet và 10G Fiber Channel.
- Bước sóng (Wavelength): 1310 nm Bước sóng tối ưu cho cáp đơn mốt tầm trung (LR).
- Khoảng cách truyền (Distance): Lên đến 10 km Phù hợp cho kết nối tòa nhà, khu vực rộng lớn.
- Loại cáp hỗ trợ (Fiber Type) SMF (Single Mode Fiber): Sử dụng sợi quang đơn mốt 9/125µm.
- Chuẩn kết nối (Connector): Duplex LC Hai đầu LC (một thu, một phát) nhỏ gọn.
- Công suất phát (Tx Power): -8.2 đến +0.5 dBm Cường độ tín hiệu phát ra từ module
- Độ nhạy thu (Rx Sensitivity): < -14.4 dBm Mức tín hiệu tối thiểu để module nhận biết dữ liệu
- Quỹ công suất (Power Budget): Khoảng 6.2 dB Dùng để tính toán suy hao cho phép trên tuyến cáp.
- Nguồn điện (Voltage): 3.3V Điện áp tiêu chuẩn cho khe cắm SFP+.
- Hỗ trợ DDM/DOM: Có (Yes) Giám sát kỹ thuật số thời gian thực.
- Nhiệt độ hoạt động: 0°C đến 70°C Dải nhiệt độ thương mại.
- Tiêu chuẩn tuân thủ: IEEE 802.3ae 10GBASE-LR Đảm bảo tương thích với các thiết bị chuẩn quốc tế
- Tính năng Hot-swap: Có Có thể thắm/rút nóng mà không cần tắt thiết bị mạng.
-
