- Tạ chống rung cho cáp quang OPGW (hay còn gọi là tạ chống rung Stockbridge dùng cho OPGW) là một loại thiết bị cơ khí đặc biệt được gắn trực tiếp lên đường dây cáp quang quang điện lực. Chức năng chính của nó là kiểm soát, giảm thiểu và triệt tiêu các rung động do lực khí động học của gió tự nhiên hoặc các chấn động môi trường gây ra.
- Tạ chống rung cho cáp quang OPGW được thiết kế bao gồm hai quả nặng ở hai đầu được nối với nhau bằng một đoạn cáp có tính đàn hồi, tạ chống rung sẽ tạo ra những dao động "ngược pha" với dao động của sợi cáp quang. Khi sợi cáp bị gió thổi hất lên trên, quả tạ sẽ có xu hướng lao xuống dưới và ngược lại. Hai lực này gặp nhau sẽ tự động triệt tiêu lẫn nhau, giúp đường dây nhanh chóng trở về trạng thái cân bằng, bảo vệ cáp quang khỏi nguy cơ đứt gãy và kéo dài tuổi thọ cho toàn bộ hệ thống truyền tải.
-

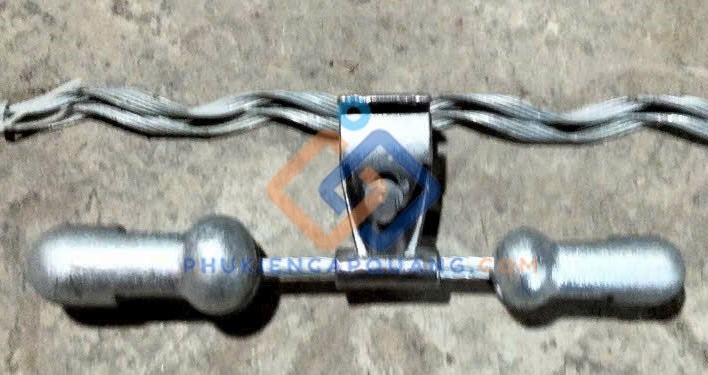

Cấu tạo Tạ chống rung cho cáp quang OPGW
- Quả tạ (Đầu búa chống rung / Counterweights): Quả tạ thường được đúc nguyên khối bằng thép chất lượng cao, sau đó được mạ kẽm nhúng nóng toàn bộ bề mặt. Lớp mạ kẽm này giúp quả tạ chống lại sự ăn mòn, rỉ sét từ mưa, nắng, sương muối và các điều kiện thời tiết khắc nghiệt ngoài trời.
- Quả tạ tạo ra khối lượng đối trọng lớn. Kích thước và trọng lượng của hai quả tạ này thường được tính toán rất kỹ lưỡng và có thể khác nhau (thiết kế bất đối xứng) nhằm giải tán được nhiều dải tần số rung động cộng hưởng khác nhau trên thân cáp.
- Dây tạo rung (Dây cáp thép truyền dao động / Messenger Cable): Được bện từ nhiều sợi thép cường độ cao, mạ kẽm nhúng nóng. Điểm đặc biệt là các sợi thép này được vặn xoắn với nhau theo một cấu trúc nhất định để tạo ra tính dao động đàn hồi. Khi có rung động truyền từ cáp quang sang tạ, sự uốn cong của dây tạo rung sẽ làm cho các sợi thép mạ kẽm bên trong cọ xát, trượt lên nhau. Lực ma sát sinh ra từ sự cọ xát này sẽ chuyển hóa năng lượng cơ học thành nhiệt năng và phát tán ra ngoài môi trường, từ đó hết sự rung lắc.
- Kẹp cố định (Ngàm kẹp / Clamp): Kẹp thường được gia công từ hợp kim nhôm đúc, có trọng lượng nhẹ nhưng khả năng chịu lực cực cao và không bị oxy hóa. Bề mặt cũng được mạ kẽm nhúng nóng để đồng bộ với toàn bộ thiết bị. Kẹp có thiết kế ngàm chữ U hoặc rãnh cong để ôm khít lấy sợi cáp quang OPGW . Kẹp giữ vai trò mỏ neo, cố định chắc chắn tạ chống rung vào đúng vị trí cần thiết trên đường dây mà không làm tuột hay trượt tạ khi có gió bão.
- Dây lót bảo vệ cáp (Armour Rods): Cáp quang OPGW chứa các sợi quang học bằng thủy tinh rất nhạy cảm với lực siết cơ học. Do đó, khi lắp Tạ chống rung cho cáp quang OPGW, người ta bắt buộc phải sử dụng thêm lớp dây lót bảo vệ. Dây lót được làm từ nhôm nguyên chất hoặc hợp kim nhôm, mạ kẽm nhúng nóng. Dây lót gồm nhiều sợi nhôm định hình bện xoắn lại, quấn chặt quanh lớp vỏ ngoài của cáp quang OPGW tại điểm lắp tạ. Nó hoạt động như một lớp đệm giảm xóc, phân tán đều lực siết của ngàm kẹp ra một diện tích rộng hơn, ngăn chặn tình trạng móp méo vỏ cáp và bảo vệ an toàn tuyệt đối cho các sợi quang bên trong.
- Hệ thống Bulong, ốc vít cường độ cao: Sử dụng các loại Bulong kích thước M12 - M14, đi kèm với đai ốc (ecu), vòng đệm phẳng (long đen) và vòng đệm vênh (chống tự tháo). Tất cả đều được mạ kẽm nhúng nóng. Dùng để siết chặt ngàm kẹp vào sợi cáp. Đệm vênh đóng vai trò vô cùng quan trọng, giúp duy trì lực siết vĩnh cửu, đảm bảo bulong không bao giờ bị nới lỏng dưới tác động của sự rung động liên tục trong suốt hàng chục năm vận hành.
-
Thông số kỹ thuật của Tạ chống rung cho cáp quang OPGW
- Tên sản phẩm: Tạ chống rung cho cáp quang OPGW
- Mã sản phẩm thông dụng: 4D-20, 4D-30
- Tiết diện cáp: OPGW áp dụng 50, 57, 70, 81, 90, 120, 130, 150 (mm2)
- Số lượng lõi quang: 12, 24, 48 core Singlemode
- Cấp điện áp lưới điện: 110kV, 220kV, 500kV
- Vật liệu thân tạ Gang đúc: / Thép nguyên khối (Mạ kẽm nhúng nóng)
- Vật liệu ngàm kẹp: Hợp kim nhôm siêu bền (Mạ kẽm nhúng nóng)
- Dây lót bảo vệ: (Armour Rod) Hợp kim nhôm bện xoắn
- Bulong khóa kẹp: M12 - M14, bao gồm Ecu, Long đen, Đệm vênh thép mạ kẽm
- Tạ chống rung có thể tương thích với các dòng cáp quang OPGW có tiết diện trải dài từ nhỏ đến lớn: 50mm2, 57mm2, 70mm2, 81mm2, 90mm2, 120mm2, 130mm2, và 150mm2.
- Tạ chống rung cho cáp quang OPGW đáp ứng hoàn hảo yêu cầu vận hành an toàn trên các đường dây truyền tải điện cao thế ở các cấp điện áp: 110kV, 220kV và mạng lưới điện siêu cao áp 500kV.
- Trọng lượng tổng thể (từ vài kg đến hàng chục kg): Trọng lượng của quả tạ được tính toán tùy thuộc vào yêu cầu của đoạn cáp cần chống rung. Cáp càng to, nhịp cột càng dài, khu vực gió càng mạnh thì yêu cầu tạ chống rung phải có khối lượng đối trọng càng lớn.
-
Ứng dụng của Tạ chống rung cho cáp quang OPGW
- Bảo vệ đường trục cáp quang viễn thông trên lưới điện quốc gia: Tại các đường dây điện cao thế 110kV, 220kV và 500kV vắt ngang qua các tỉnh thành, khoảng cách giữa hai cột điện (nhịp cột) thường rất lớn, có thể lên tới hàng trăm mét.
- Ứng dụng tại các địa hình có điều kiện khí hậu khắc nghiệt: Khu vực ven biển gió biển thổi liên tục và mạnh mẽ dễ gây ra dao động cộng hưởng biên độ lớn. Tạ chống rung sử dụng vật liệu mạ kẽm nhúng nóng không chỉ chống lại dao động mà còn miễn nhiễm với sự ăn mòn của muối biển.
- Khu vực núi cao (vượt thung lũng, vượt sông): Các khoảng vượt sông rạch hoặc thung lũng thường tạo ra luồng gió hút cực mạnh. Tạ chống rung cho cáp quang OPGW lúc này đóng vai trò sống còn giúp triệt tiêu hiện tượng "nhảy dây" (galloping) của cáp, ngăn chặn tình trạng cáp văng quật vào các pha dây điện bên dưới gây chập cháy, nổ hoặc đứt gãy cột điện.
- Ứng dụng đa dạng hóa trong thi công lưới điện
- Tạ chống rung cho cáp quang phi kim loại ADSS treo trên cột hạ thế, trung thế.
- Tạ chống rung cho dây dẫn nhôm lõi thép (ACSR, AAC).
- Tạ chống rung cho dây chống sét truyền thống (TK 50, 70, 90, dây GSW...).
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật của Tạ chống rung cho cáp quang OPGW
- Tên sản phẩm: Tạ chống rung cho cáp quang OPGW
- Mã sản phẩm thông dụng: 4D-20, 4D-30
- Tiết diện cáp: OPGW áp dụng 50, 57, 70, 81, 90, 120, 130, 150 (mm2)
- Số lượng lõi quang: 12, 24, 48 core Singlemode
- Cấp điện áp lưới điện: 110kV, 220kV, 500kV
- Vật liệu thân tạ Gang đúc: / Thép nguyên khối (Mạ kẽm nhúng nóng)
- Vật liệu ngàm kẹp: Hợp kim nhôm siêu bền (Mạ kẽm nhúng nóng)
- Dây lót bảo vệ: (Armour Rod) Hợp kim nhôm bện xoắn
- Bulong khóa kẹp: M12 - M14, bao gồm Ecu, Long đen, Đệm vênh thép mạ kẽm
- Tạ chống rung có thể tương thích với các dòng cáp quang OPGW có tiết diện trải dài từ nhỏ đến lớn: 50mm2, 57mm2, 70mm2, 81mm2, 90mm2, 120mm2, 130mm2, và 150mm2.
- Tạ chống rung cho cáp quang OPGW đáp ứng hoàn hảo yêu cầu vận hành an toàn trên các đường dây truyền tải điện cao thế ở các cấp điện áp: 110kV, 220kV và mạng lưới điện siêu cao áp 500kV.
- Trọng lượng tổng thể (từ vài kg đến hàng chục kg): Trọng lượng của quả tạ được tính toán tùy thuộc vào yêu cầu của đoạn cáp cần chống rung. Cáp càng to, nhịp cột càng dài, khu vực gió càng mạnh thì yêu cầu tạ chống rung phải có khối lượng đối trọng càng lớn.
-
