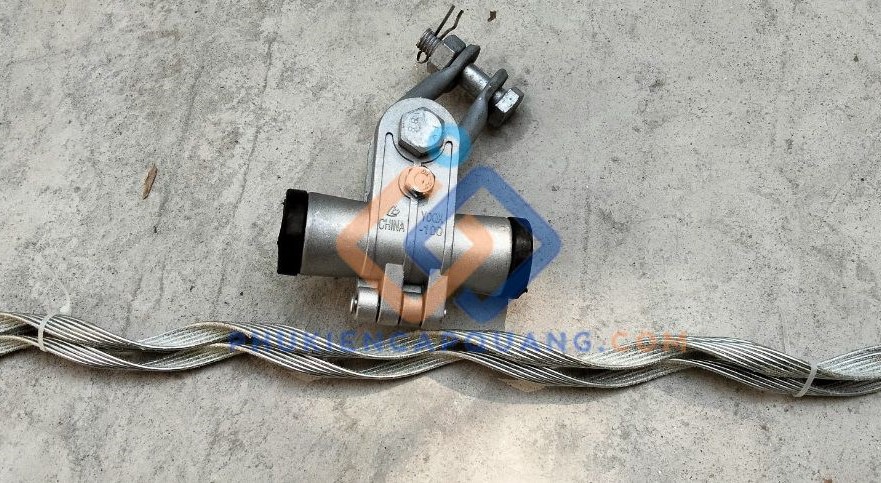

Bộ treo cáp quang ADSS KV100
- Bộ treo cáp quang ADSS KV100 được thiết kế chuyên dụng cho cáp quang tự treo ADSS, đáp ứng tiêu chuẩn kỹ thuật khắt khe nhất. Với cấu tạo đơn giản nhưng vững chắc, sản phẩm dễ dàng lắp đặt, tiết kiệm thời gian và công sức thi công. Đặc biệt, giá thành hợp lý, phù hợp với mọi quy mô dự án từ nhỏ đến lớn.
- Sản phẩm được sản xuất tại Việt Nam trên dây chuyền công nghệ hiện đại, sử dụng vật liệu thép mạ kẽm nóng và cao su chất lượng cao, chống ăn mòn, chịu lực tốt, tuổi thọ lên đến hàng chục năm. Các chi tiết như dây bện xoắn, lót cáp, khóa đỡ, móc treo chữ U, bulong, ốc vít đều được gia công chính xác, đảm bảo độ an toàn tuyệt đối khi sử dụng ngoài trời
-
Thông số kỹ thuật
- Đường kính cáp ADSS: phù hợp 15.3 mm – 15.9 mm
- Lực chịu tải tối thiểu: ≥ 10 kN
- Khả năng bám giữ: ≥ 95% lực kéo căng cho phép của cáp
- Chiều dài lớp bện néo cáp: ≥ 800 mm
- Số sợi bện: 3.0 × 5
- Bulong: M16
- Vật liệu: Thép mạ kẽm nóng, hợp kim nhôm, cao su chống ăn mòn
- Khoảng vượt cho phép: 100 m
- Sai số kích thước: A = A ± A × 6%
- Ứng dụng Treo cáp quang ADSS trên cột, tường, hệ thống điện lực...
-

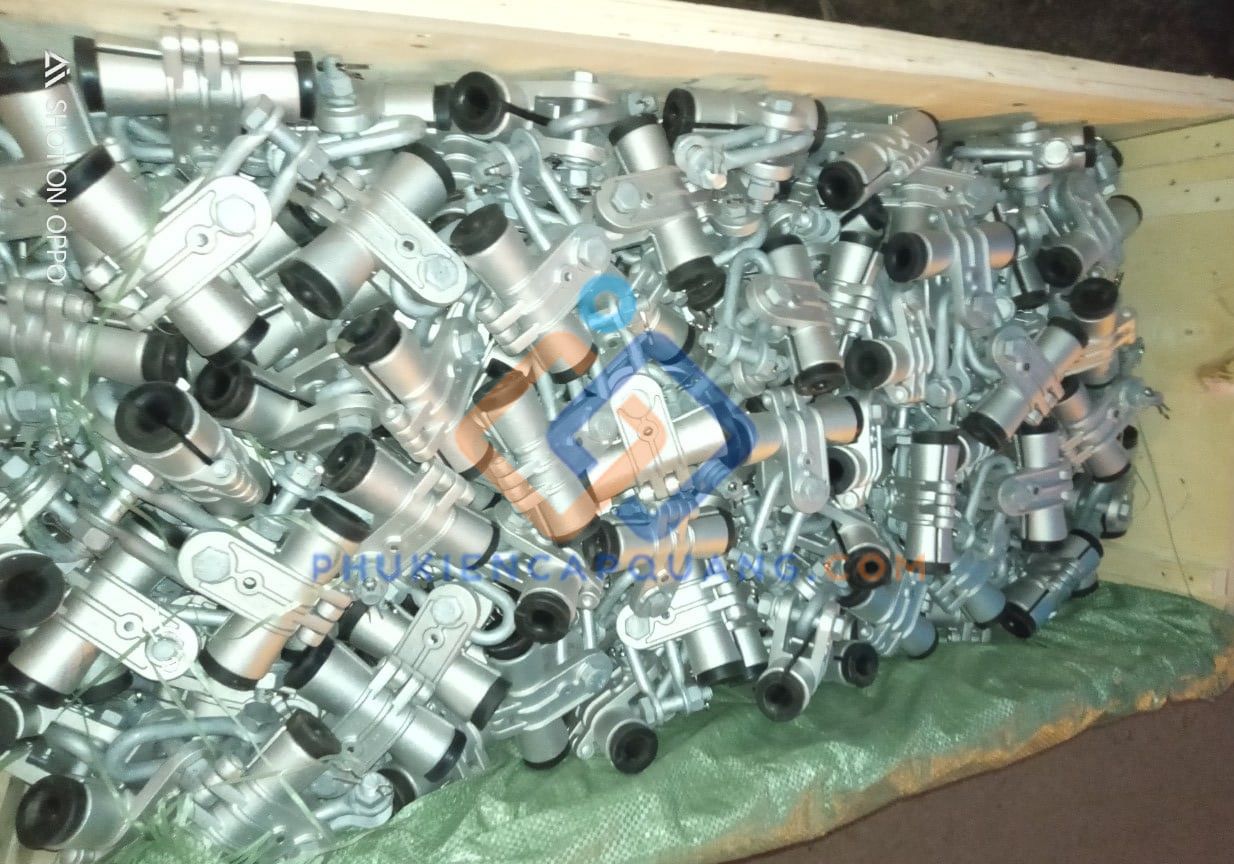

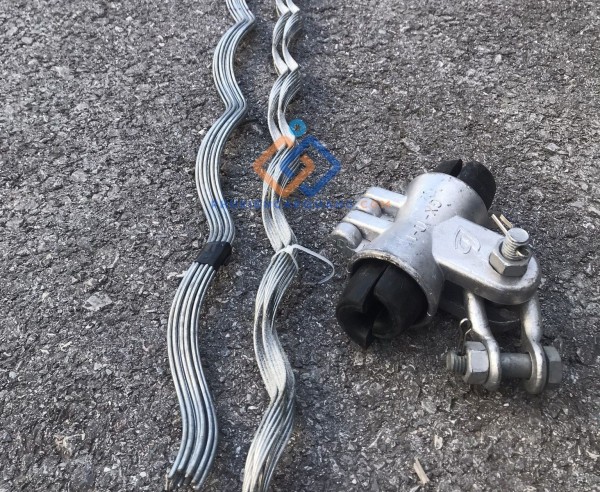

Cấu tạo bộ treo cáp quang ADSS KV100 gồm các thành phần chính:
- Móc nối chữ U (Còng néo): Làm từ hợp kim cứng, chịu lực cao, dùng để treo bộ đỡ vào cột hoặc gông.
- Vỏ bọc (Housing): Hình trụ, hợp kim nhôm, bảo vệ và cố định hai tấm đệm cao su.
- Bulong liên kết: Đảm bảo kết nối chắc chắn giữa các bộ phận và với cột đỡ.
- Đệm cao su: Hai nửa hình trụ, giúp bảo vệ cáp, giảm rung động và tránh mài mòn.

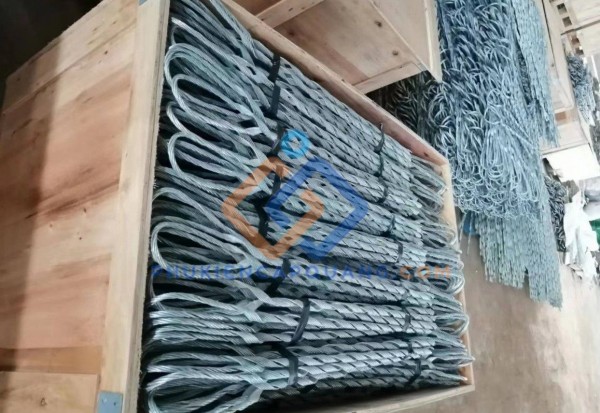

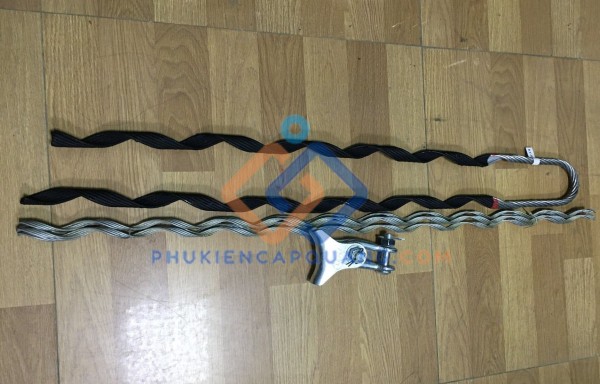

- Dây bện xoắn: Bảo vệ cáp khỏi tác động ngoại lực, phân tán lực đều trên toàn bộ sợi cáp, tránh đứt gãy
