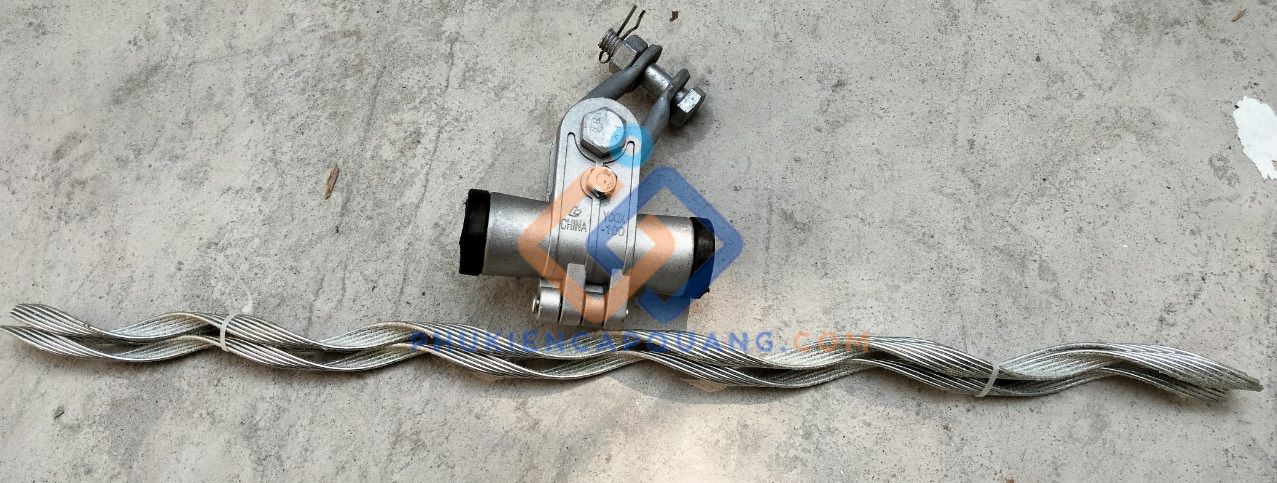

Bộ treo néo cáp quang KV400 là gì?
- Bộ treo néo cáp quang KV400, còn gọi là bộ néo cáp quang ADSS KV400 hoặc chuỗi néo cáp quang ADSS khoảng vượt 400m, là thiết bị chuyên dụng dùng để néo giữ và phân phối lực đều trên mặt cáp quang ADSS trong các hệ thống cáp quang tự treo.
- Bộ treo néo cáp quang Khoảng vượt 400 được thiết kế để sử dụng cho các tuyến cáp có khoảng cách giữa các cột điện (khoảng vượt) nhỏ hơn hoặc bằng 400 mét.
- Vai trò chính của bộ néo KV400 là giữ cho cáp quang không bị võng quá mức, tránh lực tập trung gây hư hại cáp, đồng thời tăng khả năng bảo vệ và độ bền của cáp quang ADSS khi chịu tác động của môi trường và lực kéo căng trong quá trình vận hành.
- Bộ néo KV400 đảm bảo lực bám giữ cáp không nhỏ hơn 90% lực kéo căng cho phép của cáp, giúp cáp luôn căng thẳng đúng mức, vận hành ổn định.
-
Cấu tạo Bộ treo néo cáp quang Khoảng vượt 400
- Bộ treo néo cáp quang KV400 gồm nhiều thành phần cấu tạo bằng thép mạ kẽm nhúng nóng chống gỉ, đảm bảo độ bền và khả năng chịu lực cao trong môi trường ngoài trời khắc nghiệt. Cấu tạo chi tiết bao gồm:
- Củ néo (Còng néo, móc nối chữ U): Dùng để treo bộ néo vào cột hoặc móc vào bộ gông, được làm bằng thép mạ nhúng nóng, chịu lực tốt.
- Dây néo ngoài: Là dây thép cường lực mạ kẽm nhúng nóng, có chiều dài tối thiểu 1100mm, gồm 8 sợi đường kính 3.0mm trở lên, được xoắn ngược chiều nhau với lớp cát bên trong tạo ma sát giúp bám giữ cáp chắc chắn.
- Dây lót trong: Dây thép mạ kẽm nhúng nóng, dài tối thiểu 1400mm, gồm 16 sợi (556) đường kính 2.2mm trở lên, dùng để bảo vệ cáp quang trực tiếp, phủ kín cáp và tăng ma sát.
- Khuyên lót: Đỡ dây néo ngoài, làm bằng thép mạ kẽm nhúng nóng.
- Bulong liên kết, chốt chẻ, yếm néo, khớp nối trung gian: Các chi tiết này dùng để liên kết các thành phần bộ néo với nhau và với bộ gông hoặc đế ốp trên cột, đều được mạ nhúng nóng chống gỉ.
- Lót cáp bằng cao su: Có đệm lá thép mỏng đảm bảo bền chắc, bảo vệ cáp khỏi tổn thương do lực ép.
- Tất cả các thành phần đều được thiết kế để phân phối lực đều trên mặt cáp, tránh lực tập trung gây hư hại, đồng thời đảm bảo khả năng chịu lực kéo căng tối thiểu 37 kN, phù hợp cho cáp ADSS có đường kính từ 13mm đến 14mm.
-
Thông số kỹ thuật Bộ treo néo cáp quang ADSS KV400
- Khoảng vượt: 400m
- Lực căng tối đa: kN ≥ 37.0
- U néo, Bulong cái 01
- Bulong liên kết cái 03
- Nối trung gian cái 02
- Mắt néo cái 01
- Dây néo ngoài cái 01 (thép mạ kẽm nhúng nóng, ≥1100mm)
- Dây lót trong cái 02 (thép mạ kẽm nhúng nóng, ≥1400mm)
- Đường kính cáp áp dụng: 13mm – 14mm
-
Viễn Thông 3A chuyên cung cáp Thiết bị quang, Cáp quang, bộ treo néo cáp quang Chính Hăng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật Bộ treo néo cáp quang ADSS KV400
- Khoảng vượt: 400m
- Lực căng tối đa: kN ≥ 37.0
- U néo, Bulong cái 01
- Bulong liên kết cái 03
- Nối trung gian cái 02
- Mắt néo cái 01
- Dây néo ngoài cái 01 (thép mạ kẽm nhúng nóng, ≥1100mm)
- Dây lót trong cái 02 (thép mạ kẽm nhúng nóng, ≥1400mm)
- Đường kính cáp áp dụng: 13mm – 14mm
-
