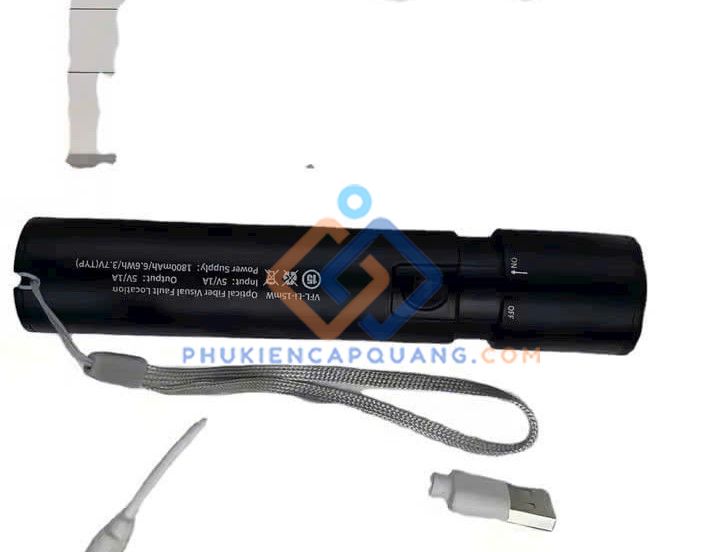

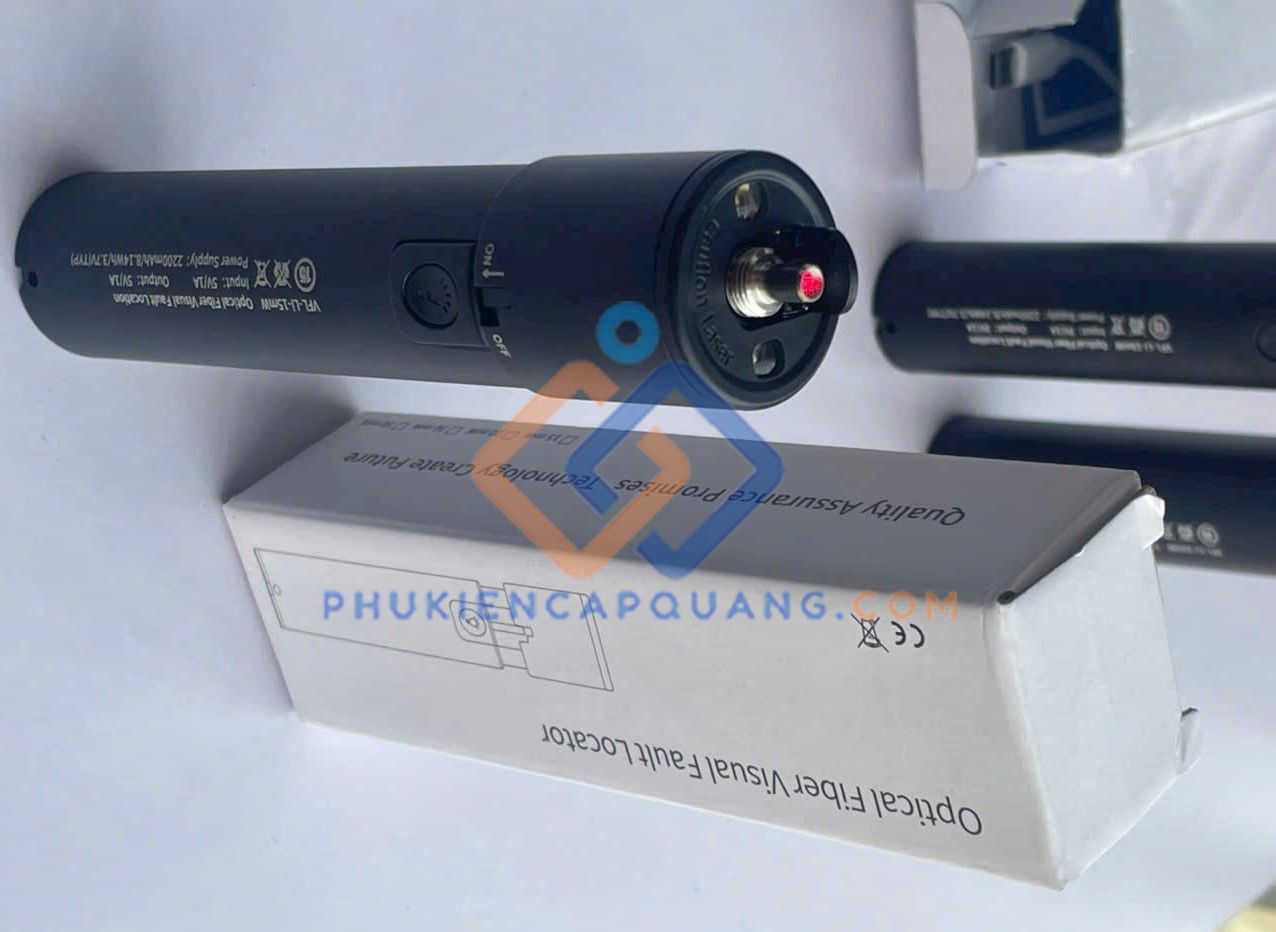

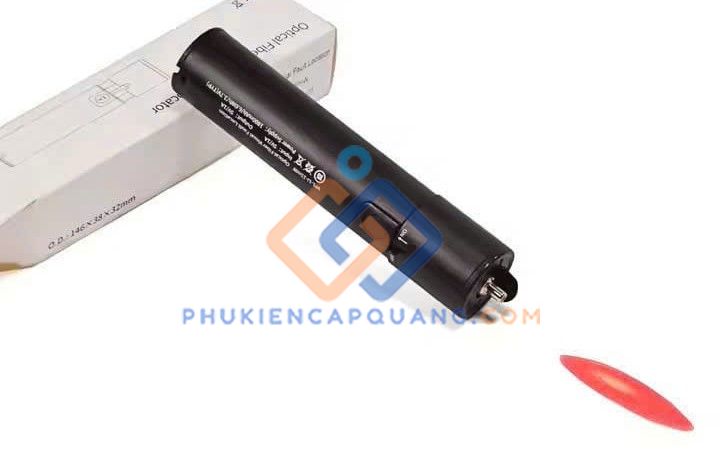

Tìm hiểu Bút soi sợi quang 10km VFL
- Bút soi sợi quang là thiết bị phát ra ánh sáng laser màu đỏ có bước sóng (thường là 650nm) nằm trong vùng quang phổ mà mắt thường có thể nhìn thấy được. Khác với các thiết bị đo kiểm chuyên sâu như máy đo phản xạ miền thời gian (OTDR) sử dụng ánh sáng hồng ngoại vô hình để đo suy hao, bút soi quang được thiết kế cho mục đích trực quan hóa các lỗi vật lý.
- Bút soi sợi quang 10km là dòng sản phẩm có công suất phát quang đầu ra khoảng 10mW. Công suất này đủ mạnh để ánh sáng laser đi xuyên qua sợi quang đơn mốt (Single-mode) hoặc đa mốt (Multi-mode) với khoảng cách lên đến 10 cây số.
- Nguyên lý của thiết bị này dựa trên hiện tượng tán xạ ánh sáng. Khi bạn đưa ánh sáng laser đỏ vào một đầu sợi quang:
- Ánh sáng sẽ được dẫn truyền toàn phần bên trong lõi sợi và thoát ra ở đầu bên kia như một điểm sáng đỏ rực rỡ. Điều này giúp kỹ thuật viên xác định nhanh chóng sợi nào là sợi cần tìm trong một bó cáp rối rắm (thông quang).
- Nếu sợi quang bị lỗi (gãy, nứt, uốn cong quá mức): Tại vị trí lỗi, ánh sáng sẽ không còn bị phản xạ toàn phần mà sẽ tán xạ ra ngoài lớp vỏ bọc.
-
Cấu tạo cơ bản của Bút soi sợi quang 10km
- Diode Laser: Bút soi quang 10km sử dụng một Diode Laser phát xạ bề mặt hoặc cạnh. Chất lượng của LD quyết định độ gom của tia sáng và tuổi thọ của bút. Một LD tốt sẽ cho tia sáng đỏ, sắc nét, đi xa mà không bị tán xạ quá nhiều ngay tại đầu phát.
- Mạch điều khiển: Mạch điện tử bên trong có nhiệm vụ cung cấp dòng điện ổn định cho Diode Laser. Với dòng 10km, mạch cần duy trì công suất ổn định ở mức 10mW bất kể dung lượng pin đang đầy hay vơi dần. Các bút soi quang cao cấp thường có mạch APC (Automatic Power Control) để giữ độ sáng không đổi..
- Đầu kết nối quang: Đa số bút soi quang 10km hiện nay được trang bị đầu nối quang tiêu chuẩn 2.5mm Universal. Điều này có nghĩa là nó tương thích trực tiếp với các loại đầu nối phổ biến nhất trong hạ tầng mạng là SC, FC và ST mà không cần bộ chuyển đổi. Phần ống dẫn hướng (ferrule) bên trong thường làm bằng gốm (ceramic) hoặc đồng phosphor để đảm bảo độ chính xác khi cắm đầu quang vào, tránh làm xước bề mặt tiếp xúc.
- Vỏ bảo vệ: Hợp kim nhôm giúp tản nhiệt tốt cho Diode Laser, đồng thời mang lại khả năng chịu va đập cao khi kỹ thuật viên làm việc tại công trường.
- Nguồn năng lượng: Thiết kế tiêu chuẩn sử dụng 2 viên pin AA hoặc AAA. Đây là loại pin cực kỳ thông dụng, dễ dàng mua ở bất cứ đâu, giúp kỹ thuật viên không bao giờ phải lo lắng về việc hết pin giữa chừng.
-
Đặc điểm nổi bật của Bút soi sợi quang 10km VFL
- Chế độ CW: Sáng liên tục. Dùng để đo thông quang, kiểm tra xem ánh sáng có đi từ đầu này sang đầu kia của sợi cáp hay không.
- Chế độ GLINT/PULSE: Ánh sáng chớp tắt liên tục. Chế độ này giúp mắt người dễ dàng phát hiện ra điểm rò rỉ ánh sáng (điểm lỗi) trong môi trường có ánh sáng mạnh hoặc khi điểm lỗi nằm ở vị trí khó quan sát.
-
Thông số kỹ thuật Bút soi sợi quang 10km
- Tên sản phẩm: Bút soi sợi quang 10km
- Mã sản phẩm: VFL-10Km-GTCOM
- Thương hiệu: GT-COM
- Bước sóng đầu ra 650nm ± 10nm Ánh sáng đỏ tươi, dễ nhìn thấy nhất đối với mắt người trong dải an toàn .
- Công suất phát quang > 10mW Đảm bảo ánh sáng đi được quãng đường lý thuyết lên tới 10-12km trên sợi quang đơn mốt .
- Khoảng cách soi 10km - 12km Khoảng cách thực tế phụ thuộc vào chất lượng sợi quang và số lượng mối hàn trên tuyến.
- Đầu kết nối quang 2.5mm Universal (FC/SC/ST) Tương thích với hầu hết các loại dây nhảy quang thông dụng mà không cần đầu chuyển .
- Chế độ hoạt động CW (Liên tục) / Pulse (Nhấp nháy 2Hz) Đa dạng hóa khả năng phát hiện lỗi trong các môi trường khác nhau.
- Loại pin sử dụng 2 x AA 1.5V Pin tiểu thông dụng, dễ thay thế, chi phí thấp .
- Thời gian hoạt động > 15 giờ liên tục Đủ cho 2-3 ngày làm việc cường độ cao .
- Vật liệu vỏ Hợp kim nhôm hoặc Nhựa kỹ thuật Bền bỉ, chịu va đập, tản nhiệt tốt cho diode laser .
- Nhiệt độ hoạt động -20°C đến +60°C Hoạt động tốt trong môi trường khắc nghiệt, từ phòng lạnh server đến tủ cáp ngoài trời nắng nóng .
- Nhiệt độ bảo quản -40°C đến +85°C An toàn khi vận chuyển hoặc lưu kho dài ngày .
- Kích thước & Trọng lượng Dạng bút, ~175mm dài, ~100g Nhỏ gọn, dễ dàng cài vào túi áo hoặc túi đồ nghề.
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật Bút soi sợi quang 10km
- Tên sản phẩm: Bút soi sợi quang 10km
- Mã sản phẩm: VFL-10Km-GTCOM
- Thương hiệu: GT-COM
- Bước sóng đầu ra 650nm ± 10nm Ánh sáng đỏ tươi, dễ nhìn thấy nhất đối với mắt người trong dải an toàn .
- Công suất phát quang > 10mW Đảm bảo ánh sáng đi được quãng đường lý thuyết lên tới 10-12km trên sợi quang đơn mốt .
- Khoảng cách soi 10km - 12km Khoảng cách thực tế phụ thuộc vào chất lượng sợi quang và số lượng mối hàn trên tuyến.
- Đầu kết nối quang 2.5mm Universal (FC/SC/ST) Tương thích với hầu hết các loại dây nhảy quang thông dụng mà không cần đầu chuyển .
- Chế độ hoạt động CW (Liên tục) / Pulse (Nhấp nháy 2Hz) Đa dạng hóa khả năng phát hiện lỗi trong các môi trường khác nhau.
- Loại pin sử dụng 2 x AA 1.5V Pin tiểu thông dụng, dễ thay thế, chi phí thấp .
- Thời gian hoạt động > 15 giờ liên tục Đủ cho 2-3 ngày làm việc cường độ cao .
- Vật liệu vỏ Hợp kim nhôm hoặc Nhựa kỹ thuật Bền bỉ, chịu va đập, tản nhiệt tốt cho diode laser .
- Nhiệt độ hoạt động -20°C đến +60°C Hoạt động tốt trong môi trường khắc nghiệt, từ phòng lạnh server đến tủ cáp ngoài trời nắng nóng .
- Nhiệt độ bảo quản -40°C đến +85°C An toàn khi vận chuyển hoặc lưu kho dài ngày .
- Kích thước & Trọng lượng Dạng bút, ~175mm dài, ~100g Nhỏ gọn, dễ dàng cài vào túi áo hoặc túi đồ nghề.
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
Download Datasheet:
