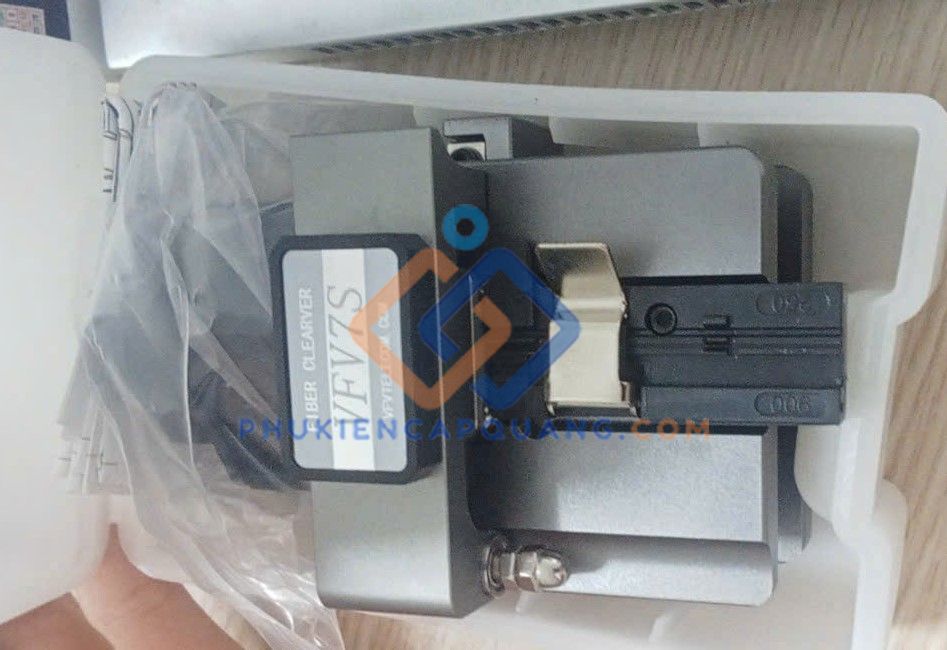

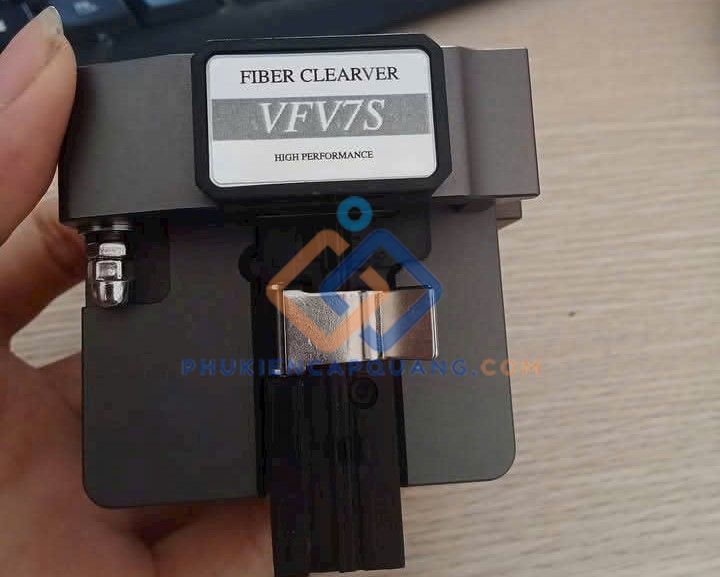

Dao cắt sợi quang VFV 7S là gì?
- Dao cắt sợi quang VFV 7S là thiết bị cơ khí quang học chính xác chuyên dụng, được thiết kế để tạo ra mặt cắt phẳng vuông góc trên đầu sợi thủy tinh trước khi tiến hành hàn nối nhiệt hoặc bấm đầu nối nhanh Fast Connector. Dao cắt sợi quang VFV 7S được thiết kế cắt chính xác hoạt động dựa trên nguyên lý vạch điểm khuyết siêu vi rồi tạo lực căng bẻ gãy có kiểm soát.
- Dao cắt sợi quang VFV 7S được sản xuất trên dây chuyền công nghệ cao, đáp ứng khắt khe các tiêu chuẩn thi công quang FTTH, FTTx, mạng trục LAN cáp quang nội bộ và các tuyến truyền dẫn viễn thông đô thị.
- Dao cắt sợi quang VFV 7S đi kèm với khay giữ sợi thông minh đa kích cỡ, cho phép xử lý mượt mà từ sợi quang đơn lẻ phủ bảo vệ 250µm, sợi bọc chặt 900µm cho đến các loại dây thuê bao đệm dẹp thả ngoài trời 2.0x3.0mm.
-

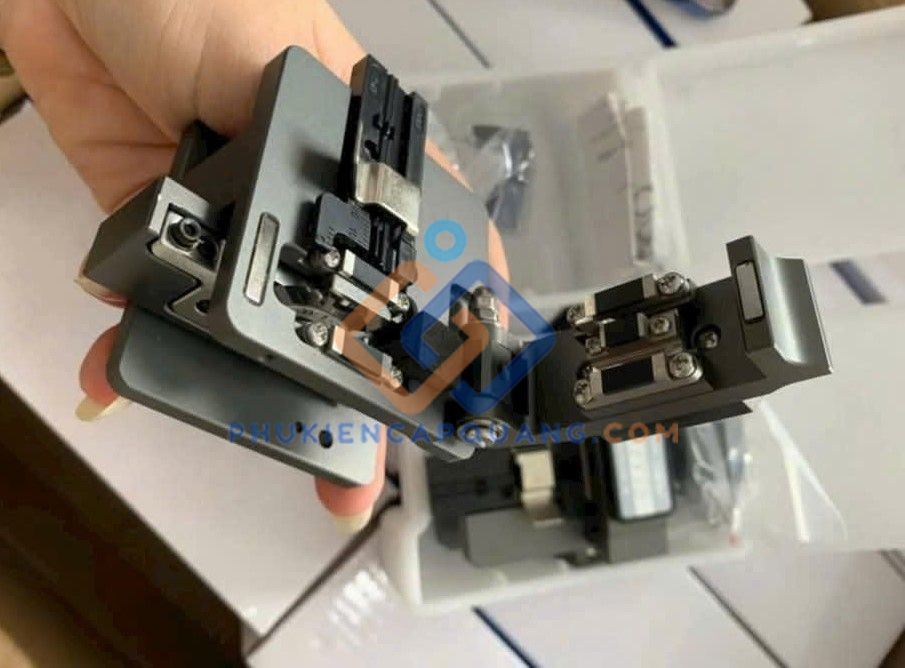

Cấu tạo của Dao cắt sợi quang VFV 7S
- Thân máy được chế tạo từ hợp kim thép chống gỉ nguyên khối kết hợp vỏ kim loại đúc áp lực cao. Lớp vỏ ngoài được mạ anodized hoặc sơn tĩnh điện bảo vệ, giúp chống xước, kháng va đập cơ học và chống lại các tác nhân ăn mòn từ môi trường khắc nghiệt như mưa ẩm, bụi công trình.
- Dao cắt sợi quang VFV 7S với cụm đĩa cắt tròn bằng hợp kim Vonfram độ cứng cực cao. Đĩa dao được phân chia sẵn 24 điểm cắt được đánh số thứ tự rõ ràng từ 1 đến 24. Mỗi vị trí điểm cắt có khả năng chịu lực tác động hàng ngàn lần. K
- Rãnh cho sợi trần phủ màu cơ bản: 250 µm (0.25 mm).
- Rãnh cho sợi bọc bảo vệ chặt: 900 µm (0.9 mm).
- Rãnh kẹp chuyên dụng cho dây nhảy hoặc cáp drop wire thuê bao: 2.0mm, 3.0mm và cáp dẹp 2.0x3.0mm.
- Lưỡi dao được gắn trên khối trượt cơ khí chạy dọc theo trục song song với phương kẹp sợi. Ray trượt được gia công với dung sai vi mô, đảm bảo lưỡi dao tịnh tiến trơn tru, không rung lắc rơ lắc ngang.
- Phần đầu sợi thừa bị cắt đứt có thể rơi tự động vào hộp chứa mảnh vụn quang, bảo đảm an toàn cho mắt và tay của kỹ sư thi công, tránh tình trạng dằm thủy tinh vương vãi ra sàn làm việc.
-
Tính năng nổi bật của Dao cắt sợi quang VFV 7S
- Độ chính xác góc cắt ấn tượng (≤0.5 độ )
- Một mối hàn quang hoàn hảo yêu cầu góc nghiêng mặt cắt sợi sau khi tuốt vỏ và cắt phải nhỏ hơn hoặc bằng 0.5 độ so với phương thẳng đứng. Nếu góc cắt vượt quá ngưỡng này, máy hàn sẽ liên tục báo lỗi góc cắt hoặc mối hàn sinh ra độ suy hao (Loss) vượt ngưỡng cho phép (>0.05dB). Dao cắt sợi quang VFV 7S duy trì độ lệch góc cắt trung bình chỉ từ 0.3° đến 0.5°.
- Tuổi thọ lưỡi dao bền bỉ lên đến gần 100.000 lần cắt
- Mỗi vị trí điểm cắt trên lưỡi dao cho phép thực hiện tới 4.000 lần cắt chuẩn xác trước khi cần xoay nấc. Tính tổng cộng cả vòng đời 24 vị trí, tuổi thọ của dao đạt tới con số ấn tượng: 96000 lần.
- Thao tác vận hành đơn giản, bán tự động
- Quy trình cắt sợi quang với VFV 7S: Đặt sợi vào rãnh cữ sau đó Đóng nắp đậy rồi Đẩy cụm trượt lưỡi dao hoàn tất xong Mở nắp lấy sợi. Hệ thống cơ khí đồng bộ hạn chế tối đa sai số do kỹ năng tay nghề của người thợ.
- Khả năng tương thích linh hoạt mọi loại cáp
- Không cần phải thay đổi phụ kiện đế kẹp kềnh càng, khay kẹp 3 trong 1 của dao cắt VFV 7S tương thích trực tiếp với sợi quang đơn mode (Singlemode SMF-28, G.652D, G.657A), (Multimode OM2, OM3, OM4), sợi bọc bảo vệ 250µm, 900µm và cáp dẹp FTTH 1-2 Fo.
- Độ bền cơ khí chống chịu môi trường cao
-
Thông số kỹ thuật của Dao cắt sợi quang VFV 7S
- Tên sản phẩm: Dao cắt sợi quang VFV 7S
- Mã sản phẩm: VFV-7S
- Thương hiệu: VFV
- Loại sợi áp dụng: Single-mode, Multi-mode
- Đường kính lớp vỏ (cladding): 125 µm
- Đường kính vỏ bọc sợi: 250 µm / 900 µm
- Kiểu sợi: Sợi đơn (single fiber)
- Chiều dài cắt: Khoảng 5 – 20 mm
- Góc cắt điển hình: ≤ 0,5 độ
- Vật liệu lưỡi dao: Hợp kim tungsten carbide
- Số vị trí sử dụng của lưỡi: 16 vị trí
- Tuổi thọ lưỡi dao: Hàng nghìn lần cắt mỗi vị trí
- Vật liệu thân: Hợp kim nhôm / thép phủ sơn tĩnh điện
- Khoang chứa sợi vụn: Có
- Nguồn điện: Không cần (thiết bị cơ khí)
- Trọng lượng: Nhẹ, cầm tay một bàn tay
- Phụ kiện kèm theo: Lục lăng điều chỉnh, hộp/túi đựng, hướng dẫn sử dụng
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật của Dao cắt sợi quang VFV 7S
- Tên sản phẩm: Dao cắt sợi quang VFV 7S
- Mã sản phẩm: VFV-7S
- Thương hiệu: VFV
- Loại sợi áp dụng: Single-mode, Multi-mode
- Đường kính lớp vỏ (cladding): 125 µm
- Đường kính vỏ bọc sợi: 250 µm / 900 µm
- Kiểu sợi: Sợi đơn (single fiber)
- Chiều dài cắt: Khoảng 5 – 20 mm
- Góc cắt điển hình: ≤ 0,5 độ
- Vật liệu lưỡi dao: Hợp kim tungsten carbide
- Số vị trí sử dụng của lưỡi: 16 vị trí
- Tuổi thọ lưỡi dao: Hàng nghìn lần cắt mỗi vị trí
- Vật liệu thân: Hợp kim nhôm / thép phủ sơn tĩnh điện
- Khoang chứa sợi vụn: Có
- Nguồn điện: Không cần (thiết bị cơ khí)
- Trọng lượng: Nhẹ, cầm tay một bàn tay
- Phụ kiện kèm theo: Lục lăng điều chỉnh, hộp/túi đựng, hướng dẫn sử dụng
-
