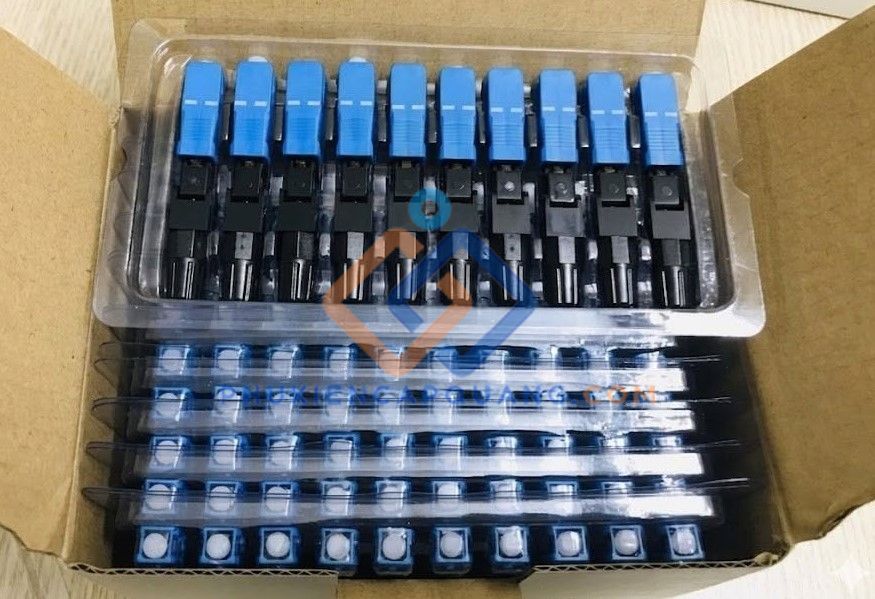

- Đầu nối quang Fast connector SC/UPC là một loại đầu nối cơ học cho phép người dùng bấm trực tiếp sợi cáp quang bằng tay chỉ trong vòng chưa đầy 3 phút mà không cần đến máy hàn. Bên trong đầu nối Fast connector đã được nhà sản xuất tích hợp sẵn một đoạn sợi quang ngắn và một lớp gel tản sáng (giúp kết nối ánh sáng với sợi cáp quang được đưa vào.
- Đầu nối quang Fast connector SC/UPC sử dụng chuẩn SC là một trong những chuẩn giao tiếp quang phổ biến thông qua thiết kế hình vuông đặc trưng với cơ chế cắm/rút dạng (đẩy và kéo).
- Đầu nối quang Fast connector SC/UPC sử dụng chuẩn đánh bóng UPC. Đầu nối chuẩn UPC luôn có vỏ ngoài màu Xanh dương. Bề mặt của lõi sứ được mài phẳng nhưng có độ cong lồi cực nhẹ ở trung tâm.
-
Cấu tạo đặc trưng của Đầu nối quang Fast connector SC/UPC
- Vỏ ngoài: Được làm từ nhựa kỹ thuật cao cấp, có màu xanh dương đặc trưng của chuẩn UPC, đóng vai trò bảo vệ và định hình chuẩn SC.
- Ferrule (lõi gốm): thường làm từ gốm Zirconia với độ chính xác cực cao. Bên trong ferrule đã có sẵn một đoạn sợi quang mồi được mài bóng chuẩn UPC.
- Cơ cấu kẹp cơ khí: Bộ phận rãnh chữ V giúp căn chỉnh và giữ chặt sợi quang trần của bạn khớp chính xác với sợi quang mồi bên trong.
- Gel chiết suất: Một lớp gel đặc biệt được đặt tại điểm tiếp xúc giữa hai sợi quang, giúp lấp đầy khe hở siêu nhỏ, giảm tối đa suy hao và phản xạ ánh sáng.
- Nắp bấm/khóa: Chốt khóa để cố định sợi quang sau khi đã lắp đúng vị trí, đảm bảo mối nối không bị lỏng.
- Ống bọc chống gãy: Phần đuôi cao su mềm giúp bảo vệ sợi quang khỏi bị gãy gập tại điểm ra khỏi đầu nối.
-
Thông Số Kỹ Thuật Của Đầu Nối Quang Fast Connector SC/UPC
- Tên sản phẩm: Đầu nối quang Fast connector SC/UPC
- Mã sản phẩm: fast-connector-sc-upc
- Tổn Hao Chèn (Insertion Loss): ≤ 0.3dB
- Tổn Hao Phản Xạ (Return Loss): ≥ 50dB (SC/UPC)
- Độ Chính Xác Căn Chỉnh (Concentricity): ≤ 0.8μm
- Số lần kết nối/ngắt: ≥ 500 lần
- Nhiệt độ làm việc: -40°C đến +70°C
- Nhiệt độ lưu trữ: -40°C đến +85°C
- Sợi quang đơn mode (SMF): 9/125μm
- Sợi quang đa mode (MMF): 50/125μm, 62.5/125μm
- Bảo hành lỗi 1 đổi 1 nếu lỗi nhà sản xuất
-
Ứng dụng của Đầu nối quang Fast connector SC/UPC
- Fast connector SC/UPC cho phép các kỹ thuật viên IT dễ dàng đấu nối cáp quang từ phòng máy chủ (Server room) đến các tủ mạng (Rack)
- Đầu nối quang Fast connector SC/UPC để bấm trực tiếp vào sợi cáp thuê bao và cắm thẳng vào Modem/Router quang (ONT) của khách hàng.
- Đầu nối SC/UPC được sử dụng để kết nối cáp quang vào các bộ chuyển đổi quang điện converter quang tại các cột camera ngoài trời.
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông Số Kỹ Thuật Của Đầu Nối Quang Fast Connector SC/UPC
- Tên sản phẩm: Đầu nối quang Fast connector SC/UPC
- Mã sản phẩm: fast-connector-sc-upc
- Tổn Hao Chèn (Insertion Loss): ≤ 0.3dB
- Tổn Hao Phản Xạ (Return Loss): ≥ 50dB (SC/UPC)
- Độ Chính Xác Căn Chỉnh (Concentricity): ≤ 0.8μm
- Số lần kết nối/ngắt: ≥ 500 lần
- Nhiệt độ làm việc: -40°C đến +70°C
- Nhiệt độ lưu trữ: -40°C đến +85°C
- Sợi quang đơn mode (SMF): 9/125μm
- Sợi quang đa mode (MMF): 50/125μm, 62.5/125μm
- Bảo hành lỗi 1 đổi 1 nếu lỗi nhà sản xuất
-
Ứng dụng của Đầu nối quang Fast connector SC/UPC
- Fast connector SC/UPC cho phép các kỹ thuật viên IT dễ dàng đấu nối cáp quang từ phòng máy chủ (Server room) đến các tủ mạng (Rack)
- Đầu nối quang Fast connector SC/UPC để bấm trực tiếp vào sợi cáp thuê bao và cắm thẳng vào Modem/Router quang (ONT) của khách hàng.
- Đầu nối SC/UPC được sử dụng để kết nối cáp quang vào các bộ chuyển đổi quang điện converter quang tại các cột camera ngoài trời.
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang, Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
Download Datasheet:
