Dây nhảy quang OM2 multimode FC/UPC-SC/UPC
- Dây nhảy quang OM2 multimode FC/UPC-SC/UPC OM2 là một cấp độ (grade) trong hệ thống phân loại cáp quang multimode theo tiêu chuẩn ISO/IEC 11801 và TIA/EIA-492AAAC.
- Dây nhảy quang OM2 multimode FC/UPC-SC/UPC có lõi cáp đa mode có đường kính 50μm, lớp vỏ phản xạ ánh sáng cao, băng thông modal khoảng 500 MHz·km @850nm. Phù hợp cho ứng dụng LAN, data center, hệ thống video, truyền hình, kết nối thiết bị tốc độ lên đến 10 Gbps ở khoảng cách ngắn (tối đa 275 m).
- Cáp quang OM2 đa mốt hay multimode là loại sợi quang đa mode có lõi đường kính 50 µm, vỏ ngoài 125 µm, cho băng thông nội bộ (modal bandwidth) tối thiểu 500 MHz·km ở bước sóng 850 nm. So với OM1 (200 MHz·km), OM2 cho phép truyền tải dữ liệu xa hơn và ổn định hơn trong môi trường LAN, data center hay backbone tòa nhà.
-
Cấu trúc cơ bản của dây nhảy quang OM2 multimode
- Lõi sợi quang đa mode 50/125 µm
- Vỏ cladding bảo vệ (125 µm)
- Lớp phủ buffer (thường 900 µm)
- Áo jacket ngoài chống ẩm, chống uốn gập (PVC hoặc LSZH)
- Hai đầu nối chuẩn FC/UPC và SC/UPC với ferrule sứ 2,5 mm, đánh bóng UPC
- FC/UPC: Kiểu ren vặn chắc chắn, thường dùng cho thiết bị đo, module quang, thiết bị công nghiệp yêu cầu độ ổn định cơ học cao. Đánh bóng UPC cho góc tiếp xúc nhỏ, giảm thiểu tổn thất.

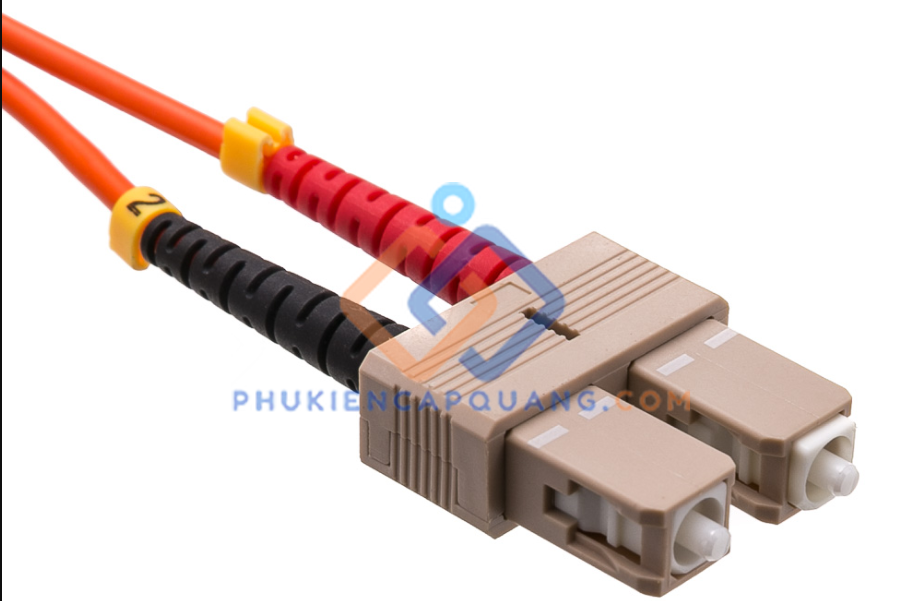

- SC/UPC: Kiểu push-pull dễ lắp đặt, phổ biến trong patch panel, panel ODF, switch quang. Độ lặp lại và độ bền cao, phù hợp mạng doanh nghiệp, campus.
-
Thông số kỹ thuật Dây nhảy quang OM2 multimode FC/UPC-SC/UPC
- Tên sản phẩm: Dây nhảy quang OM2 multimode FC/UPC-SC/UPC
- Mã sản phẩm: OM2-FC/UPC-SC/UPC
- Thương hiệu: GT-COM
- Bước sóng làm việc: 850 nm và 1300 nm.
- Độ suy hao chèn (Insertion Loss): trung bình 0.2–0.3 dB, tối đa 0.5 dB.
- Độ suy hao hoàn lại (Return Loss): ≥ 35 dB (UPC).
- Băng thông modal: ≥ 500 MHz·km @850 nm, ≥ 500 MHz·km @1300 nm.
- Mức độ tán xạ (Backscatter): theo tiêu chuẩn ITU-T G.651.
- Đường kính lõi: 50 µm; Đường kính lớp vỏ trong (cladding): 125 µm.
- Đường kính áo đệm (buffer): 900 µm hoặc 2 mm.
- Đường kính áo vỏ ngoài: 2.0 mm (simplex) hoặc 3.0 mm (duplex), tùy model.
- Vật liệu áo vỏ: PVC (rating flame retardant UL94-V0) hoặc LSZH (IEC 60332-1).
- Nhiệt độ hoạt động: –20°C đến +70°C.
- Nhiệt độ bảo quản: –40°C đến +85°C.
- IEC 60793-2-10, IEC 60794-1, TIA/EIA-492AAAC (OM2).
- RoHS, REACH, UL Listed, CE, ISO 9001.
- Kiểm tra 100% suy hao đầu nối theo tiêu chuẩn IEC 61300-3-34
- 0.5 m, 1 m, 2 m, 3 m, 5 m, 7 m, 10 m, 15 m, 20 m, 30 m…
- Mã màu theo tiêu chuẩn TIA/EIA
- Vỏ cáp OM2: màu cam.
- Đầu nối: màu be/xám nhẹ (fiber multimode).
-
