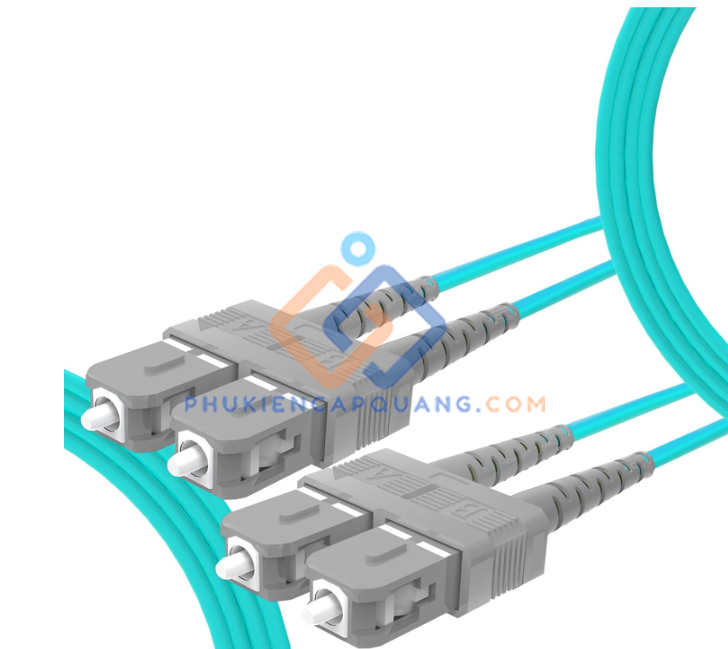

Dây nhảy quang OM3 SC/UPC-SC/UPC
- Dây nhảy quang OM3 SC/UPC-SC/UPC Là loại patch cord sợi quang multimode (đa mode) chuẩn OM3, lõi 50/125 µm, đường kính vỏ 2,8 mm phổ biến. Sử dụng đầu nối SC/UPC cả hai đầu, là chuẩn UPC cho độ phản hồi cao, suy hao thấp.
- Dây nhảy quang OM3 SC/UPC-SC/UPC được thiết kế để kết nối nhanh chóng, gọn nhẹ giữa các thiết bị như switch, router, transceiver, module quang, ODF…
- Dây nhảy quang OM3 SC/UPC-SC/UPC sở hữu độ suy hao IL (suy hao chèn) và RL (suy hao phản xạ) ấn tượng, đảm bảo tín hiệu dữ liệu mạnh mẽ và ổn định ngay cả trên khoảng cách xa.
- Dây nhảy quang OM3 SC/UPC-SC/UPC Với bán kính uốn cong tối thiểu 7,5mm, cáp của chúng tôi được chế tạo từ sợi quang 50/125um và lớp vỏ bọc chống uốn cong, đảm bảo suy hao quang học thấp và truyền dẫn ổn định. Độ suy hao chèn thấp và suy hao phản xạ cao giúp nâng cao hiệu suất và độ tin cậy.
- Dây nhảy quang OM3 SC/UPC-SC/UPC được chế tạo chính xác, cáp vá sợi quang của chúng tôi có vỏ bọc LSZH thân thiện với môi trường và các kẹp đầu nối có thể điều chỉnh để dễ dàng tiếp cận. Lớp phủ UPC bóng bẩy và đầu nối gốm zirconia sản xuất tại Nhật Bản mang lại sự căn chỉnh chính xác và tính toàn vẹn tín hiệu tối ưu.
- Khả năng tương thích và sử dụng rộng rãi: Được thiết kế để tương thích với nhiều bộ thu phát khác nhau, cáp của chúng tôi lý tưởng cho các kết nối Ethernet 10G/40G và trung tâm dữ liệu. Đây là thông số kỹ thuật sợi quang được ưu tiên cho các kết nối Ethernet 10G, giúp cáp linh hoạt cho các ứng dụng mật độ cao.
-
Cấu tạo cơ bản của Dây nhảy quang OM3 SC/UPC-SC/UPC
- Lõi quang Chất liệu: thủy tinh cao cấp (Silica) với độ tinh khiết cao. Đường kính 50 µm, hỗ trợ truyền tín hiệu đa mode. Môi trường truyền dẫn ánh sáng nhờ hiệu ứng toàn phản nội.
- Áo kính Bọc xung quanh lõi, đường kính 125 µm. Vật liệu có chỉ số khúc xạ thấp hơn lõi, giữ tín hiệu ánh sáng bên trong lõi.
- Lớp phủ nhựa (Coating) Độ dày 250 µm. Bảo vệ lớp áo kính, giảm áp lực cơ học và biến dạng nhiệt.
- Lớp đệm LSZH cho bảo vệ cơ học.
- Đường kính phổ biến: 900 µm (tight buffer) hoặc 2 mm . Thành phần gia cường Sợi Kevlar
- Đường kính sợi: 2.0mm – 3.0 mm
-
Thông số kỹ thuật Dây nhảy quang OM3 multimode SC/UPC-SC/UPC
- Tên sản phẩm: Dây nhảy quang OM3 multimode SC/UPC-SC/UPC
- Mã sản phẩm: OM3-SC/UPC-SC/UPC
- Thương hiệu: GT-COM
- Độ suy hao chèn (Insertion Loss)
- Điển hình ≤0,2 dB/đầu nối, bảo toàn tín hiệu tối đa.
- Tối đa cho một đoạn patch cord ≤0,5 dB.
- Độ phản hồi (Return Loss)
- UPC: ≥55 dB
- Đảm bảo tín hiệu phản xạ ngược về nguồn gần như không đáng kể.
- 850 nm: ≥2000 MHz·km
- 1300 nm: ≥500 MHz·km (mặc dù OM3 chủ yếu dùng 850 nm cho VCSEL 10G).
- Khoảng cách truyền
- 10 Gbps: lên đến 300 m
- 40 Gbps, 100 Gbps: lên đến 100 m
- 1 Gbps: lên đến 550 m
- Kích thước và trọng lượng
- Jacket Ø 2,0–3,0 mm, trọng lượng ~20–25 kg/km.
- Đoạn patch cord tiêu chuẩn từ 1m, 2m, 3m, 5m, 10m đến 20 m, tùy nhu cầu.
- Nhiệt độ hoạt động
- Vỏ PVC: –20 °C đến +70 °C
- LSZH: –40 °C đến +85 °C
- Bền cơ học
- Lực kéo chịu đựng tĩnh ≥100 N
- Bán kính uốn cong tối thiểu: 7,5×Đường kính cáp (ức chế mất tín hiệu)
- Chu kỳ đóng/mở đầu nối ≥500 lần
- Tiêu chuẩn và chứng nhận
- TIA/EIA-568-C.3, ISO/IEC 11801, IEC 61754-4, ANSI/TIA-604-3 (FOCIS-3).
- CE, RoHS, UL, OFNP (nếu yêu cầu lắp đặt trong plenum).
- Chỉ số màu và mã hóa
- Màu aqua jacket, ferrule và khung kết nối cũng đồng bộ.
- Tiện lợi cho việc phân biệt, phối hệ nhiều dây trong hệ thống lớn.
- An toàn
- Không dẫn điện, chống nhiễu EMI/RFI.
- Không sinh nhiệt, không cháy.
- Tuổi thọ trung bình
- ≥25 năm trong điều kiện lắp đặt đúng tiêu chuẩn.
-
