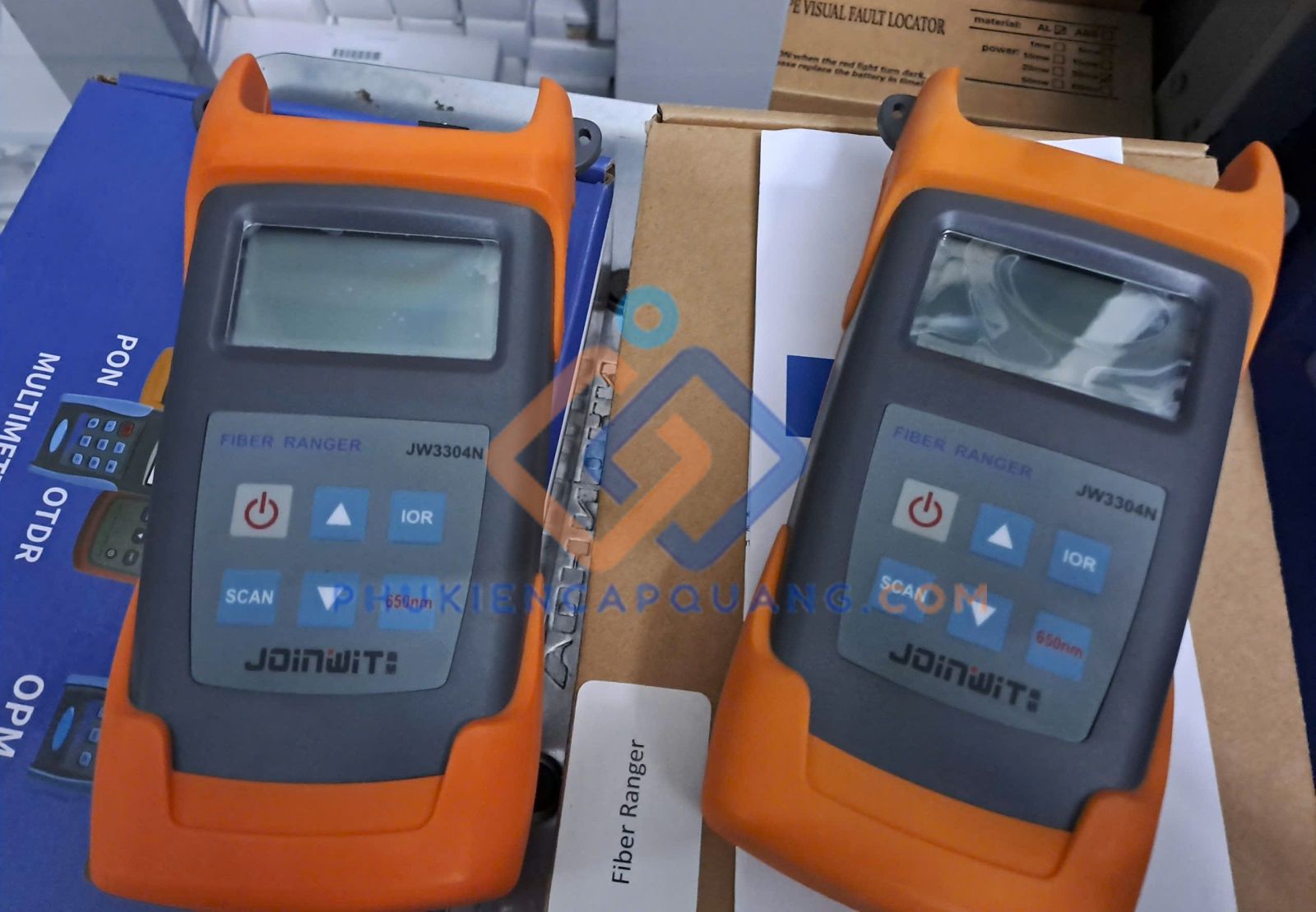

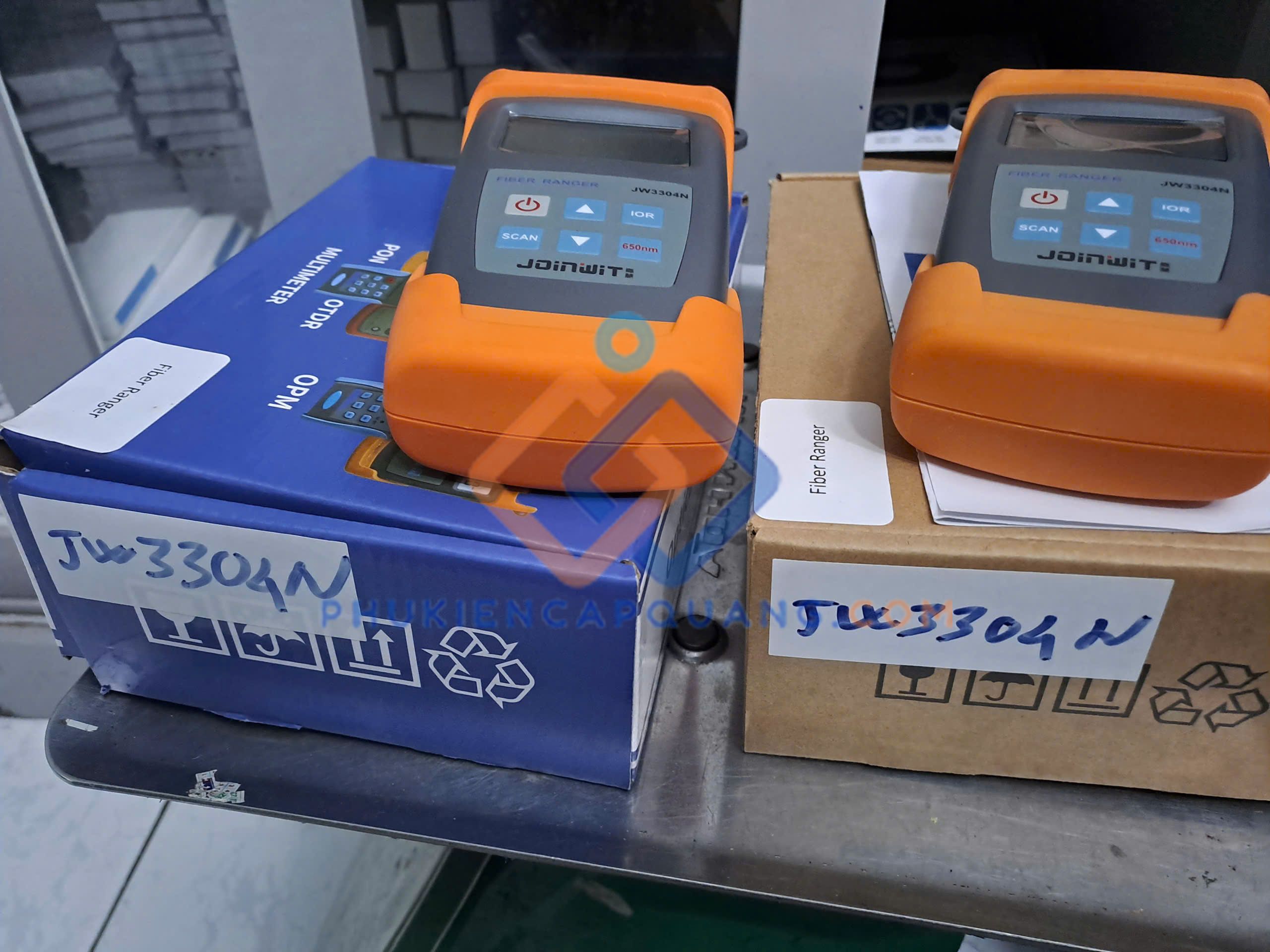

- Máy đo cáp quang Joinwit JW3304N là một thiết bị đo kiểm quang dạng cầm tay chuyên dụng, được sản xuất bởi thương hiệu uy tín Joinwit. Khác với các dòng máy đo OTDR cỡ lớn hiển thị đồ thị suy hao phức tạp, JW3304N được tối giản hóa để tập trung vào một nhiệm vụ cốt lõi là xác định ngay lập tức vị trí điểm đứt, lỗi và chiều dài tổng của tuyến cáp quang.
- Máy đo cáp quang Joinwit JW3304N sau khi cắm sợi cáp quang vào máy, thiết bị sẽ phân tích và trực tiếp hiển thị bằng số liệu khoảng cách từ điểm đo đến vị trí cáp bị đứt (ví dụ: 15.5 km), giúp thợ kỹ thuật khoanh vùng và xử lý sự cố ngay lập tức mà không cần phải biết cách đọc biểu đồ kỹ thuật chuyên sâu.
-
Nguyên lý hoạt động dựa trên nền tảng OTDR
- Máy đo cáp quang Joinwit JW3304N sẽ phát ra các xung ánh sáng laser vào bên trong lõi sợi quang. Khi xung ánh sáng này di chuyển và va chạm với các sự kiện dọc tuyến như điểm đứt gãy, nứt, uốn cong hoặc các mối hàn, đầu nối, một phần ánh sáng sẽ bị phản xạ ngược trở lại. Cảm biến cực nhạy (InGaAs) bên trong máy sẽ thu nhận tín hiệu phản xạ này, tính toán thời gian đi về của ánh sáng và quy đổi thành khoảng cách vật lý với độ chính xác cao.
-
Tính năng nổi bật của Máy đo cáp quang Joinwit JW3304N
- Máy đo cáp quang Joinwit JW3304N tích hợp phần mềm phân tích mạnh mẽ, giúp máy trả về kết quả đo lường vị trí đứt gãy cáp quang cực nhanh chỉ trong vòng 3 giây.
- Máy đo cáp quang Joinwit JW3304N được thiết kế để đo các sự kiện phản xạ với khoảng cách tối đa lên tới 60km (ở mức >= 1dB) và 20km đối với các sự kiện không phản xạ. Phạm vi đo này hoàn toàn đáp ứng tốt cho các hệ thống mạng quang cục bộ (LAN), mạng truy nhập quang thụ động (PON) và các tuyến cáp quang liên tỉnh ngắn.
- Máy đo cáp quang Joinwit JW3304N đã tích hợp thẳng một cổng phát ánh sáng đỏ laser (VFL) với bước sóng 650nm ngay trên thân máy. Tính năng VFL với công suất phát >= 1mW giúp kỹ thuật viên dễ dàng phát hiện lỗi đứt cáp, gập gãy bằng mắt thường ở những vị trí gần (trong vùng mù) hoặc trong các tủ phối quang ODF.
- Với các máy móc đời cũ, người dùng phải tự cài đặt thủ công các thông số về dải đo (Range) và độ rộng xung (Pulse Width) để có kết quả chính xác, việc này dễ gây ra sai số nếu cài đặt sai. Máy đo cáp quang Joinwit JW3304N giải quyết vấn đề này nhờ tính năng tự động tinh chỉnh. Máy sẽ tự cảm nhận chiều dài tuyến cáp và tự động thiết lập độ rộng xung phù hợp nhất, đảm bảo độ chính xác tuyệt đối mà không cần người dùng can thiệp phức tạp.
- Máy đo cáp quang Joinwit JW3304N một kết cấu vỏ chắc chắn, nhỏ gọn và nhẹ. Thiết bị đạt tiêu chuẩn bảo vệ cao, có khả năng chống bụi bẩn xâm nhập, chống thấm nước nhẹ và chống sốc khi rớt từ khoảng cách vừa phải.
- Thiết bị sử dụng 3 viên pin AA 4.5V thông dụng loại pin bạn có thể dễ dàng mua ở bất kỳ ở của hàng máy đo nào khi hết pin. Hệ thống mạch điện được tối ưu giúp kéo dài tuổi thọ pin lên tới hơn 5000 lần đo liên tục.
-
Thông số kỹ thuật của Máy đo cáp quang Joinwit JW3304N
- Tên sản phẩm: Máy đo cáp quang JW3304N Joinwit
- Mã sản phẩm: JW3304N
- Hãng sản xuất: Joinwit
- Loại sợi quang áp dụng: Sợi quang Singlemode (SM) 9/125um
- Bước sóng hoạt động: Tùy chọn 1550nm hoặc 1310nm
- Chuẩn đầu kết nối quang: FC / SC / PC
- Loại cảm biến máy dò: InGaAs cao cấp
- Công suất phát tia Laser: ≥ 60mW
- Khoảng cách đo tối đa (Có phản xạ): 60 km (≥ 1dB)
- Khoảng cách đo tối đa (Không phản xạ): 20 km (≥ 2.5dB)
- Vùng chết sự kiện (Event dead zone): 15 mét
- Đèn soi VFL (Tích hợp): Bước sóng 650nm, công suất đầu ra ≥ 1 mW
- Nguồn điện sử dụng: 3 pin khô AA (4.5V
- Độ bền của pin: ≥ 5000 lần đo test
- Môi trường hoạt động: Nhiệt độ: -5 đến 40℃, Độ ẩm: 0~85%
- Kích thước thiết bị: Nhỏ gọn: 190 × 100 × 50 mm
- Nguồn cấp: Pin AA 4,5 V (3 viên)
- Thời gian sử dụng: lên đến khoảng 5.000 lần đo
- Nhiệt độ hoạt động: khoảng -5 đến 40 °C
- Nhiệt độ lưu trữ: khoảng -10 đến 60 °C
- Độ ẩm cho phép: khoảng 0 – 85% (không ngưng tụ)
- Kích thước: 190 × 100 × 50 mm
- Trọng lượng: khoảng 450 g
- Vùng chết sự kiện (Event Dead Zone): khoảng 15 m
- Độ chính xác khoảng cách: ±(2 m + 2 × 10⁻⁴ × khoảng cách)
- Khoảng cách đo tối đa: 60 km (sự kiện phản xạ, suy hao ≥ 1 dB)
- Sự kiện phản xạ: đến 60 km
- Sự kiện không phản xạ: đến khoảng 20 km (suy hao ≥ 2 dB, tùy điều kiện tuyến)
- Đơn vị hiển thị khoảng cách: mét (m)
-
