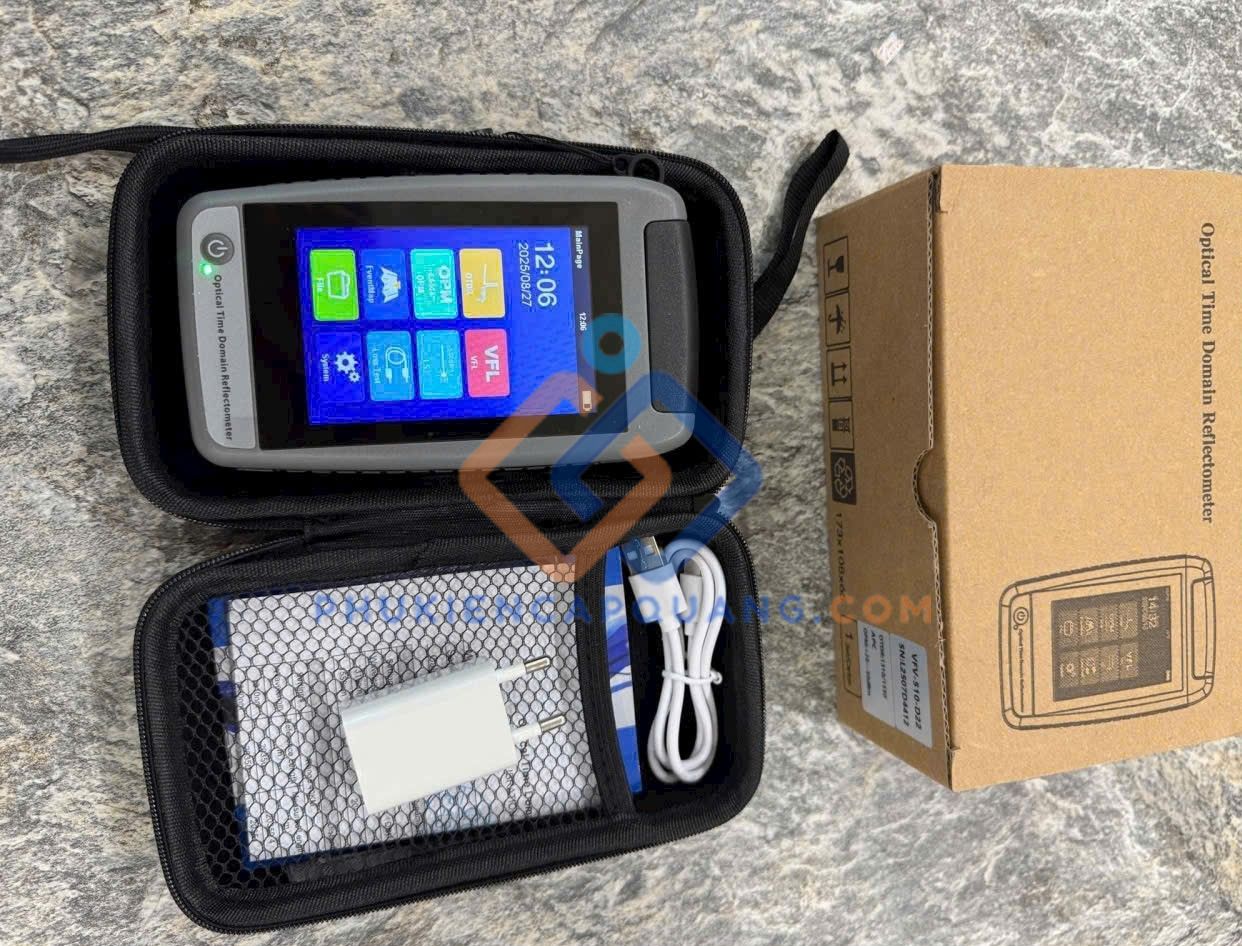

Máy đo cáp quang OTDR V9 là gì?
- Máy đo cáp quang OTDR V9 là dòng thiết bị đo kiểm cầm tay OTDR đa chức năng tiên tiến, tích hợp nhiều module đo lường thiết yếu phục vụ công tác triển khai, bảo trì, vận hành và xử lý sự cố mạng cáp quang.
- Máy đo cáp quang OTDR V9 được thiết kế với kích thước vừa vặn trong lòng bàn tay, giao diện cảm ứng thông minh và thao tác vô cùng thân thiện.
- Máy đo cáp quang OTDR V9 phát một xung ánh sáng hẹp vào trong sợi quang đang cần kiểm tra. Khi ánh sáng di chuyển dọc theo lõi sợi thủy tinh, các phân tử thủy tinh không đồng nhất vi mô sẽ làm tán xạ một phần nhỏ ánh sáng theo mọi hướng. Một phần của ánh sáng tán xạ này sẽ đi ngược lại nguồn phát
- Khi xung ánh sáng gặp phải các điểm ranh giới quang học có sự chênh lệch chiết suất (như đầu nối connector, khớp nối nhanh, vết nứt, khe hở không khí hoặc điểm đứt gãy sợi quang), một lượng ánh sáng đáng kể sẽ phản xạ ngược trở lại.
- Bộ thu quang siêu nhạy trong máy đo cáp quang OTDR V9 nhận tín hiệu ánh sáng phản hồi này, đo lường khoảng thời gian từ khi phát xung đến khi nhận lại, kết hợp với chiết suất lõi cáp để tính toán chính xác khoảng cách.
- Máy đo cáp quang OTDR V9 với Màn hình máy sẽ tái hiện toàn bộ tuyến cáp dưới dạng một đường cong suy hao trực quan, biểu thị từng mối hàn, điểm suy hao uốn cong, đầu nối và điểm cuối của sợi quang.
-
Ứng dụng thực tế của máy đo OTDR V9
- Thi công mạng FTTx/GPON: Kiểm tra chất lượng tuyến cáp sau khi thi công thả cáp, hàn nối khay phối quang (ODF) trước khi nghiệm thu bàn giao cho nhà mạng.
- Bảo trì và cứu ứng sự cố cáp quang: Định vị ngay lập tức vị trí cáp bị đứt do đào đường, chuột cắn, hoặc các tác động cơ học ngoại lực mà không cần đi dò tìm từng mét dây cáp trên thực địa.
- Hệ thống mạng LAN/WAN doanh nghiệp: Đo kiểm suy hao các tuyến cáp quang backbone nội bộ giữa các tòa nhà, trung tâm dữ liệu (Data Center), nhà xưởng công nghiệp.
- Camera an ninh và hạ tầng giao thông: Kiểm tra hệ thống đường truyền tín hiệu quang phục vụ giám sát giao thông đô thị, hệ thống giám sát an ninh tại các khu đô thị và nhà máy.
-
Cấu tạo Máy đo cáp quang OTDR V9
- Máy đo cáp quang OTDR V9 được thiết kế có vỏ nhựa ABS chống va đập: Toàn bộ phần khung thân máy được đúc từ nhựa kỹ thuật cao cấp, kết hợp các góc bọc cao su nhiệt dẻo (TPU) đàn hồi giúp hấp thụ lực va đập khi máy vô tình rơi từ độ cao làm việc thông thường xuống mặt đất.
- Khả năng kháng bụi: Các cổng kết nối phía trên đỉnh máy đều có nắp cao su bảo vệ chuyên dụng, hạn chế tối đa bụi bẩn, cát mịn công trường và hơi ẩm lọt vào các khe cắm quang học nhạy cảm.
- Máy đo cáp quang OTDR V9 Với khối lượng tổng thể chỉ dao động quanh mức 400g - 600g (bao gồm cả pin), thiết bị mang lại cảm giác cầm nắm chắc tay.

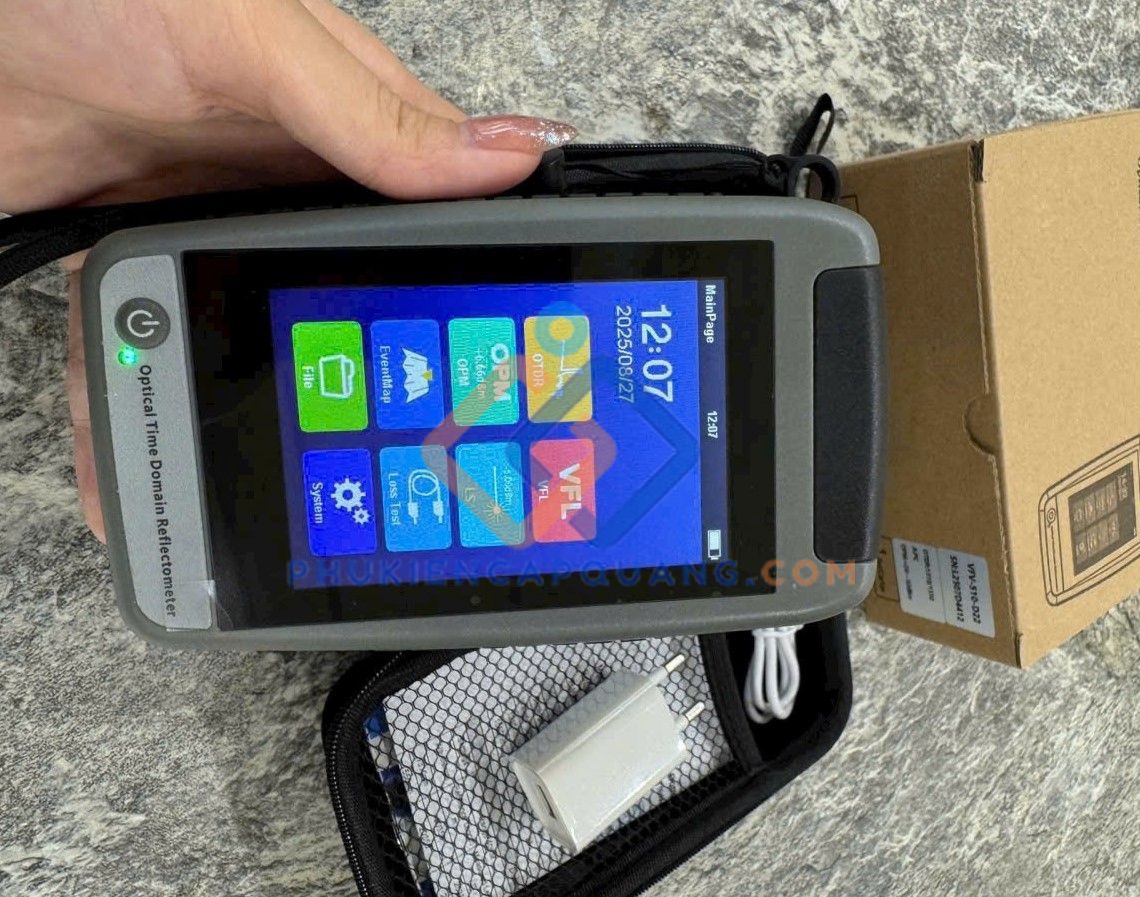

- Máy đo cáp quang OTDR V9 có màn hình màu LCD/TFT độ nét cao: Kích thước 4.3 inch sắc nét, độ tương phản cao, góc nhìn rộng. Màn hình được phủ lớp chống chói đặc biệt giúp hiển thị đồ thị rõ ràng.
- Máy đo cáp quang OTDR V9 hỗ trợ cảm ứng điện dung mượt mà, cho phép phóng to, thu nhỏ (zoom in/out) đồ thị suy hao bằng thao tác vuốt chạm hai ngón tay. Song song đó, hệ thống phím bấm cao su nổi bên cạnh màn hình.
- Cổng phát xung laser và thu tín hiệu phản xạ tán xạ. Thông thường cổng này đi kèm chuẩn đầu nối SC/UPC hoặc SC/APC
- Cổng đo công suất quang: Dùng để đo mức suy hao và công suất phát ánh sáng tính bằng đơn vị dBm.
- Cổng phát nguồn sáng nhìn thấy: Cổng phát ánh sáng laser đỏ bước sóng 650nm công suất cao, dùng để rọi thông tuyến và tìm điểm đứt cáp ở khoảng cách ngắn bằng mắt thường.
- Cổng phát nguồn sáng ổn định: Cung cấp tín hiệu laser chuẩn định mức để kết hợp với máy đo công suất quang ở đầu xa tạo thành bộ suy hao đo kiểm tuyến cáp hoàn chỉnh.
- Bộ xử lý DSP tốc độ cao: Đảm nhận việc xử lý hàng triệu mẫu tín hiệu phản xạ trong vài giây, lọc bỏ nhiễu trắng ngẫu nhiên và tái lập dạng sóng.
- Module Laser Diode & Cảm biến APD: Diode phát quang cao cấp cho xung laser hẹp chuẩn xác kết hợp đầu dò quang APD khuếch đại dòng tuyết lở siêu nhạy, cho phép phát hiện những thay đổi phản xạ cực nhỏ (từ 0.01 dB).
- Pin sạc Lithium-Polymer dung lượng lớn: Được trang bị viên pin Li-ion từ 4000mAh đến 4500mAh, máy có thể hoạt động đo kiểm liên tục từ 8 đến 12 tiếng.
- Cổng sạc Type-C tiện lợi: OTDR V9 sử dụng chuẩn sạc phổ biến Type-C tương thích với các củ sạc điện thoại hiện đại hoặc sạc dự phòng thông minh.
-
Tính năng nổi bật của Máy đo cáp quang OTDR V9
- OTDR: Đo toàn diện chiều dài tuyến cáp, suy hao mối hàn, suy hao đầu nối, suy hao uốn cong và điểm cuối sợi quang.
- OPM: Đo công suất quang với nhiều dải bước sóng chuẩn hóa (850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm).
- VFL: Bút soi quang laser đỏ công suất từ 10mW đến 15mW, giúp soi thông sợi quang xuyên qua lớp vỏ bảo vệ ở khoảng cách lên tới 10km - 15km.
- OL: Phát tín hiệu nguồn quang ổn định ở các bước sóng tiêu chuẩn 1310nm và 1550nm để kiểm tra suy hao toàn tuyến end-to-end.
- Bản đồ sự kiện iONA / Link Map: Tự động chuyển đổi đồ thị xung sóng phức tạp thành các biểu tượng trực quan (điểm bắt đầu, đầu nối, mối hàn, điểm suy hao, điểm kết thúc)..
- Đo kiểm cáp mạng RJ45 (RJ45 Cable Tracker & Length): Kiểm tra thứ tự các sợi dây mạng Cat5/Cat6, phát hiện chéo dây, hở mạch, ngắn mạch và đo chiều dài đường cáp mạng LAN.
- Đèn pin LED chiếu sáng: Tích hợp đèn LED siêu sáng trên đỉnh máy hỗ trợ thi công trong các góc hầm tối, tủ rack hẹp hay ban đêm.
- Với máy đo cáp quang OTDR V9, bạn chỉ cần cắm đầu nối sợi quang vào cổng đo, chọn chế độ Auto Test và bấm nút đo. Thiết bị sẽ tự động thăm dò tuyến cáp, tự động tính toán độ rộng xung phù hợp nhất, quét toàn bộ tuyến và xuất ra kết quả hoàn chỉnh chỉ sau khoảng 5 đến 15 giây.
- Vùng mù sự kiện ≤ 1.5m - 2.5m: Cho phép máy phát hiện hai mối nối hoặc điểm suy hao nằm sát nhau ngay ở những mét cáp đầu tiên của tuyến đường truyền.
- Vùng mù suy hao ≤ 6m - 8m: Giúp đo lường chính xác mức suy hao của các đầu nối cắm sát tủ ODF phối quang của trạm phát.
- Biểu tượng đầu cắm Connector màu xanh lá nếu suy hao đạt chuẩn.
- Biểu tượng mối hàn quang (Splice) hiển thị rõ mức suy hao tính bằng dB.
- Cảnh báo màu đỏ nổi bật tại điểm đứt sợi quang hoặc mối uốn cong vượt ngưỡng cho phép
- Định dạng file Bellcore tiêu chuẩn (.SOR): Máy lưu trữ kết quả theo định dạng quốc tế SOR, tương thích hoàn toàn với tất cả các phần mềm phân tích OTDR
- Bộ nhớ trong dung lượng lớn: Lưu trữ được hàng chục nghìn file đo kiểm. Kỹ thuật viên có thể dễ dàng sao chép dữ liệu ra máy tính thông qua cáp kết nối USB hoặc thẻ nhớ ngoài để làm hồ sơ hoàn công, in ấn biên bản bàn giao cho chủ đầu tư.
-
Thông số kỹ thuật của Máy đo OTDR V9
- Tên sản phẩm: Máy đo cáp quang OTDR V9
- Mã sản phẩm V9
- Bước sóng quang OTDR: 1310nm / 1550nm (± 20nm)
- Dải động: 24dB / 22dB
- Vùng mù sự kiện (EDZ): Nhỏ hơn hoặc bằng 2.0 mét
- Vùng mù suy hao (ADZ): Nhỏ hơn hoặc bằng 8.0 mét
- Độ rộng xung (Pulse Width): Từ 5ns đến 20µs
- Dải khoảng cách đo (Distance): 100m, 500m, 2km, 5km, 10km, 20km, 40km, 60km, 80km
- Độ phân giải suy hao: 0.001 dB
- Độ chính xác đo khoảng cách: ± (1.0m + 5 x 10^-5 x Khoảng cách + Khoảng lấy mẫu)
- Cổng đo công suất (OPM) Dải đo: -70 dBm đến +10 dBm (hoặc -50 dBm đến +26 dBm)
- Bước sóng hiệu chuẩn OPM: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 nm
- Nguồn phát Laser VFL Công suất: 10mW hoặc 15mW, bước sóng 650nm
- Nguồn sáng ổn định (OLS): Bước sóng 1310nm / 1550nm, công suất ≥ -5 dBm
- Kiểm tra cáp mạng RJ45: Đo thứ tự lõi (Wiremap), đo chiều dài cáp mạng LAN
- Màn hình hiển thị:Cảm ứng màu LCD 3.5 đến 4.3 inch, độ phân giải sắc nét
- Lưu trữ dữ liệu: Bộ nhớ trong lưu > 10.000 file
- Kết nối truyền dữ liệu: Cổng giao tiếp Type-C / Micro USB
- Dung lượng Pin: Pin sạc Li-Polymer 3.7V / 4000mAh - 4500mAh
- Kích thước và Trọng lượng: 170mm x 100mm x 40mm / Nặng khoảng 450g
-
