- Bộ chuyển đổi quang điện Aptek AP1115-20B là một thiết bị mạng dùng để chuyển tín hiệu điện sang tín hiệu quang và ngược lại. AP1115-20B là bộ chuyển đổi Gigabit Ethernet dùng để truyền dữ liệu qua cáp quang trên mạng Ethernet tốc độ cao. Aptek AP1115-20B chuyển đổi giữa cáp xoắn đôi cáp đồng RJ45 và cáp quang, đồng thời chuyển tiếp dữ liệu giữa các phân đoạn mạng 10/100 Base-TX/1000 Base-TX và 1000Base-FX.
- Bộ chuyển đổi quang điện Aptek AP1115-20B chot ốc độ Gigabit (1Gbps) và loại tín hiệu singlemode, 1 core (1 sợi). Chỉ cần 1 sợi cáp quang để truyền dữ liệu, giúp tiết kiệm sợi quang. Khoảng cách truyền tối đa 20 km. Cổng quang SC và cổng điện RJ45 10/100/1000Mbps.
-
Cấu tạo của Bộ chuyển đổi quang điện Aptek AP1115-20B

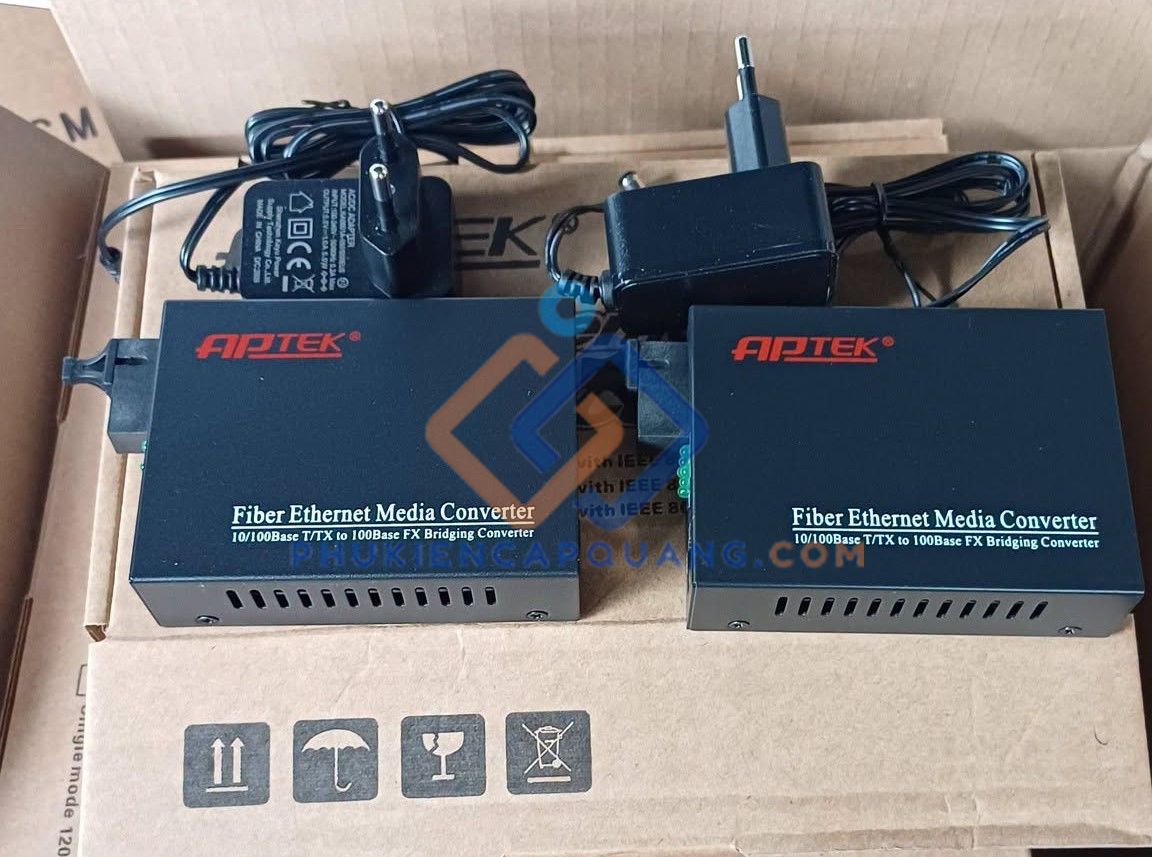

- Vỏ ngoài bảo vệ mạch điện tử bên trong khỏi bụi, va đập và nhiễu. Kích thước nhỏ nên bạn có thể đặt thiết bị trong tủ rack, tủ mạng treo tường, hộp kỹ thuật camera hoặc trên bàn.
- AP1115-20B dùng đầu nối quang SC, loại đầu nối vuông, cắm kiểu push-pull (đẩy vào, kéo ra), chắc chắn và phổ biến trong hệ thống viễn thông, camera.
- Bộ phát (Tx): dùng diode laser phát ánh sáng ở bước sóng 1550nm.
- Bộ thu (Rx): dùng photodiode nhận ánh sáng ở bước sóng 1310nm.
- Bộ lọc WDM: tách hai bước sóng để phát và thu cùng lúc trên một sợi mà không chồng lấn nhau.
- Cổng RJ45 hỗ trợ tốc độ 10/100/1000Mbps, tự nhận tốc độ phù hợp với thiết bị kết nối. Bạn dùng dây mạng Cat5e hoặc Cat6 để nối converter với switch, router, camera IP, đầu ghi NVR hoặc máy tính.
- Bộ chuyển đổi quang điện Aptek AP1115-20B có chip xử lý Ethernet (PHY), mạch điều khiển laser, mạch khuếch đại tín hiệu thu và bộ đệm dữ liệu. Mạch này hỗ trợ cơ chế điều khiển luồng IEEE 802.3x và cơ chế backpressure dựa trên xung đột, giúp dữ liệu không bị mất khi mạng tải nặng.

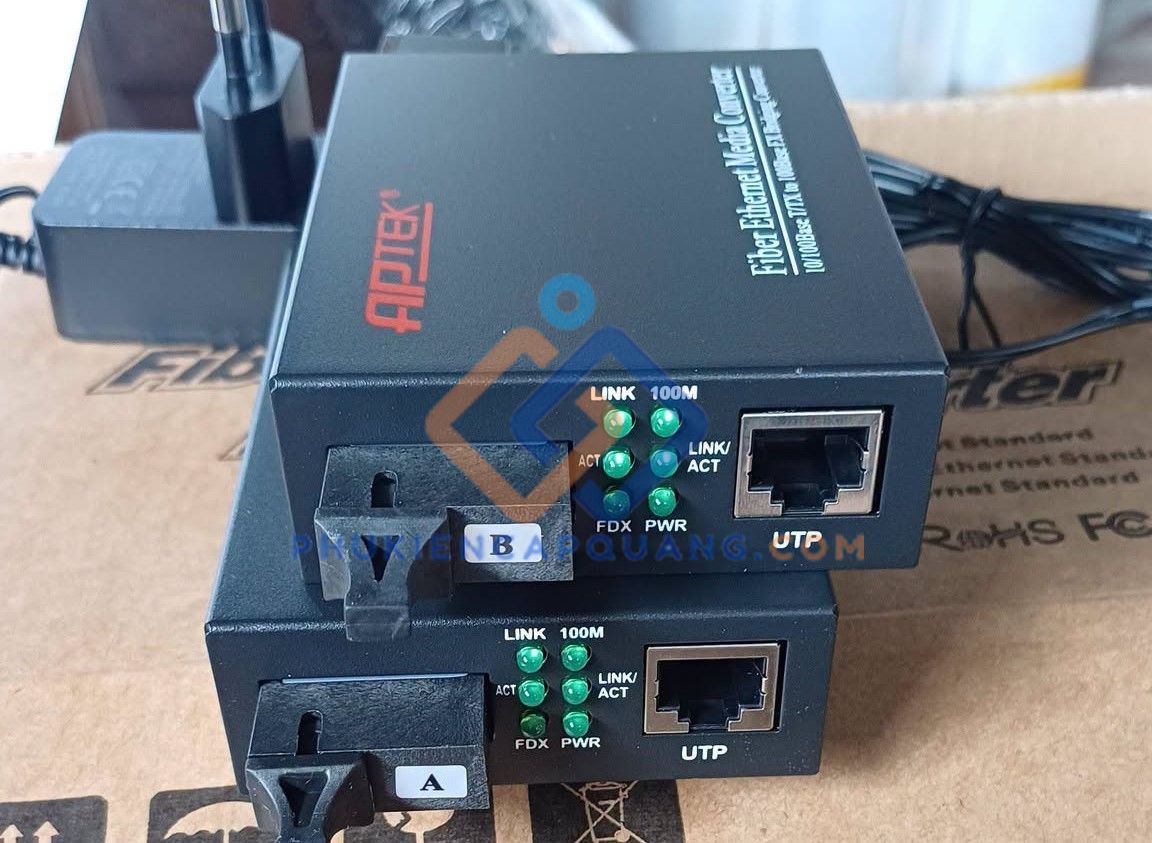

- PWR: báo có nguồn điện.
- FX/Link quang: báo kết nối quang đã thông.
- TP/Link RJ45: báo kết nối cổng điện.
- Đèn tốc độ hoặc FDX: báo tốc độ hoặc chế độ song công.
- Bộ chuyển đổi quang điện Aptek AP1115-20B dùng adapter nguồn DC đi kèm, điện áp hoạt động AC 100-220V hoặc DC +5V và tổng công suất dưới 3W. .
-
Nguyên lý hoạt động của Bộ chuyển đổi quang điện Aptek AP1115-20B
- Bước 1: Nhận tín hiệu điện
- Switch hoặc camera IP gửi dữ liệu dạng xung điện qua cáp RJ45 tới cổng điện của converter. Chip PHY giải mã các xung điện thành khung dữ liệu Ethernet.
- Bước 2: Chuyển điện thành quang
- Mạch điều khiển dùng dữ liệu đó để bật tắt diode laser cực nhanh. Mỗi bit dữ liệu (0 hoặc 1) trở thành một xung ánh sáng tắt hoặc sáng. Trên AP1115-20B, ánh sáng được phát ở bước sóng 1550nm.
- Bước 3: Truyền trên sợi quang single-mode
- Ánh sáng đi trong lõi sợi quang singlemode. Lõi sợi đơn mode nhỏ, chỉ cho một đường truyền ánh sáng duy nhất, nên tín hiệu ít bị tán sắc và suy hao. Nhờ vậy tín hiệu đi được tới 20 km.
- Bước 4: Đầu xa nhận và đổi ngược lại
- Ở đầu bên kia, converter phiên bản A nhận ánh sáng 1550nm, photodiode biến ánh sáng thành tín hiệu điện, chip PHY dựng lại khung Ethernet và gửi ra cổng RJ45 tới switch hoặc đầu ghi.
- Bước 5: Chiều ngược lại dùng bước sóng khác
- Cùng lúc đó, thiết bị đầu A phát dữ liệu ngược về bằng bước sóng 1310nm. AP1115-20B nhận dữ liệu này qua bộ thu Rx 1310nm. Bộ lọc WDM tách hai bước sóng, nên hai chiều truyền song song trên cùng một sợi mà không va nhau.
-
Ứng dụng của Bộ chuyển đổi quang điện Aptek AP1115-20B
- Camera ở cổng nhà máy, bãi xe, trang trại, kho hàng hay tuyến đường thường cách phòng điều khiển hàng trăm mét đến vài km.
- Trường học, bệnh viện, khu công nghiệp, khu đô thị thường có nhiều tòa nhà tách biệt.
- Thiết bị cho phép nâng hệ thống từ cáp đồng lên cáp quang mà không thay đổi toàn bộ hệ thống mạng.
- Thiết bị dùng 1 sợi quang thay vì 2. Khi đi cáp 4 sợi, bạn có thể chạy được 4 tuyến kết nối độc lập thay vì 2.
- Nhà xưởng và môi trường công nghiệp
- Đơn vị cung cấp dịch vụ Internet, truyền hình cáp và mạng nội bộ khu chung cư
- Camera giao thông, trạm cảm biến, hệ thống tưới tiêu thông minh, trạm bơm ở xa đều cần đường truyền dài và ổn định.
-
Thông số kỹ thuật của Bộ chuyển đổi quang điện Aptek AP1115-20B
- Tên sản phẩm: Bộ chuyển đổi quang điện Aptek AP1115-20B
- Model: Aptek AP1115-20B
- Loại thiết bị: Media Converter Gigabit (B)
- Tốc độ: 1Gbps
- Chuẩn mạng: 10/100 Base-TX, 1000 Base-TX, 1000Base-FX
- Giao tiếp quang: Đầu nối SC
- Giao tiếp điện: Cổng RJ45 10/100/1000Mbps
- Loại sợi quang: Singlemode, 1 core
- Số sợi sử dụng: 1 sợi
- Bước sóng Tx/Rx: 1550nm/1310nm
- Khoảng cách truyền: 20 km
- Điều khiển luồng: IEEE 802.3x, backpressure dựa trên xung đột
- Nhiệt độ hoạt động: -10°C đến 50°C
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Converter quang, Phụ kiện quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật của Bộ chuyển đổi quang điện Aptek AP1115-20B
- Tên sản phẩm: Bộ chuyển đổi quang điện Aptek AP1115-20B
- Model: Aptek AP1115-20B
- Loại thiết bị: Media Converter Gigabit (B)
- Tốc độ: 1Gbps
- Chuẩn mạng: 10/100 Base-TX, 1000 Base-TX, 1000Base-FX
- Giao tiếp quang: Đầu nối SC
- Giao tiếp điện: Cổng RJ45 10/100/1000Mbps
- Loại sợi quang: Singlemode, 1 core
- Số sợi sử dụng: 1 sợi
- Bước sóng Tx/Rx: 1550nm/1310nm
- Khoảng cách truyền: 20 km
- Điều khiển luồng: IEEE 802.3x, backpressure dựa trên xung đột
- Nhiệt độ hoạt động: -10°C đến 50°C
-
