- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 là một thiết bị phần cứng mạng một đầu của thiết bị nhận tín hiệu điện chạy trên dây cáp mạng đồng, sau đó chuyển hóa toàn bộ luồng dữ liệu đó thành tín hiệu ánh sáng (tín hiệu quang) để truyền đi trên sợi cáp quang. Ở đầu bên kia của tuyến cáp quang một thiết bị tương tự sẽ đón nhận luồng ánh sáng này và dịch ngược trở lại thành tín hiệu điện để các thiết bị đầu cuối như máy tính, Switch mạng hay Camera IP.
- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 được thiết kế và sản xuất bởi thương hiệu APTEK, Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 đạt chuẩn tốc độ Gigabit 1G.
- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 hoạt động khi một gói tin xuất phát từ chiếc máy tính của bạn tại văn phòng A, nó đi qua sợi dây nhảy mạng RJ45 vào cổng điện của Bộ chuyển đổi quang điện Converter quang APTEK AP110-20. Ngay lập tức, vi mạch xử lý bên trong thiết bị sẽ đọc gói tin theo chuẩn giao thức Ethernet (10/100/1000Base-TX), đưa vào bộ nhớ đệm để kiểm tra lỗi, rồi kích hoạt diode phát quang (Transmitter - Tx) phát ra các xung ánh sáng ở bước sóng 1310nm đi vào lõi sợi cáp quang Single-Mode. Tại nhà xưởng B cách đó 15 km, chiếc converter thứ hai sẽ dùng bộ thu quang (Receiver - Rx) ở cùng bước sóng 1310nm để bắt lấy các xung ánh sáng này, tái tạo lại thành xung điện chuẩn xác và đẩy ra cổng RJ45 tới hệ thống mạng nội bộ tại nhà xưởng.
- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 Gigabit Ethernet, trang bị 1 cổng mạng đồng RJ45 tốc độ 10/100/1000Mbps kết hợp cùng 1 giao diện cổng quang tốc độ 1000Mbps (1Gbps), sử dụng công nghệ truyền dẫn cáp quang 2 sợi (Dual Fiber / Duplex) với bước sóng 1310nm.
-
Đặc điểm nổi bật của Bộ chuyển đổi quang điện Converter quang APTEK AP110-20
- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 cho băng thông truyền tải đạt chuẩn Gigabit 1Gbps ở cả cổng quang lẫn cổng mạng đồng.
- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20, tốc độ cổng quang đạt 1000Mbit/s với tỷ lệ lỗi bằng không, kết hợp cùng cổng mạng RJ45 hỗ trợ tự động thương lượng tốc độ 10/100/1000Mbit/s. Đ
- Truyền dẫn xa 20km ổn định với công nghệ Singlemode 2 sợi (Duplex)
- Sử dụng công nghệ truyền dẫn quang học trên cáp quang Single-Mode (đơn mốt) với 2 sợi quang riêng biệt, một sợi chuyên làm nhiệm vụ phát tín hiệu (Tx) và một sợi chuyên làm nhiệm vụ thu tín hiệu (Rx) cùng hoạt động ở bước sóng chuẩn 1310nm.
- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 cho phép kết nối liên thông mạng LAN ở khoảng cách xa tới 20 km mà không cần bộ chuyển tiếp.
- Hỗ trợ tự động đảo chiều cáp MDI/MDI-X và cơ chế chống tràn gói tin
- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 được trang bị tính năng Auto MDI/MDI-X (tự động đảo chiều tín hiệu).
- Bộ chuyển đổi quang điện Converter quang APTEK AP110-20 tích hợp bộ nhớ đệm dữ liệu lên tới 512 Kb cùng chuẩn kiểm soát luồng dữ liệu IEEE 802.3x ở chế độ Full-Duplex và cơ chế Backpressure ở chế độ Half-Duplex .
-
Cấu tạo của Bộ chuyển đổi quang điện Converter quang APTEK AP110-20
- Lớp vỏ kim loại sơn tĩnh điện và thiết kế tản nhiệt thông minh
- Converter quang APTEK AP110-20 được thiết kế với toàn bộ phần khung vỏ bảo vệ bên ngoài được chế tạo từ kim loại nguyên khối dày dặn, phủ bên ngoài một lớp sơn tĩnh điện cao cấp chống gỉ sét và chống bám bẩn

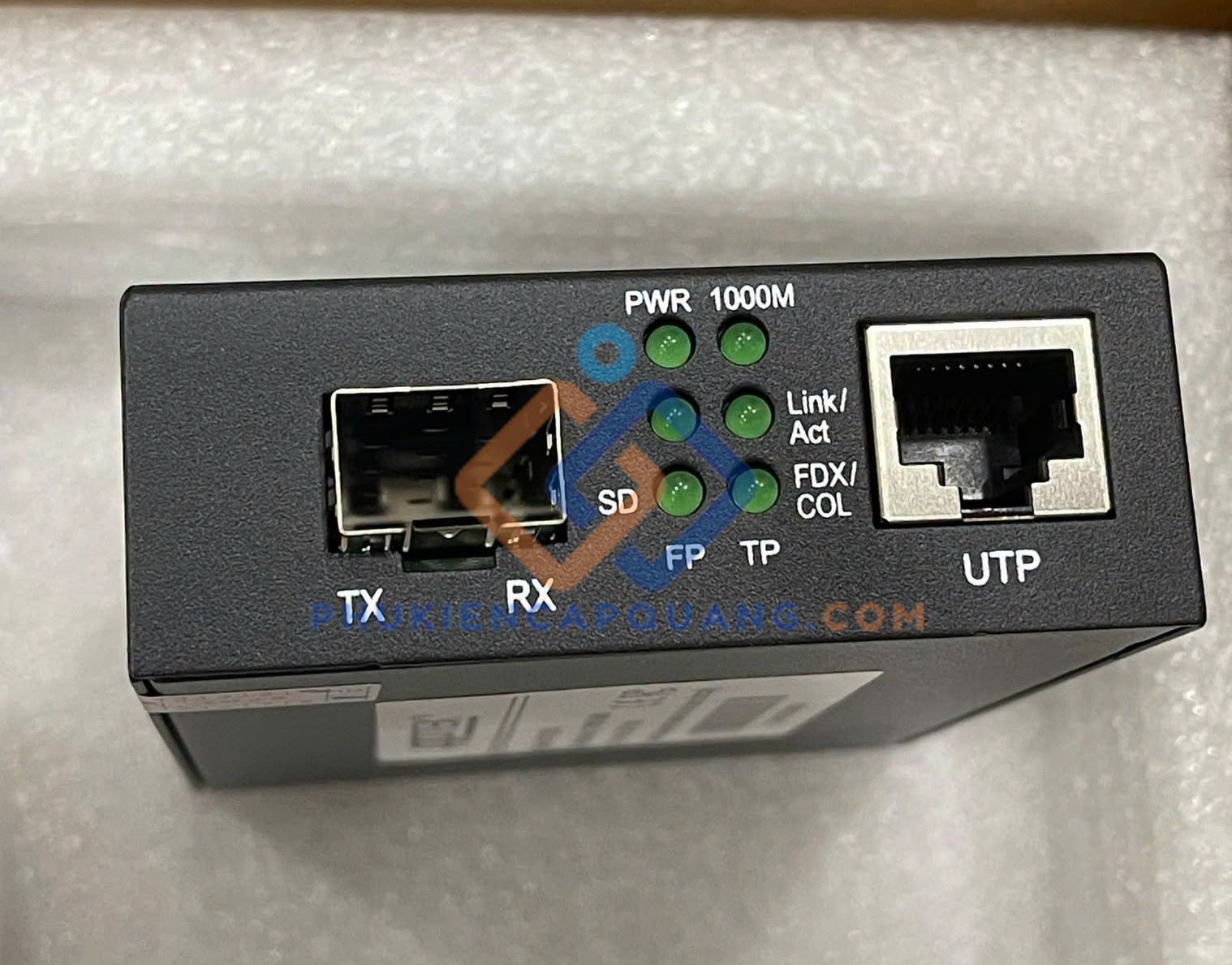

- Cổng giao tiếp quang SC/UPC Duplex nằm ở vị trí nổi bật với hai lỗ cắm quang song song ký hiệu rõ ràng là TX (cổng phát ánh sáng) và RX (cổng thu ánh sáng), giúp việc cắm rút dây nhảy quang (patch cord) SC-SC hoặc SC-LC khớp nối khít sát giúp giảm suy hao mối nối xuống mức thấp.
- Cổng giao tiếp mạng đồng RJ45: Nằm kế bên cổng quang là cổng mạng LAN chuẩn RJ45 8 chân đồng mạ vàng chống oxy hóa, hỗ trợ tốc độ 10/100/1000Mbps để kết nối trực tiếp với cáp xoắn đôi UTP/FTP (Cat5e, Cat6, Cat6A).
- Hệ thống 6 đèn LED chỉ thị trạng thái thông minh
- Đèn PWR (Power): Báo hiệu trạng thái nguồn điện cấp vào thiết bị; khi đèn sáng đứng nghĩa là nguồn điện DC +5V đang hoạt động ổn định.
- Đèn FX 1000 (hoặc SPD): Báo hiệu tốc độ truyền dẫn đạt chuẩn Gigabit 1000Mbps.
- Đèn FX Link/Act: Báo hiệu trạng thái kết nối của tuyến cáp quang; nếu đèn sáng đứng là thông quang tốt, đèn nhấp nháy liên tục là dữ liệu đang truyền qua cáp quang, còn nếu đèn tắt hoàn toàn nghĩa là cáp quang đang bị đứt, gãy gập hoặc cắm sai chiều dây nhảy TX/RX.
- Đèn FDX/Col: Báo hiệu thiết bị đang làm việc ở chế độ truyền song công toàn phần (Full-Duplex) hay đang có xung đột gói tin (Collision).
- Đèn TX 1000 / TX 100: Báo hiệu tốc độ kết nối thực tế trên cổng mạng đồng RJ45 đang chạy ở mức 1000Mbps hay 100Mbps.
- Đèn TX Link/Act: Báo hiệu trạng thái kết nối vật lý và truyền nhận dữ liệu của cổng dây mạng đồng RJ45 với Switch, Router hoặc máy tính.
- Bo mạch chủ, khối thu phát quang BOSA và bộ nguồn ngoài
- Chipset chuyển mạch PHY Gigabit và bộ nhớ RAM đệm: dịch mã khung truyền Ethernet từ chuẩn 1000Base-TX sang 1000Base-FX và ngược lại. Chipset này kết hợp trực tiếp với bộ nhớ đệm 512 Kb tích hợp sẵn.
-
Thông số kỹ thuật của Bộ chuyển đổi quang điện Converter quang APTEK AP110-20
- Tên sản phẩm: Bộ chuyển đổi quang điện Converter quang APTEK AP110-20
- Thương hiệu: APTEK
- Mã sản phẩm: AP110-20
- Loại thiết bị: Bộ chuyển đổi quang điện Gigabit
- Số lượng cổng mạng đồng: 1 cổng RJ45
- Tốc độ truyền cổng mạng đồng: 10/100/1000 Mbit/s tự động nhận diện (Auto-Negotiation)
- Chế độ truyền cổng đồng: Thích ứng 10/100/1000M, hỗ trợ tự động đảo chiều cáp Auto MDI/MDIX
- Số lượng cổng quang: 1 cổng quang đôi (1 channel Duplex)
- Chuẩn đầu kết nối quang: Connector SC/UPC Duplex
- Tốc độ truyền cổng quang: 1000 Mbit/s (1Gbps
- Loại tín hiệu / Cáp quang tương thích: SingleMode (Đơn mốt) - Sử dụng 2 sợi quang (2 Core)
- Bước sóng hoạt động (Wavelength): Bước sóng phát Tx: 1310nm / Bước sóng thu Rx: 1310nm
- Khoảng cách truyền dẫn tối đa: 20 km
- Công suất phát quang: -8 dBm ~ -3 dBm
- Độ nhạy thu quang: 24 dBm
- Các chuẩn mạng tương thích: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-T, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-FX
- Kiểm soát luồng dữ liệu (Data Channel): Hỗ trợ chuẩn IEEE 802.3x (Full-Duplex) và Collision base backpressure (Half-Duplex)
- Chế độ làm việc (Working Mode): Hỗ trợ Full-Duplex (Song công toàn phần) và Half-Duplex (Bán song công)
- Bộ nhớ đệm dữ liệu (Data Buffer): Tích hợp 512 Kb
- Đèn LED chỉ thị: Hỗ trợ 6 đèn LED báo nguồn và trạng thái hoạt động cổng Quang / LAN

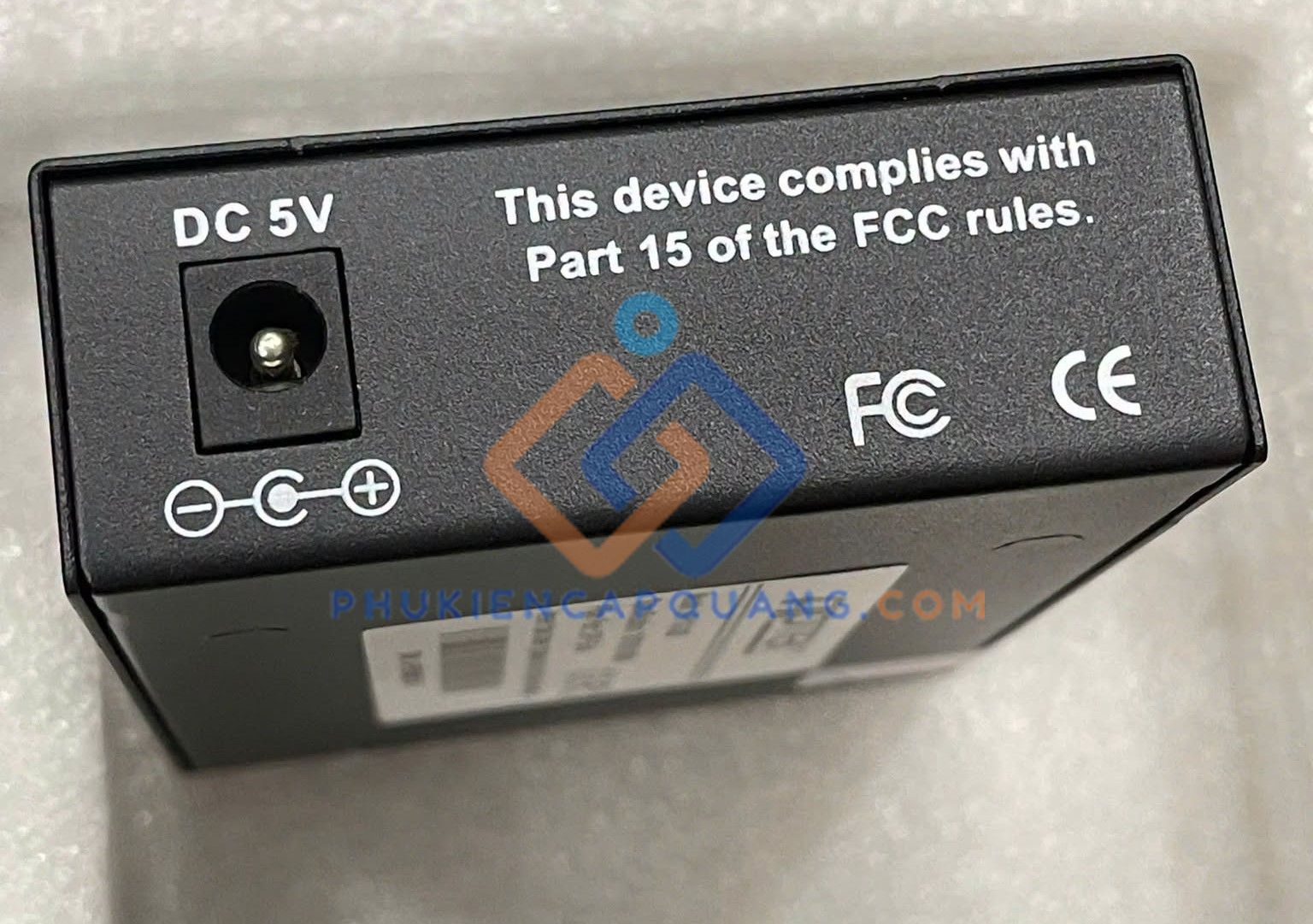

- Nguồn điện hoạt động: Điện áp đầu vào AC 220V qua Adapter chuyển đổi sang DC +5V
- Công suất tiêu thụ điện: Cực thấp, dưới 3W (<3W)
- Nhiệt độ môi trường hoạt động: 0℃ ~ +55℃
- Độ ẩm tương đối: 5% ~ 90% (không ngưng tụ)
- Thời gian bảo hành tiêu chuẩn: 12 tháng chính hãng
-
