Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R
- Bộ chuyển đổi quang điện Video (Video Fiber Optic Converter) là thiết bị chuyên dụng có chức năng chuyển đổi tín hiệu video điện thành tín hiệu quang và ngược lại. Nhờ công nghệ này, tín hiệu video có thể được truyền tải qua cáp quang với khoảng cách xa hơn nhiều so với cáp đồng truyền thống, đồng thời không bị ảnh hưởng bởi nhiễu điện từ.
- Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R là một trong những sản phẩm được sử dụng nhiều trong các dự án của thương hiệu BTON, được thiết kế đặc biệt cho các hệ thống camera analog cần truyền tải tín hiệu qua khoảng cách xa. BTON BT-HD8VF-T/R có khả năng truyền đồng thời từ 1 đến 8 kênh video qua một sợi cáp quang duy nhất.
-
Cấu tạo của Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R

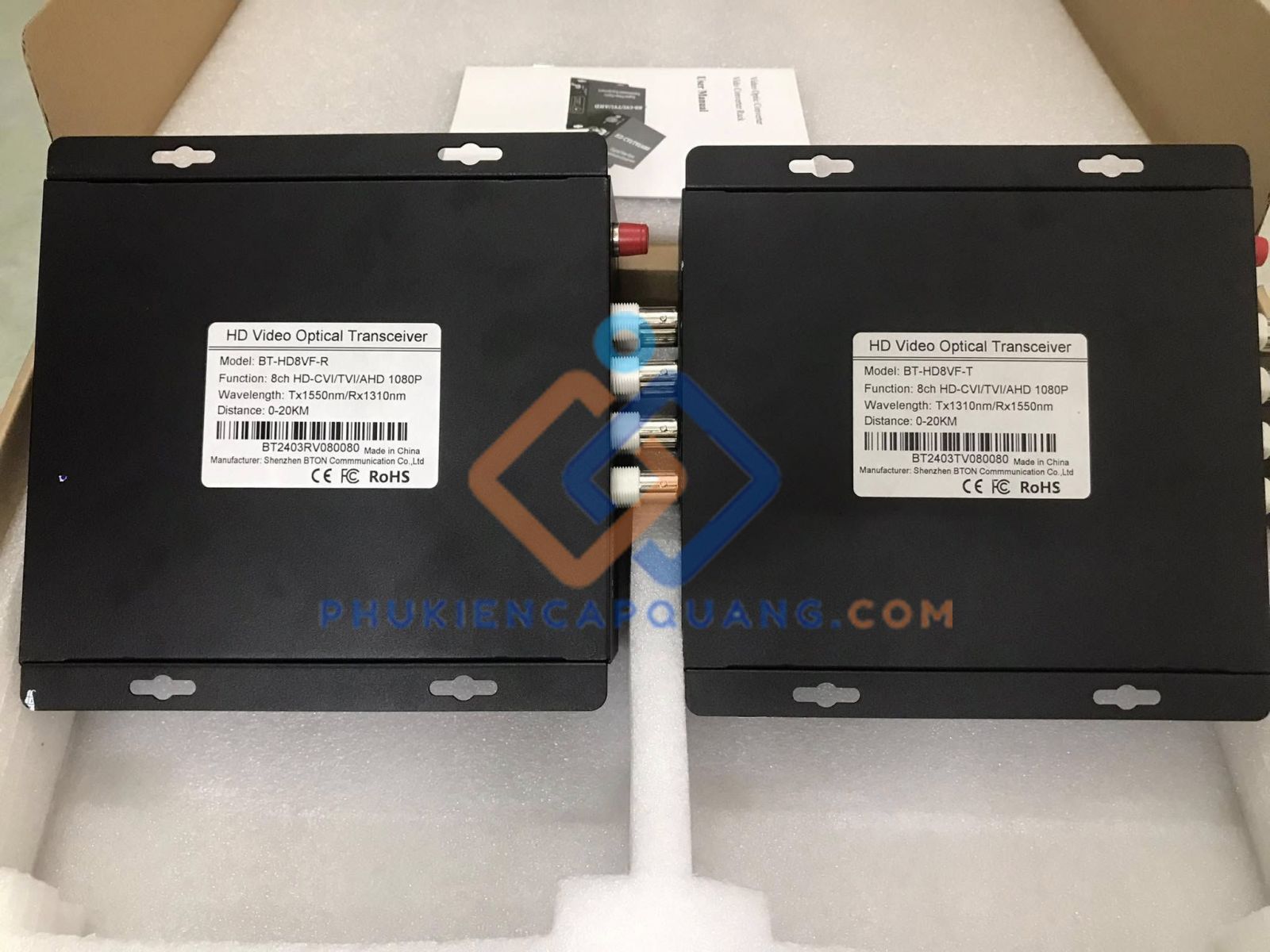

- Bộ sản phẩm BT-HD8VF-T/R bao gồm hai thiết bị riêng biệt:
- BT-HD8VF-T (Transmitter): Thiết bị phát - lắp đặt tại đầu camera
- BT-HD8VF-R (Receiver): Thiết bị thu - lắp đặt tại đầu ghi hình/màn hình
- Mỗi thiết bị có kích thước nhỏ gọn, dễ dàng lắp đặt trong tủ rack hoặc gắn tường.
-
Các thành phần chính của thiết bị phát (Transmitter - T)
- 1. Vỏ hộp kim loại: Vỏ hộp được làm từ kim loại chất lượng cao, có khả năng tản nhiệt tốt và bảo vệ các linh kiện bên trong khỏi va đập, bụi bẩn và các tác động môi trường. Thiết kế vỏ kim loại cũng giúp chống nhiễu điện từ hiệu quả.
- 2. Cổng kết nối Video Input (8 cổng BNC): Đây là phần quan trọng nhất của cấu tạo Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R. Thiết bị được trang bị 8 cổng BNC đầu vào (Video Input) để kết nối với 8 camera analog.
- Đặc điểm của cổng BNC: Chuẩn kết nối BNC (Bayonet Neill-Concelman) - chuẩn phổ biến nhất cho camera analog. Khả năng kẹp chắc chắn, không bị tuột trong quá trình sử dụng. Hỗ trợ nhiều chuẩn video: AHD, TVI, CVI, CVBS
- Tương thích với camera có độ phân giải từ 720P đến 1080P
- 3. Module phát quang: Module phát quang là trái tim của thiết bị, có nhiệm vụ chuyển đổi tín hiệu điện thành tín hiệu quang. Module này bao gồm:
- LED phát quang hoặc Laser Diode: Chuyển đổi tín hiệu điện thành các xung ánh sáng. Tần số phát ổn định, đảm bảo chất lượng truyền tải
- Tuổi thọ cao, hoạt động ổn định trong môi trường nhiệt độ rộng
- Mạch điều khiển tín hiệu: Xử lý và mã hóa tín hiệu video trước khi chuyển đổi. Tối ưu hóa băng thông truyền tải. Bảo vệ quá tải và ngắn mạch
- 4. Cổng quang (Optical Port)
- Cổng quang là điểm kết nối với cáp quang, thường có các loại sau:
- Cổng FC/PC (phổ biến nhất):
- Đầu nối tròn, kết nối chắc chắn
- Dễ dàng lắp đặt và tháo rời
- Độ suy hao thấp
- Cổng SC/PC (tùy phiên bản):
- Đầu nối vuông, thiết kế push-pull
- Kết nối nhanh chóng, thuận tiện
- Thiết bị hỗ trợ cả cáp quang Single-mode (đơn mốt) và Multi-mode (đa mốt) cho phép linh hoạt trong việc lựa chọn giải pháp phù hợp với từng dự án.
- 5. Nguồn cấp điện
- Cổng nguồn DC:
- Điện áp đầu vào: DC 12V/1A hoặc 2A (tùy phiên bản)
- Adapter nguồn đi kèm trong bộ sản phẩm
- Mạch bảo vệ nguồn tích hợp, chống quá áp và ngắn mạch
- Đèn LED báo nguồn:
- Đèn Power LED: Báo trạng thái nguồn điện
- Sáng xanh: Hoạt động bình thường
- Tắt hoặc nhấp nháy: Có sự cố cần kiểm tra
- 6. Đèn LED báo tín hiệu
- Mỗi kênh video đều có đèn LED riêng để báo trạng thái:
- Sáng xanh: Kênh đang nhận tín hiệu video bình thường
- Tắt: Không có tín hiệu đầu vào
- Nhấp nháy: Tín hiệu không ổn định hoặc yếu
- Hệ thống LED này giúp kỹ thuật viên dễ dàng kiểm tra và xác định sự cố nhanh chóng.
-
Các thành phần chính của thiết bị thu (Receiver - R)
- 1. Vỏ hộp kim loại
- Tương tự như thiết bị phát, vỏ hộp kim loại chắc chắn, có khả năng tản nhiệt và bảo vệ linh kiện bên trong.
- 2. Cổng quang (Optical Port)
- Cổng quang đầu vào để kết nối với cáp quang từ thiết bị phát. Loại cổng tương ứng với thiết bị phát (FC/PC hoặc SC/PC).
- 3. Module thu quang (Optical Receiver Module)
- Module thu quang thực hiện chức năng ngược lại với module phát:
- Photodiode (Điốt quang):
- Nhận tín hiệu ánh sáng từ cáp quang
- Chuyển đổi tín hiệu quang thành tín hiệu điện
- Độ nhạy cao, có khả năng nhận tín hiệu yếu
- Mạch khuếch đại và xử lý tín hiệu:
- Khuếch đại tín hiệu điện sau khi chuyển đổi
- Lọc nhiễu và tái tạo lại tín hiệu video gốc
- Bù suy hao tín hiệu do khoảng cách truyền tải
- 4. Cổng kết nối Video Output (8 cổng BNC)
- 8 cổng BNC đầu ra để kết nối với đầu ghi hình (DVR/NVR) hoặc màn hình hiển thị:
- Tín hiệu đầu ra chất lượng cao, sắc nét
- Tương thích với mọi loại đầu ghi hình analog
- Có thể kết nối trực tiếp với màn hình có đầu vào BNC
- 5. Nguồn cấp điện
- Tương tự thiết bị phát:
- Điện áp đầu vào: DC 12V/1A hoặc 2A
- Adapter nguồn đi kèm
- Mạch bảo vệ nguồn tích hợp
- 6. Đèn LED báo hiệu
- Đèn Power LED: Báo trạng thái nguồn điện
- Đèn Signal LED: Báo trạng thái nhận tín hiệu quang
- Đèn kênh (8 LED): Báo trạng thái từng kênh video đầu ra
-
Linh kiện và công nghệ bên trong
- 1. Vi xử lý (Processor)
- Chip xử lý tín hiệu video chuyên dụng
- Tốc độ xử lý cao, độ trễ thấp (< 1ms)
- Hỗ trợ nhiều chuẩn video khác nhau
- 2. Mạch điều chế và giải điều chế
- Mạch điều chế (Modulation): Chuyển đổi tín hiệu video thành dạng phù hợp để truyền qua quang
- Mạch giải điều chế (Demodulation): Khôi phục lại tín hiệu video gốc
- 3. Bộ lọc nhiễu (Filter)
- Lọc nhiễu tần số cao
- Lọc nhiễu điện từ
- Đảm bảo tín hiệu sạch, không bị nhiễu
- 4. Mạch bảo vệ
- Bảo vệ quá áp
- Bảo vệ ngắn mạch
- Bảo vệ quá nhiệt
- Tự động ngắt khi có sự cố, bảo vệ thiết bị
-
Phụ kiện đi kèm
- Khi mua Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R chính hãng, bạn sẽ nhận được:
- Thiết bị phát (Transmitter) - 1 chiếc
- Thiết bị thu (Receiver) - 1 chiếc
- Adapter nguồn 12V - 2 chiếc (cho cả thiết bị phát và thu)
- Hướng dẫn sử dụng (tiếng Anh/tiếng Trung)
- Giấy chứng nhận chất lượng
-
Ứng dụng của Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/
- Hệ thống giám sát an ninh: Đây là ứng dụng hàng đầu của bộ chuyển đổi. Với khả năng truyền tải video qua cáp quang lên đến 20km, nó lý tưởng cho các hệ thống camera giám sát tại các khu vực rộng lớn như: sân bay, bến cảng, nhà máy, hoặc các tòa nhà thương mại. Tín hiệu video ổn định, không bị nhiễu do môi trường điện từ, đảm bảo hình ảnh rõ nét cho việc theo dõi và ghi hình.
- Công nghiệp và sản xuất: Trong môi trường công nghiệp, nơi có nhiều máy móc hoạt động gây nhiễu điện từ mạnh, việc sử dụng cáp quang để truyền tín hiệu video giúp loại bỏ hoàn toàn vấn đề này. Bộ chuyển đổi có thể được dùng để kết nối camera giám sát quy trình sản xuất, hệ thống kiểm tra chất lượng tự động, hay giám sát từ xa các khu vực nguy hiểm.
- Giao thông và thành phố thông minh: Tích hợp vào hệ thống giao thông, sản phẩm hỗ trợ truyền tải tín hiệu từ camera giao thông về trung tâm điều khiển, phục vụ giám sát luồng giao thông, xử lý vi phạm, hoặc quản lý đô thị. Khoảng cách truyền dẫn xa giúp kết nối các camera phân tán trên diện rộng mà không cần nhiều thiết bị trung gian.
- Truyền hình và phát sóng: Trong lĩnh vực truyền thông, bộ chuyển đổi có thể được sử dụng để truyền tải tín hiệu video từ hiện trường về phòng thu, đảm bảo chất lượng hình ảnh nguyên vẹn, phục vụ cho phát sóng trực tiếp hoặc ghi hình chuyên nghiệp.
- Y tế và giáo dục: Ứng dụng trong các bệnh viện để truyền tải hình ảnh từ phòng mổ hoặc phòng khám về trung tâm theo dõi, hoặc trong giáo dục để kết nối hệ thống camera giám sát phòng học, hội trường.
- Với tính linh hoạt và độ tin cậy cao, Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R xứng đáng là lựa chọn hàng đầu cho cả ứng dụng chuyên nghiệp lẫn thương mại. Hãy chắc chắn bạn đầu tư vào sản phẩm chính hãng để tận hưởng trọn vẹn những lợi ích này.
-
Thông số kỹ thuật Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R
- Tên sản phẩm: Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R
- Mã: BTON BT-HD8VF-T/R
- Thương hiệu: BTON
- Số kênh video 8 kênh video composite (CVBS)
- Đầu vào video 1.0Vpp, 75Ω, thông qua cổng BNC
- Đầu ra quang Cổng SFP, hỗ trợ single-mode hoặc multi-mode
- Khoảng cách truyền Lên đến 20km (tùy thuộc vào loại cáp quang và module SFP sử dụng)
- Băng thông video 8MHz
- Tỉ lệ tín hiệu/nhiễu >67dB
- Nguồn điện DC 12V/1A (thường đi kèm adapter)
- Tiêu thụ điện ~5W
- Nhiệt độ hoạt động -10°C ~ 60°C
- Độ ẩm hoạt động 10% ~ 90% (không ngưng tụ)
- Kích thước 200mm x 150mm x 40mm (ước tính, có thể thay đổi theo thiết kế thực tế)
- Trọng lượng ~0.8kg
- Chuẩn kết nối SMPTE, ITU-R BT.601
-
Viễn Thông 3A chuyên cung cấp Thiết bị quang, Thiết bị mạng, Cáp quang Chính hãng
- HOTLINE: 0983.699.563
- Email: 3a.vienthong@gmail.com
- Wedsite: vienthong3a.com - phukiencapquang.com
-
Thông số kỹ thuật Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R
- Tên sản phẩm: Bộ chuyển đổi quang điện Video 8 kênh Converter BTON BT-HD8VF-T/R
- Mã: BTON BT-HD8VF-T/R
- Thương hiệu: BTON
- Số kênh video 8 kênh video composite (CVBS)
- Đầu vào video 1.0Vpp, 75Ω, thông qua cổng BNC
- Đầu ra quang Cổng SFP, hỗ trợ single-mode hoặc multi-mode
- Khoảng cách truyền Lên đến 20km (tùy thuộc vào loại cáp quang và module SFP sử dụng)
- Băng thông video 8MHz
- Tỉ lệ tín hiệu/nhiễu >67dB
- Nguồn điện DC 12V/1A (thường đi kèm adapter)
- Tiêu thụ điện ~5W
- Nhiệt độ hoạt động -10°C ~ 60°C
- Độ ẩm hoạt động 10% ~ 90% (không ngưng tụ)
- Kích thước 200mm x 150mm x 40mm (ước tính, có thể thay đổi theo thiết kế thực tế)
- Trọng lượng ~0.8kg
- Chuẩn kết nối SMPTE, ITU-R BT.601
-
